FRANÇAIS
Modèle : UATYQ 250, 350, 450, 550, 600 & 700
Mode refroidissement
Mode chauff age
N°
Description élément
1
Compresseur
2
Commutateur de haute pression
3
Vanne d
’
accès
4
Robinet à 4 voies
5
Filtre déshydrateur
6
Détendeur électronique
7
Épurateur
8
Accumulateur
9
Commutateur de basse pression
10
Électrovanne
11
Tube capillaire de dérivation
12
Moteur du ventilateur (Intérieur)
13
Échangeur thermique extérieur
14
Clapet de non-retour 1
15
Clapet de non-retour 2
16
Compensateur
17
Tube capillaire

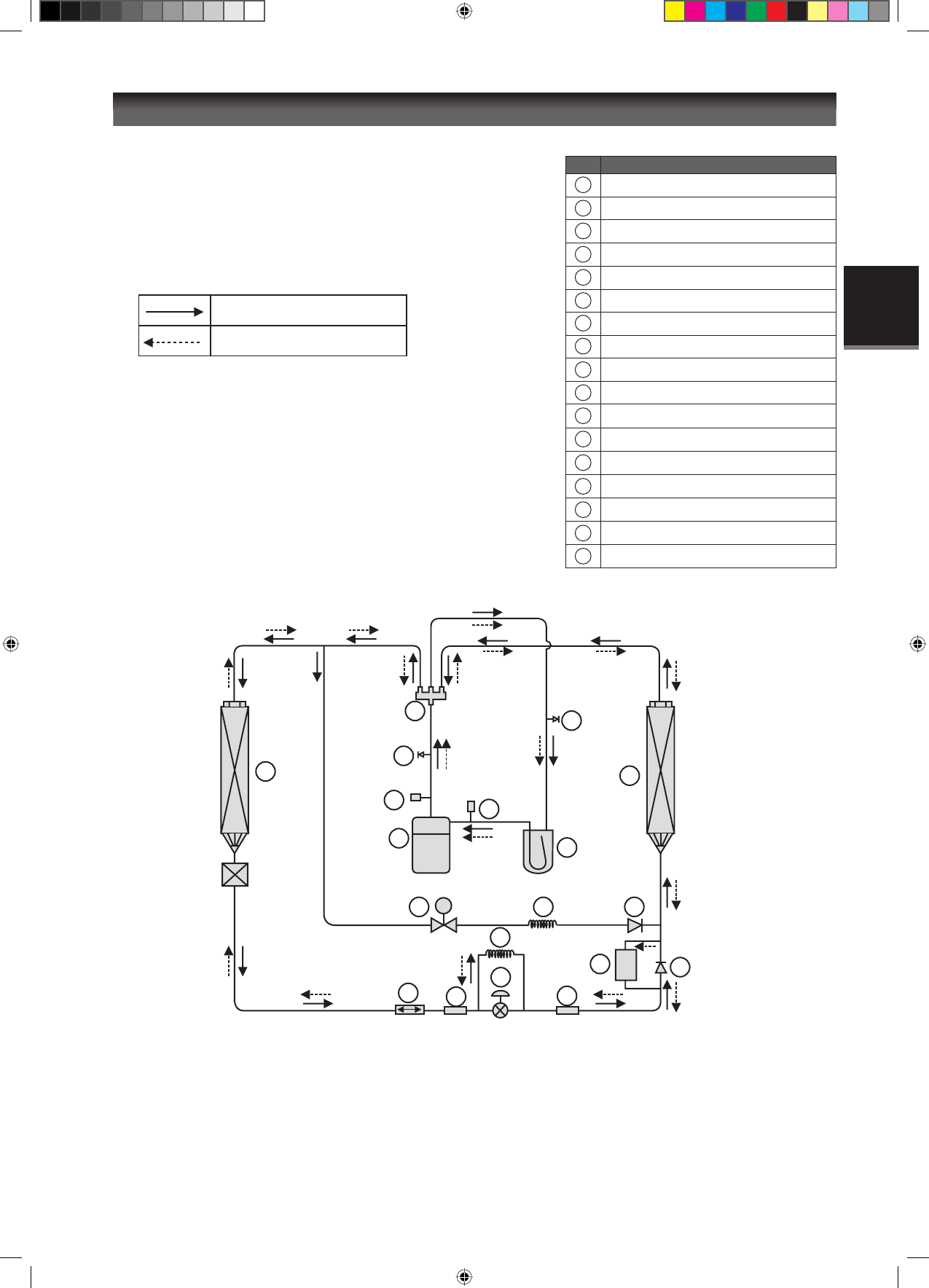

SCHÉMA DU CIRCUIT RÉFRIGÉRANT
Remarque :
(a) Le système de l
’
UATYQ350
,
450
,
550
,
600 & 700 est composé
de 2 circuits.
(b) Les éléments n°15 et 16 sont valables pour le modèle UATYQ350
uniquement.
(c) Les éléments n°17 sont valables pour le modèle UATYQ700
uniquement.
