17
Ε
Λ
ΛΗΝΙΚΆ
Επανατοποθετήστε τον ιμάντα μετάδοσης κίνησης. Ρυθμίστε την τάση του ιμάντα. Τέλος
,
επανατοποθετήστε το
πλευρικό πάνελ. Ανατρέξτε σε Σημείωση 1.
Για τη μετατροπή σε καθοδική ροή
,
πρέπει να αλλάξει το μήκος του ιμάντα.
Για μονάδα με στάνταρ τροχαλία
,
μήκος ιμάντα
= a mm
Απόσταση από άξονα σε άξονα για καθοδική ροή
,
C-C = b mm
UATYQ250
UATYQ350
UATYQ450
UATYQ550
UATYQ600
UATYQ700
a
1382
1357
1250
1382
1382
1382
b
375
388
375
445
445
435
G

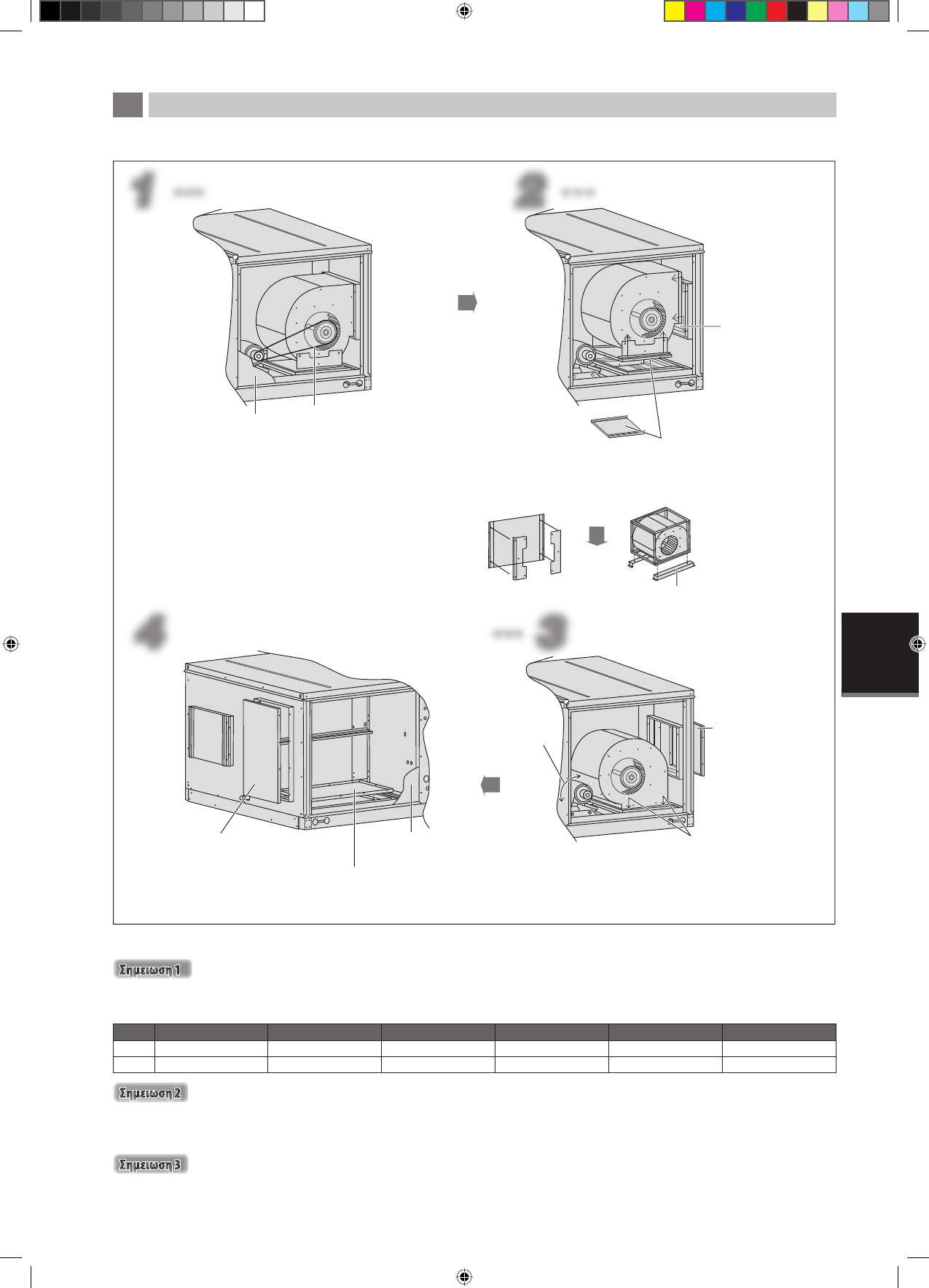

Μετατροπή μονάδας
Για να μετατρέψετε μια στάνταρ μονάδα σε μονάδα με καθοδική ροή
,
ακολουθήστε τα παρακάτω βήματα:
UATYQ250
,
350
,
450
,
550
,
600 & 700
Στεγανοποιητικό όπως η ροδέλα (παρέχεται στον τόπο εγκατάστασης) θα τοποθετηθεί ανάμεσα στο μεταλλικό
κάλυμμα και τη φλάντζα. Πέρα απ"
αυτό
,
σιλικόνη αδιάβροχη θα μπει σε όλους τους συνδέσμους
,
στις τρύπες της
βίδας και στα κενά για να διασφαλιστεί η αδιάβροχη κατάσταση.
Ανατρέξτε στο Βιβλίο Μηχανικών Δεδομένων για την καμπύλη του φυσητήρα και τα τεχνικά δεδομένα της τροχαλίας
αυξομείωσης.
Αφαιρέστε
το πλευρικό
πάνελ
Αφαιρέστε τον
ιμάντα μετάδοσης
κίνησης
Αφαιρέστε τη βάση του
φυσητήρα
Αφαιρέστε το
φυσητήρα
Αφαιρέστε τις βίδες
στις δύο πλευρές
Για την UATYQ250:
Οι δύο πλευρικές πλάκες βιδώνονται
στη βάση του φυσητήρα όπως
φαίνεται στην εικόνα
Για την UATYQ350
,
450
,
550
,
600 &
700
Τα δύο δομικά στοιχεία καθοδικής
ροής βιδώνονται στο φυσητήρα
Καλύψτε
το άνοιγμα
οριζόντιας
παροχής με τη
βάση φυσητήρα
που αφαιρέσατε
από το φυσητήρα
και βιδώστε την
σφιχτά. Ανατρέξτε
σε Σημείωση 2.
Γυρίστε το φυσητήρα προς τα κάτω.
Βιδώστε στις δύο πλευρές.
Επανατοποθετήστε
τον ιμάντα μετάδοσης
κίνησης. Ρυθμίστε
την τάση του ιμάντα
μετακινώντας τη βάση
του Καλύψτε μοτέρ.
Καλύψτε το άνοιγμα
οριζόντιας επιστροφής με
το κάλυμμα και βιδώστε
σφιχτά. Ανατρέξτε σε
Σημείωση 2.
Ξεβιδώστε το κάλυμμα κατακόρυφης
επιστροφής από το πάνελ βάσης
Αφαιρέστε το πλευρικό πάνελ
στην πλευρά επιστροφής
Τέλος
,
επανατοποθετήστε το πλευρικό πάνελ.
1
1
ÑÑÑ
2
2
ÇÇÇ
ÉÉÉ
3
3
4
4
