Ünitenin Etrafında Boşluk Olmalıdır

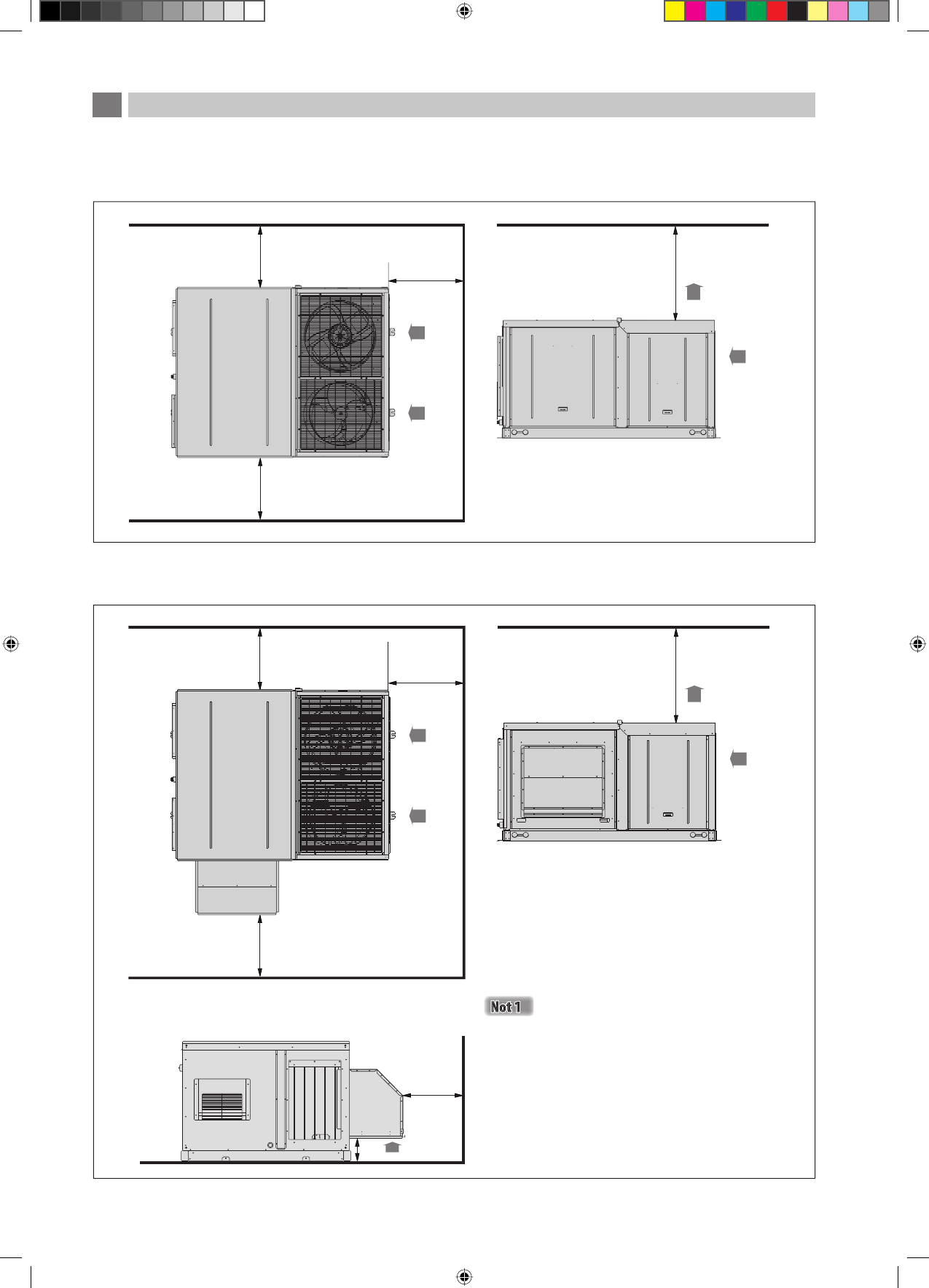

Ünitenin etrafında gerekli olan boşluk için aşağıdaki şemaya bakın. Not:-
Tüm boyutlar mm olarak gösterilmektedir.
Gösterilen tüm boşluk değerleri ünite için gerekli
en az açıklıktır
.
Şemada gösterilen ünite UATYQ250
’
dir. Diğer modeller aynı açıklık uygulanacaktır.
l
l
l
Ekonomizör kiti takıldığında ek alan veya boşluk gereklidir. Ünite ekonomizör kitiyle donatıldığında, ekonomizör kitli
ünitenin etrafında gerekli olan boşluk aşağıdaki şemaya uygun olmalıdır:-
Soğutucu
hava çıkışı
Soğutucu
hava çıkışı
3000
3000
Soğutucu
hava girişi
Soğutucu
hava girişi
1200
1200
1200
1200
Üşeyici ve motor
servisi
Üşeyici ve motor
servisi
Hava
fi ltresi
servisi
Buharlaştırıcı bobin
servisi
Buharlaştırıcı
halka ve
ekonomizör kiti
hizmeti
1200
1200
Elektrik kontrol
devresi servisi
Elektrik kontrol
devresi servisi
Kompresör servisi
Kompresör servisi
Ekonomizör kiti hizmeti
için hava fi ltresi
Hava
fi ltresi
servisi
Temiz
hava
girişi
X
1200
X : Bu alanda engelleyici cisimlerin bulunması ve
kar ya das u birikimi önlenmelidir.
