33
Р
У
ССКИЙ
ШАГ 9
-

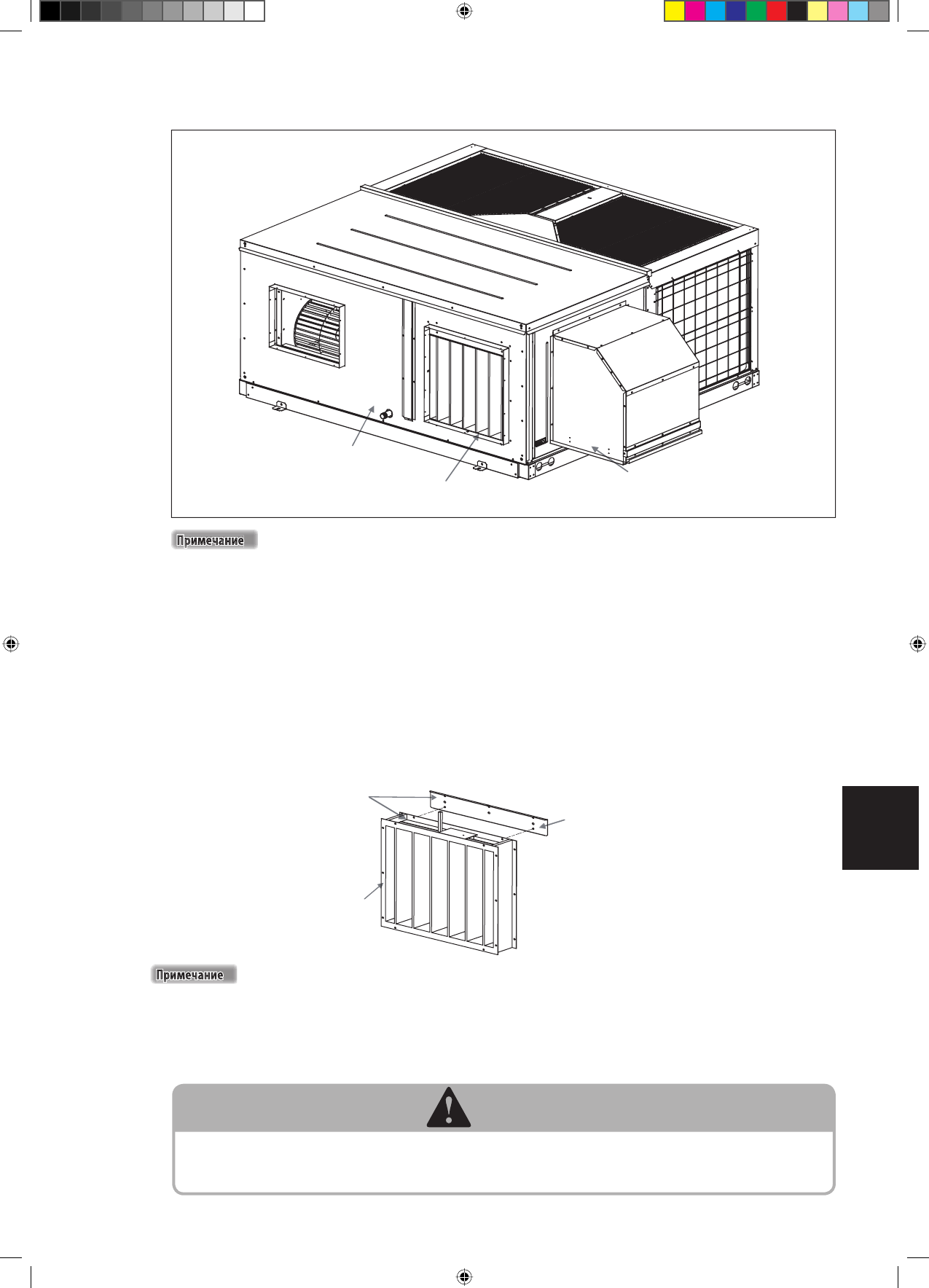

В итоге блок с комплектом экономайзера будет выглядеть, как на схеме, представленной ниже:
На схемах шагов 1-9 представлен кондиционер модели UATYQ350. Для других моделей используется
аналогичный способ.
(ii)
Нижняя возвратная (вертикальная) подача воздуха
ШАГ 1
- Отключите подачу электропитания к блоку и перед выполнением монтажа, пуска или технического
обс лу живания экономайзера ус тановите блокировочную бирку безопаснос ти. Подготовьте все
необходимые инструменты, указанные выше.
ШАГ 2
-
Откройте деревянный ящик комплекта экономайзера с помощью лома и молотка. Затем с помощью ножниц
откройте полиэтиленовые пакеты с запасными и крепежными деталями. Выполните предустановочную
проверку, как указано выше.
ШАГ 3
- Прикрепите опорный кронштейн нижней подачи воздуха (деталь 12) к заслонке на возврате воздуха
(деталь 11) с помощью винта M5x16 (элемент 13), предоставляемого вместе с комплектом.
Защитный кожух от дождя
Заслонка на
возврате воздуха
Крышный
кондиционер
Прикрепите с помощью
винта деталь 12 к детали 11
Деталь 12
Деталь 11
ШАГ 4
- Установите 1 привод Belimo LF24-SR (деталь 1) на заслонку возврата воздуха (деталь 11). Выровняйте и
вставьте вал заслонки в отверстие привода.
ОCTOPOЖHO 1
Стандартной настройкой для заслонки на возврате воздуха (деталь 11) является настройка, в которой она
полностью открыта. Перед монтажом привода убедитесь, что эта заслонка находится в положении
“
полностью
открыта
”
. Невыполнение данного требования приведет к возникновению ошибок во время штатного
функционирования кондиционера.
Поддерживающий кронштейн, нижняя часть (деталь 12) недоступна в ECON0700. При установке
комплекта экономайзера для этой модели пропустите шаг 3 и перейдите к шагу 4.
