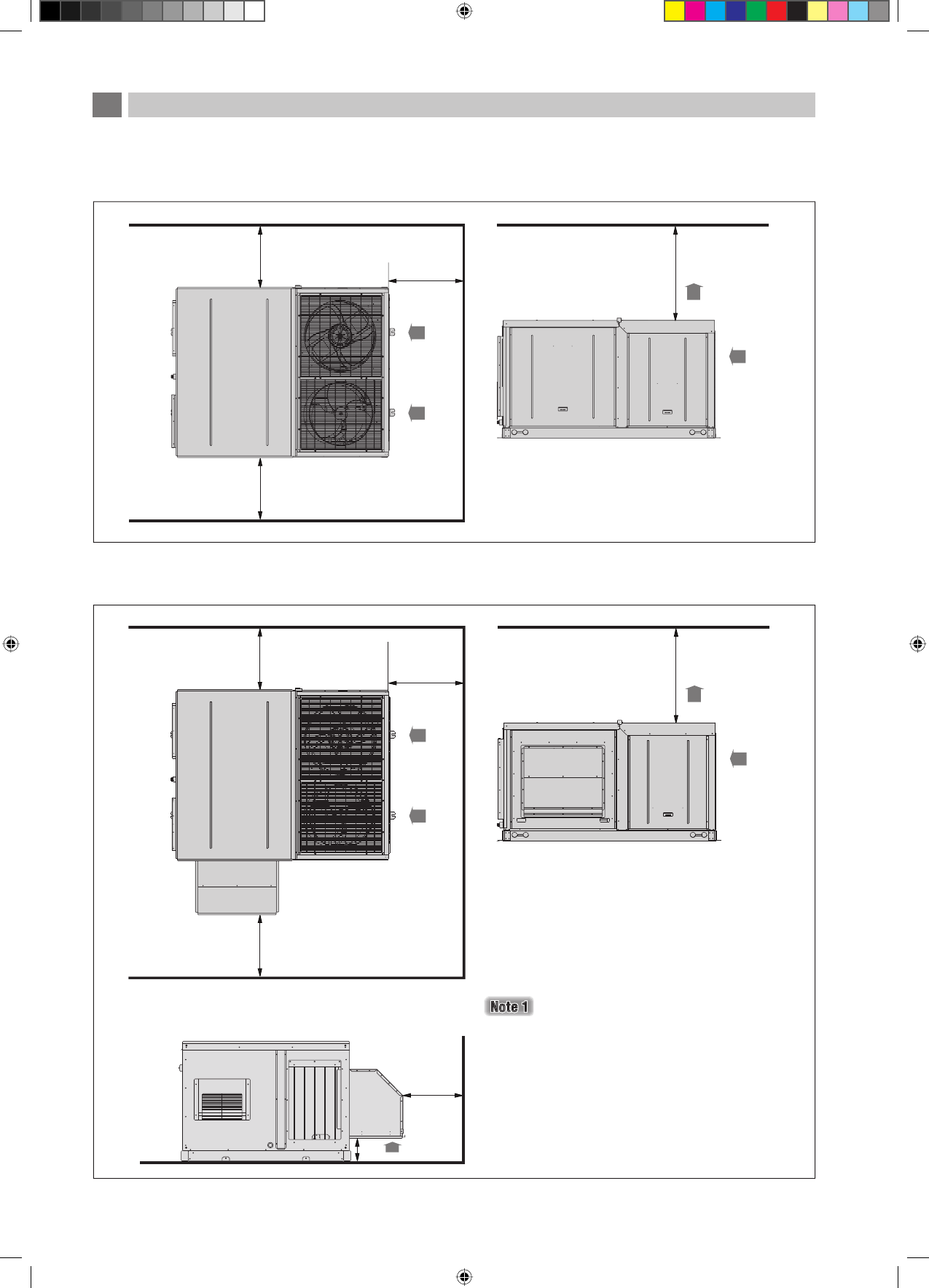

Space Required Around Unit
Refer diagram below for the space required around the unit. Note that:-
All dimensions shown are in mm.
All space value shown are
minimum clearance
required for the unit.
Unit shown in the diagram is UATYQ250. Other models shall follow the same clearance.
l
l
l
Additional space or clearance is required when economizer kit is installed. Whenever the unit is equipped with
economizer kit, the space required around the unit with economizer kit shall follow the diagram below:-
Condenser
air outlet
Condenser
air outlet
3000
3000
Condenser
air inlet
Condenser
air inlet
1200
1200
1200
1200
Blower & motor
service
Blower & motor
service
Air fi lter
service
Evaporator coil
service
Evaporator coil
& economizer
kit service
1200
1200
Electrical control
circuit service
Electrical control
circuit service
Compressor service
Compressor service
Air fi lter for economizer
kit service
Air fi lter
service
Fresh air
inlet
X
1200
X : No obstacles and no accumulation of snow or
water shall be allowed in this area.
