Р
У
ССКИЙ
Модель: UATYQ 250, 350, 450, 550, 600 & 700
Охлаждение
Нагревание
№
Описание детали
1
Компрессор
2
Реле высокого давления
3
Впускной клапан
4
4-ходовой клапан
5
Фильтр-влагоотделитель
6
Электронный расширительный клапан
7
Сетчатый фильтр
8
Аккумулятор
9
Реле низкого давления
10
Электромагнитный клапан
11
Обводная капиллярная трубка
12
Внутренний теплообменник
13
Наружный теплообменник
14
Проверка клапана 1
15
Проверка клапана 2
16
Компенсатор
17
Капиллярная трубка

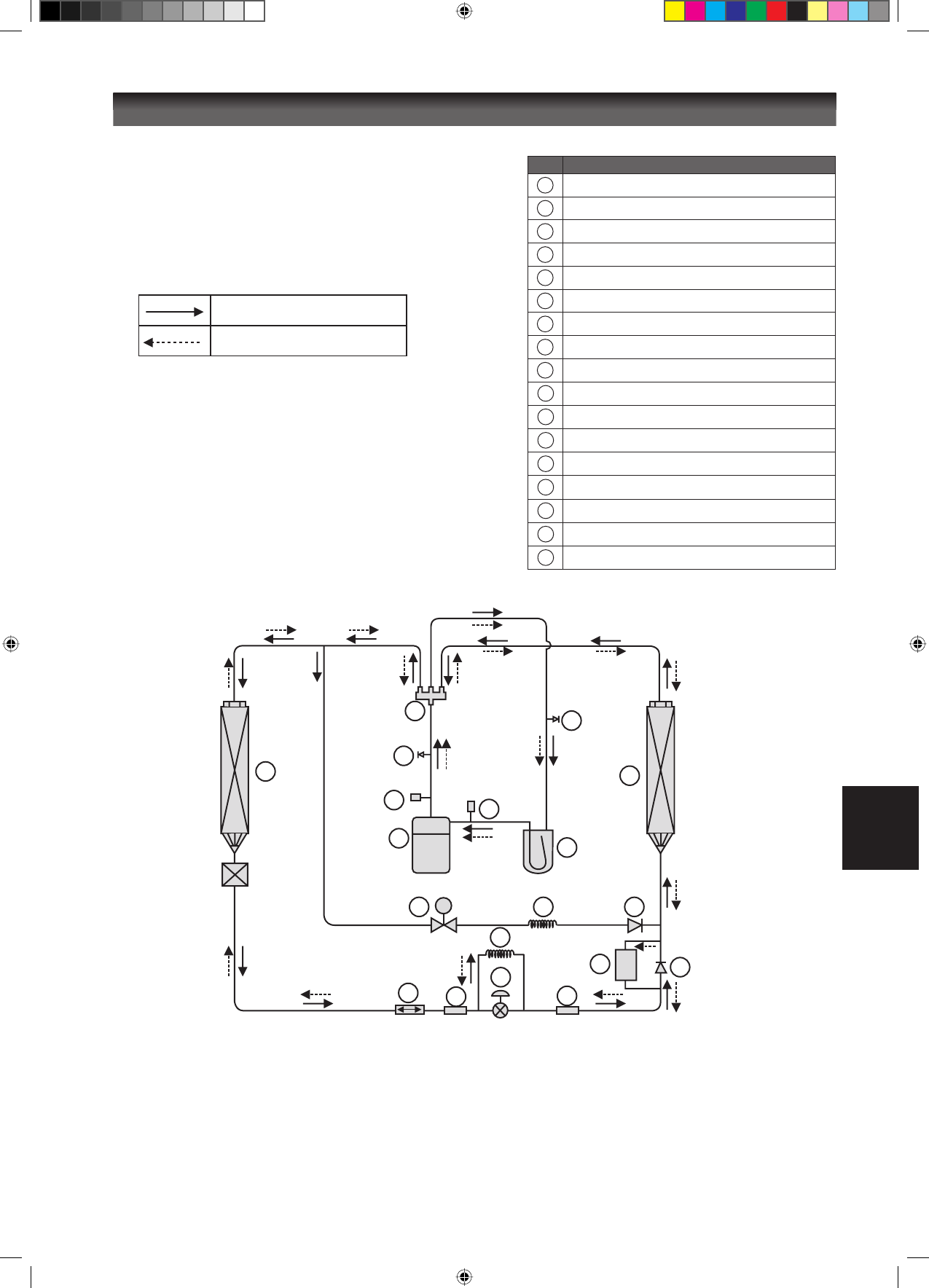

СХЕМА ДВИЖЕНИЯ ХЛАДАГЕНТА
Примечание:
(a) Модель UATYQ350, 450, 550, 600 & 700 включает 2 схемы движения хладагента в системе.
(b) Пункты 15 и 16 применимы только к модели UATYQ350.
(c) Пункты 17 применимы только к модели UATYQ700.
