28
OPTIONEEL ACCESSOIRE
A
Inleiding
De zuinigheidskit is een accessoire die standaard voor de fabriek geleverd wordt, maar wel in het veld geïnstalleerd
moet worden. De zuinigheidskit is compatibel voor R410A-dakmodellen. Als u er niet zeker van bent of deze kit
gebruikt kan worden bij de bepaalde eenheid die u hebt, neem dan contact op met de geautoriseerde divisie voor
service. De zuinigheidskit maakt het mogelijk dat buitenlucht gemengd wordt met retourlucht voor "vrij" koelen, als de
luchttemperatuur buiten geschikt is. De koeling van de zuinigheidsmodule kan alleen gebruikt worden in samenhang met
mechanische koeling. Behalve dat kan de zuinigheidskit gebruikt worden om ventilatielucht te leveren om de luchtkwaliteit
binnen te verbeteren. Het is cruciaal om de juiste selectie voor de zuinigheidkit te gebruiken. Zie de onderstaande tabel
een richtlijn om de kit te selecteren:
ZUINIGHEIDSKIT
Nr.
Eenheid voor
het dak
Zuinigheidskit die compatibel is met de
dak-eenheid
1
UATYQ250
ECONO250
2
UATYQ350
ECONO350
3
UATYQ450
ECONO450
4
UATYQ550
ECONO550
5
UATYQ600
ECONO600
6
UATYQ700
ECONO700
Bij verkeerde selectie kan dit tot gevolg hebben dat de kit niet in elkaar gezet kan worden met de dak-eenheid.
B
Controle voor installatie
(i)

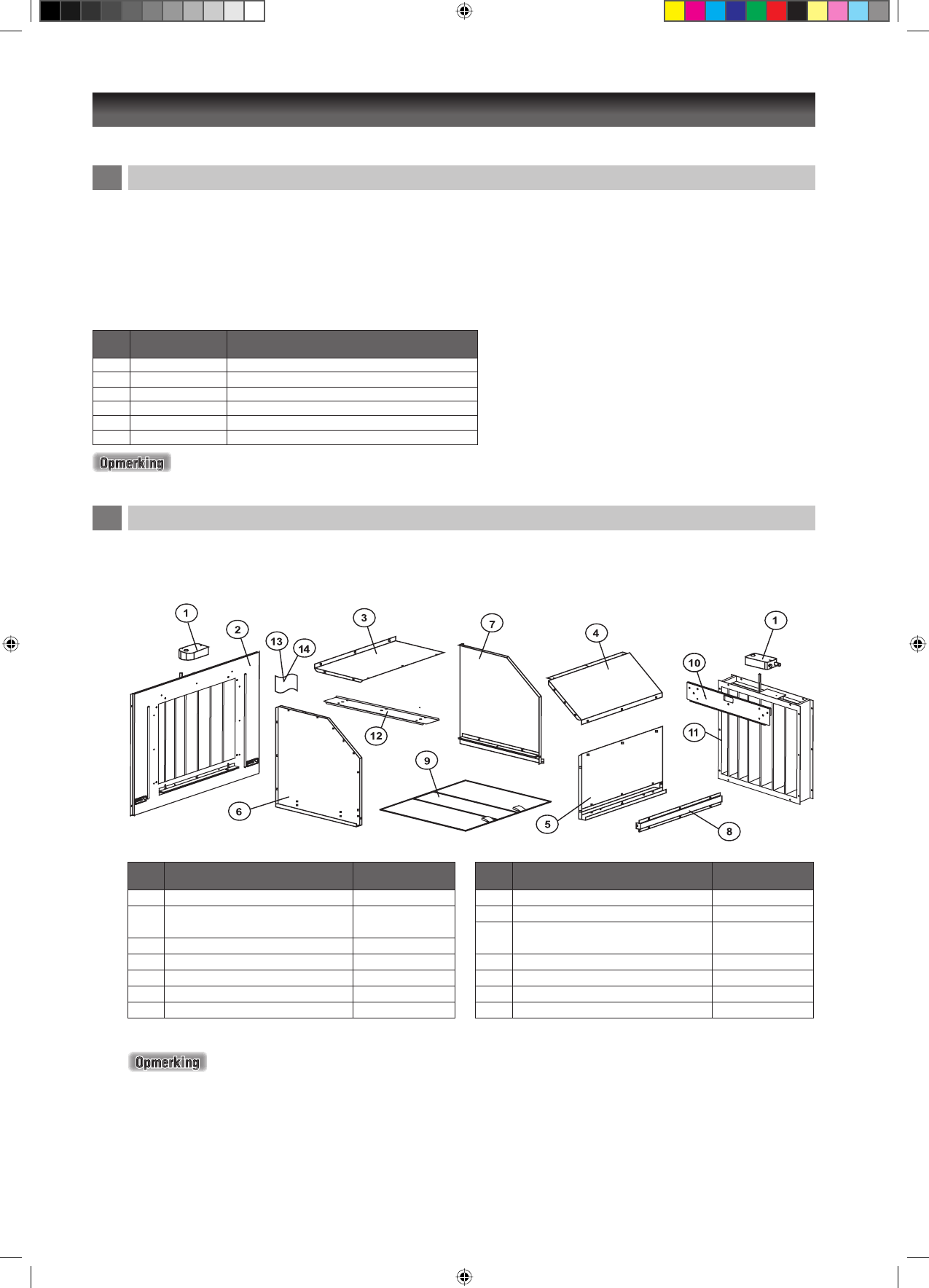

De inhoud van de zuinigheidskit
Voor de installatie wordt het aanbevolen om de inhoud van de zuinigheidskit na te gaan, nadat u de verpakking
hebt verwijderd. De kit omvat de volgende componenten:
Nr.
Item-beschrijving
Hoeveelheid
(set)
1
Belimo-actuator, LF24-SR
2
2
Zijpaneel met demper voor
buitenlucht
1
3
Kap, toppaneel
1
4
Kap, middenpaneel
1
5
Kap, onderpaneel
1
6
Kap, zijpaneel links
1
7
Kap, zijpaneel rechts
1
Nr.
Item-beschrijving
Hoeveelheid
(set)
8
Filterdeksel
1
9
Filter
1
10
Steunbeugel, schokbreker
retourlucht
1
11
Schokbreker retourlucht
1
12
Steunbeugel, neerwaarts
1
13
Schroef, M5x16
55
14
Schroef, M4x12
4
Neem contact op met de divisie voor geautoriseerde services, als accessoire beschadigd is of onvolledig.
(ii) Tussenruimte
eenheid
Zorg voor voldoende ruimte voor de luchtstroom, service-verlening en bedrading, nadat de kit op de eenheid
bevestigd is. De luchtstroom in deze ruimte mag niet geblokkeerd zijn. Zie deel (F) onder hoofdstuk "INSTALLATIE
VAN DE EENHEID" in deze handleiding. Als men dit niet doet, kan dit voor lage luchtstroming en disfunctie van de
eenheid zorgen.
* Ondersteuningsbeugel, neerwaarts (item 12) is niet beschikbaar bij de ECON0700.
