32

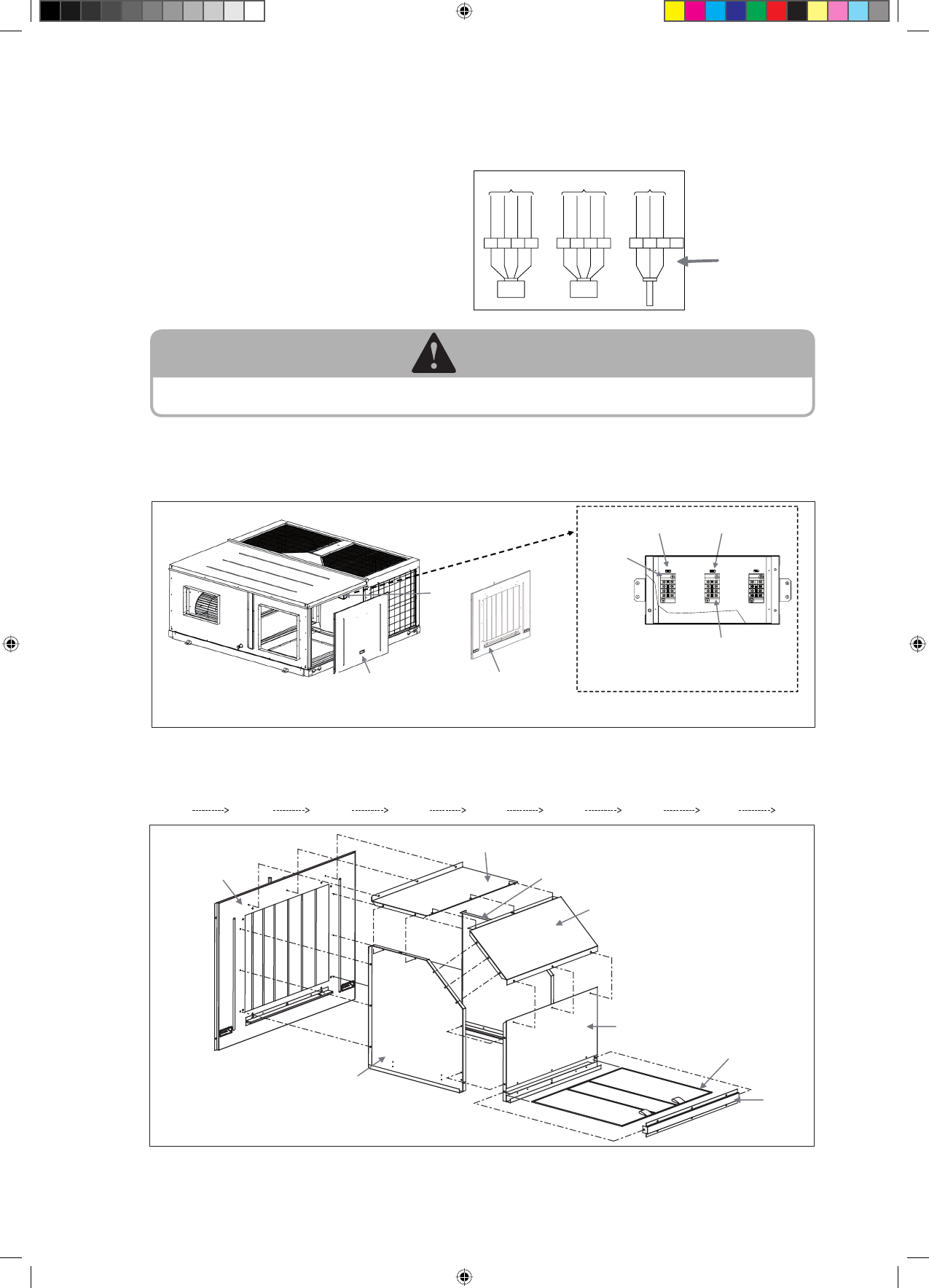

ШАГ 7
-
Подключите привод Belimo LF24-SR (деталь 1) с маркировкой
“
RA
”
, который теперь расположен на собранной на передней панели заслонке,
к клеммному блоку с маркировкой
“
RA
”
, расположенному внутри соединительной клеммной коробки.
-
На приводе имеется четыре провода разного цвета (черный, красный, зеленый и белый). Выполните подключение проводов, как указано
ниже:
ОCTOPOЖHO
Неправильное подсоединение проводов может привести к нарушению функционирования привода или платы контроллера экономайзера, или сбою
в работе обоих устройств. Соедините провода с помощью разъемных кабельных стяжек под соединительной клеммной коробкой.
Провод черного цвета
- п о д с о е д и н и т е к п е р в о м у п о л ю с у
клеммного блока с маркировкой
“
GND
”
.
Провод красного цвета - п о д с о е д и н и те к о вто р о м у п о л ю с у
клеммного блока с маркировкой
“
+24V
”
.
Провод зеленого цвета - п о д с о е д и н и те к т р е т ь е м у п о л ю с у
клеммного блока с маркировкой
“
DCV
”
.
Провод белого цвета
- подсоедините к четвертому полюсу
клеммного блока с маркировкой
“
FB
”
.
(Вы можете свериться с наклейкой, содержащей схему проводки,
расположенной на передней крышке соединительной клеммной
коробки.)
Наклейка со
схемой проводки
на передней
крышке
соединительной
клеммной
коробки
-
Затем подключите привод Belimo LF24-SR (деталь 1) с маркировкой
“
OA
”
, который теперь расположен на собранной на боковой панели
заслонке, к клеммному блоку с маркировкой
“
OA
”
, расположенному внутри той же соединительной клеммной коробки. При подсоединении
проводов следуйте тому же принципу, который использовался при соединении проводки между приводом
“
RA
”
и клеммным блоком
“
RA
”
.
Затем прикрепите боковую панель к блоку. Перед тем, как прикрепить боковую панель к блоку, возможно, потребуется упорядочить с
помощью кабельных стяжек (приобретаются на месте) расположение проводов привода.
Боковая панель
стандартного блока, которая
была снята в шаге 5.
Боковая панель входит в комплект
экономайзера, который собирается
вместе с приводом в шаге 6.
Прикрепите эту панель к блоку.
Соединительная
клеммная
коробка
Клеммный
блок с
маркировкой
“
RA
”
– следует
соединить с
приводом с
маркировкой
“
RA
”
.
Маркировка
“
RA
”
Маркировка
“
OA
”
Клеммный блок с маркировкой
“
OA
”
– следует
соединить с приводом с маркировкой
“
OA
”
.
Детальный ракурс соединительной клеммной
коробки
ШАГ 8
-
Для сборки защитного кожуха от дождя установите на боковой панели отдельные съемные детали (металлические детали). Перед этим в
целях герметизации разместите на боковой панели сальник (приобретается на месте).
-
Для сборки защитного кожуха соблюдайте последовательность по установке деталей, представленную ниже:
TO PCB3 (ECO)
CN_ACT_RA
TO PCB3 (ECO)
CN_ACT_OA
TO PCB3 (ECO)
CN_C02
TB RA
TB OA
TB C02
ЧЕРНЫЙ
КР
АС
НЫЙ
ЗЕ
ЛЕНЫЙ
БЕ
ЛЫЙ
ЧЕРНЫЙ
КР
АС
НЫЙ
ЗЕ
ЛЕНЫЙ
БЕ
ЛЫЙ
ЧЕРНЫЙ
КР
АС
НЫЙ
БЕ
ЛЫЙ
GND +24V DCV
FB
GND +24V DCV
FB
GND +24V
FB
ПРИВОД RA
ПРИВОД OA
ДАТЧИК СО2
Деталь 2
Деталь 6
Деталь 7
Деталь 3
Деталь 4
Деталь 5
Деталь 9
Деталь 8
Герметик
Сальник
Боковая панель с заслонкой
на входе наружного воздуха
(деталь 2), которая уже
смонтирована на блоке в
шаге 7.
Деталь 3
Деталь 7
Деталь 4
Деталь 5
Деталь 9
Деталь 8
Деталь 6
-
Для обеспечения водонепроницаемости покрытия защитного кожуха от дождя рекомендуется обработать все соединения и щели герметиком,
устойчивым к атмосферным воздействиям (таким как силикон, материал приобретается на месте).
