39
TÜRK
ÇE
G
Talep Havalandırma Kontrolü
- Yeterli hava kalitesini sağlarken enerji tüketimini azaltmak için kullanılabilecek bir yöntem de talep kontrollü
havalandırmadır. Hava değişim hızını sabit olarak ayarlamak yerine karbondioksit sensörü (CO2 sensörü) bu hızı mevcut
bina sakinlerinin emisyonunu esas alarak dinamik olarak kontrol edecektir.
- CO
2
sensörü bu alanda tedarik edilen isteğe bağlı bir elemandır. CO
2
sensörü seçimi ile ilgili olarak aşağıda verilen bilgi
ve tavsiyeleri inceleyiniz:
(i)
Türü: Kanala monteli
(ii)
Güç beslemesi: 24 VDC, 50Hz
(iii)
İşletim sıcaklık aralığı: 0 ~ 52°C
(iv)
Ortam sıcaklık aralığı: -15 ~ 52ºC
(v)
Ölçüm aralığı: 0 ~ 5000 PPM (uygulamaya bağlı olarak)
(vi)
Çıkış gerilimi. 2 ~ 10 VDC
(vii) Kablo boyutu: AWG18
(viii) Maksimum izin verilen akım: 7A
(ix)
Uyum standartları: Yerel ve milli yönetmelikler
- Ekonomizör
kontrolü
CO
2
sensörü entegrasyonu ile birlikte kurulu bir yazılımla gelmektedir. Yalnızca ekonomizör
modunda aktif hale getirilir. Kullanıcı 3 numaralı DIP anahtarı vasıtasıyla farklı eşik değerleri arasında seçim yapabilir.
CO
2
PPM seviye eşik değer seçimi ile iligli olarak bu el kitabının “KONTROL IŞLETIM REHBERI” bölümü altında (D) (v)
kısmında belirtilen donanım ayarları rehberini kullanınız.
Örneğin: 0
ila 5000 PPM ölçüm aralığında 1250PPM eşik değerinde CO
2
sensörünü kullanmak için kullanıcı aşağıdaki
adımları izlemelidir:
Adım 1: DIP Anahtarındaki SW4 anahtarını ON konumuna getiriniz (varsayılan fabrika ayarı OFF
konumudur)
Adım 2: Uzaktan kumandadaki G6 (ekonomizör kontrolü) parametresini “1” (ON) konumuna getirin
(varsayılan fabrika ayarı OFF “0” konumudur).
Adım 3: 4 numaralı DIP Anahtarındaki SW2 anahtarını OFF konumuna getirin (varsayılan fabrika ayarı
OFF konumudur)
Adım 4: 3 numaralı DIP Anahtarındaki SW1 anahtarını açın (Ekonomizör kontrol paneli) ON konumuna
getirin (varsayılan fabrika ayarı OFF konumudur)
{DIP Anahtarı 3’teki SW1 = %25 çarpım açısından 5000 PPM’in %25’i yada 1250PPM dengi
anlamına gelmektedir.}
- CO
2
sensörü dışarıdaki ortamla temas ediyorsa, sensörü kilitleme mekanizması olarak vida bulunan su sıçraması korumalı
(IPX4) bir kutu ya da CO
2
sensörüne su girişini veya ayrıca sensörüle olasu su temasını önleyen benzeri bir yöntemle
kapatın. CO
2
sensörü ELEKTRİKLİ bir parçadır.
- Daha
sonra
CO
2
sensöründen gelen kabloyu birimin iç kompartımanındaki bağlantı kutusuna bağlayın. CO
2
sensörü
üzerinde üç adet kablo bulunmaktadır. Kaboları şu şekilde bağlayın:

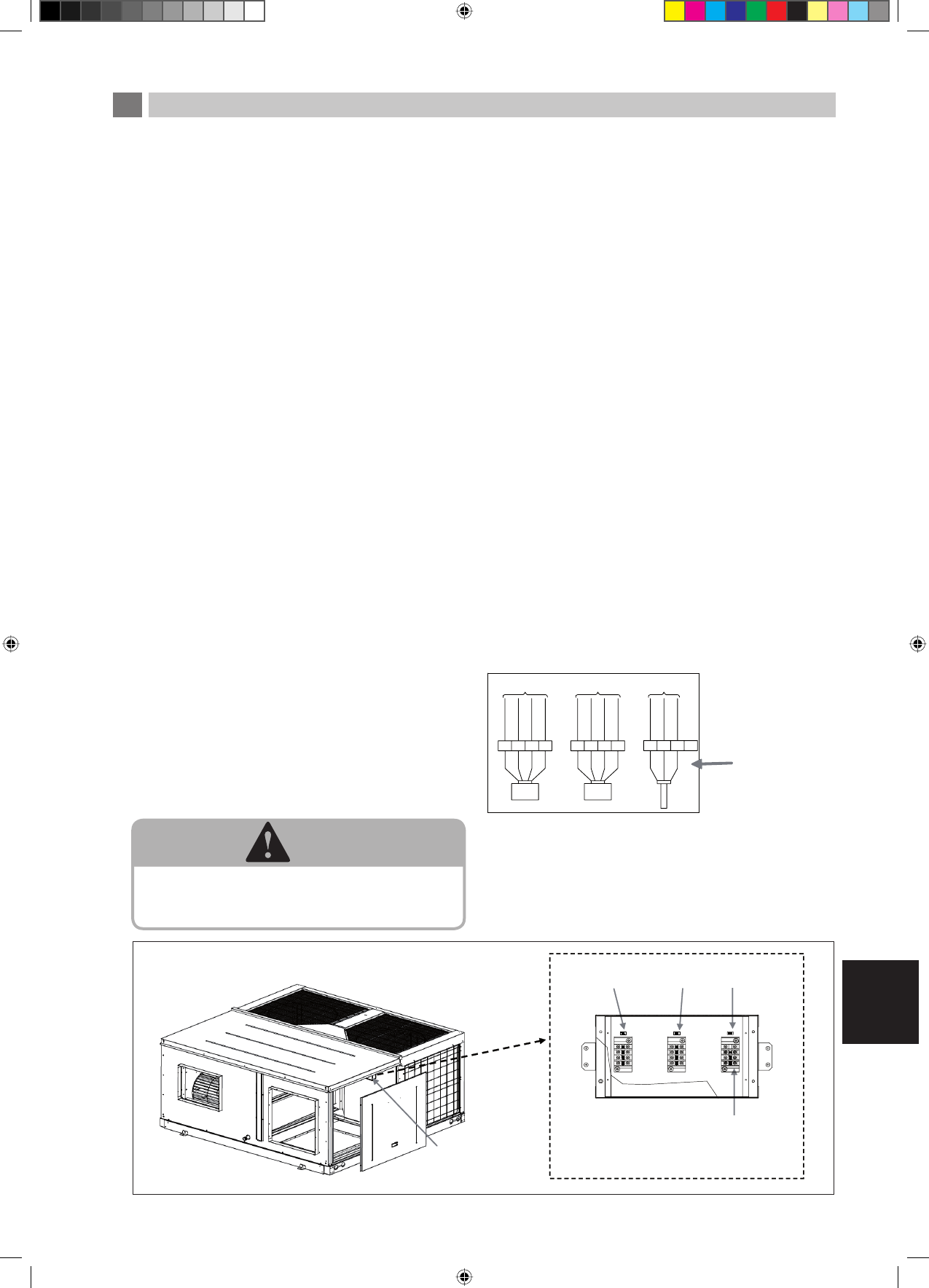

Bağlantı
kutusu ön
kapağında
bulunan kablo
diyagram
çıkartması
DİKKAT
K a b l o l a rı n ya nl ı ş ba ğl a nma s ı CO
2
sensörünün yada
ekonomizör kontrol panelinin yada her ik isinin hata
vermesine yol açabilir. Bağlantı kutusu altında bulunan
kablo bağları ile kabloları bağlayın.
“RA” etiketi
Bağlantı
kutusu
“OA” etiketi
“CO
2
” etiketi
“CO2” etiketli bağlantı kutusu CO2
sensörüne bağlanacaktır.
Bağlantı kutusuna ait ayrıntılı görünüm
TO PCB3 (ECO)
CN_ACT_RA
TO PCB3 (ECO)
CN_ACT_OA
TO PCB3 (ECO)
CN_C02
TB RA
TB OA
TB C02
Sİ
YA
H
KIRMIZI
YE
Şİ
L
BEY
AZ
Sİ
YA
H
KIRMIZI
YE
Şİ
L
BEY
AZ
Sİ
YA
H
KIRMIZI
BEY
AZ
GND +24V DCV
FB
GND +24V DCV
FB
GND +24V
FB
AKTÜATÖR RA
AKTÜATÖR OA
C02 SENSÖRÜ
Sistem zemin
kablosu
- “GND” olarak işaretlenmiş terminal
bloğunun ilk kutbuna bağlayın
+24VDC
kablosu
- “+24V” olarak işaretlenmiş terminal
bloğunun ikinci kutbuna bağlayın
Çıkış geri
bildirim sinyal
kablosu
- “FB” olarak işaretlenmiş terminal
bloğunun üçüncü kutbuna bağlayın
(Bağlantı kutusu ön kapağında yer alan kablolama
şemasına bakabilirsiniz)
