ENGLISH

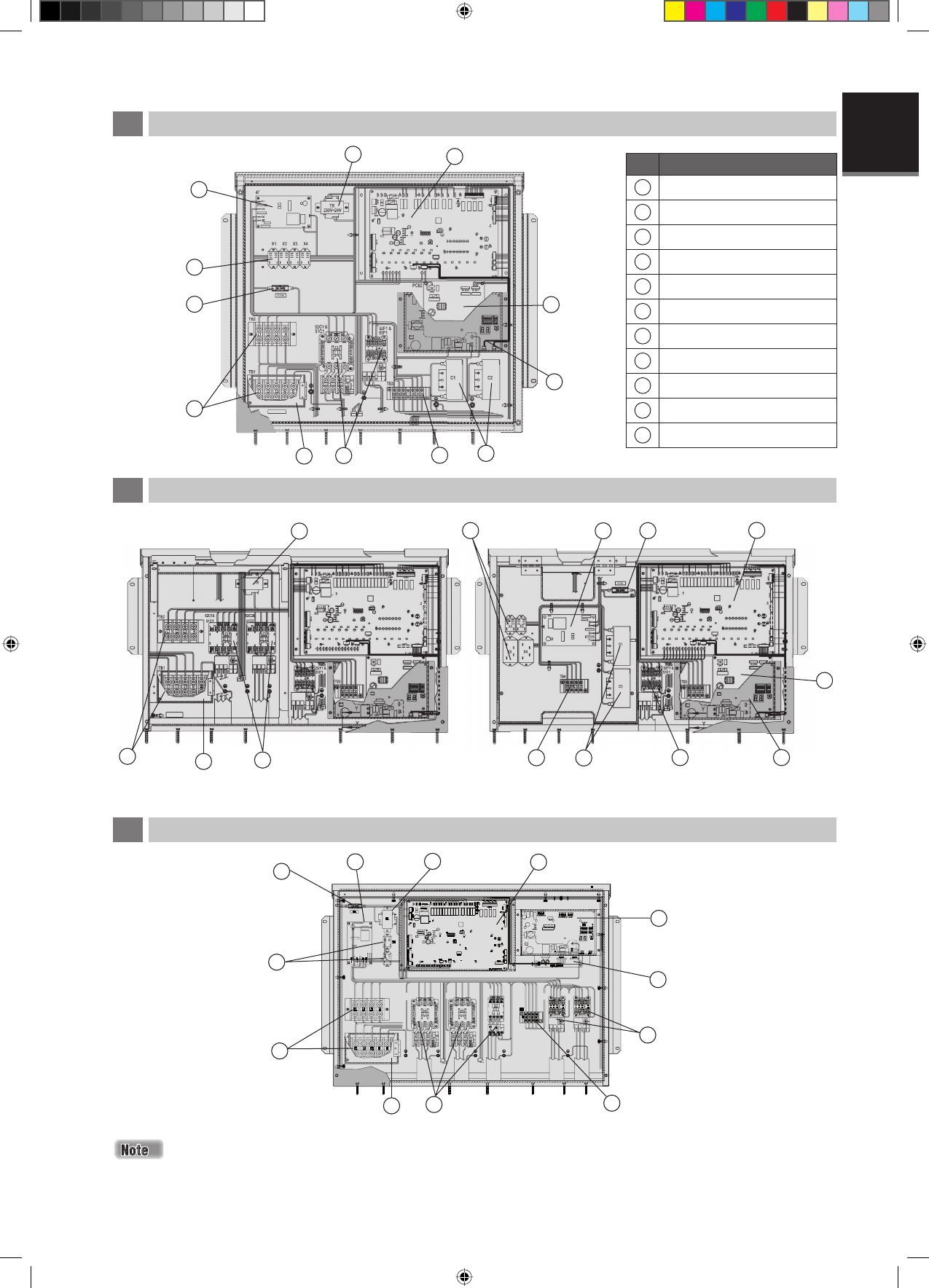

Arrangement of terminal blocks and components for controller are shown as below:
(Bottom Layer)
( Top Layer)
No.
Item Description
1
Controller Main Board
2
EXV Controller Board
3
Capacitor
4
Contactor
5
Phase Protector
6
Relay
7
Terminal Block
8
Fuse
9
Transformer
10
Terminal Block Cover
11
Economizer Controller Board
A
Control Module UATYQ250
C
Control Module UATYQ600/700
B
Control Module UATYQ350/450/550
Item 11 (Economizer Controller Board) shall be used together with the economizer kit which is provided separately as
the accessory.
