24
Controlo do Termostato ( TB_THM-l)
Ligar ao
controlador
da terceira
parte
Sistema BMS ( TB_BMS-l)
Ligar ao
sistema BMS
Saídas de Contacto Seco ( TB_BMS-O)
Quadro principal do controlador
Saída de
Alarme
(AL)
Saída
1 (O1)
Saída
2 (O2)
Sinal de
descon-
gelar
(DFRT )
Saída do Aquecedor (HTR1 e HTR2)
Ligar a
contactordo
aquecedor
Ligar a
contactordo
aquecedor
Unidade
ligada/
desligada
Fr
io
/
Calor
Se
le
c-
cionar
modo
Po
nt
o de
re
fe
-
rência
Fr
io
/
Ca
lo
r
V
oltagem
de f
o
rne
-
ciment
o
24V C
C
Entr
adas de c
ontr
olo
do t
ermostat
o
(G
,
Y1
,
Y2
,
W1
,
W2)
(iv) Saída do Aquecedor Eléctrico Auxiliar (HTR1 e HTR2)
Existem dois pinos de saída (HTR1 e HTR2) no quadro principal do controlador
,
que são utilizados para energizar
o contactor do aquecedor. O contactor deve ser seleccionado de acordo para evitar qualquer questão de
segurança.
O aquecedor deve ser instalado de acordo com a legislação local e nacional. Deve estar de acordo com a norma
EN60335-2-40.
O(s) fusível(eis) deve(m) ser isntalado(s) no aquecedor para eliminar qualquer perigo ou dano no aquecedor/unidade.
Isto é especialmente crítico quando existe alguma avaria no quadro principal do controlador ou vaporizador.
O aquecedor deve estar num local seguro
,
onde nenhum risco de danos pode acontecer à unidade.
Utilize condutas não infl amáveis para a unidade que está instalada com aquecedor
Utilize uma fonte de energia diferente para o aquecedor eléctrico e instale um disjuntor para cada aquecedor.
Temperatura máxima da unidade não deve exceder 60°C. A medição da temperatura deve ser feita durante a
instalação ou na entrada em funcionamento para assegurar que a temperatura não ultrapassa este valor.
Seleccione o dispositivo de segurança adequado ou protector termal de acordo.
O aquecedor nunca deve ser instalado dentro da unidade. O local recomendado para o aquecedor é dentro da
conduta de fornecimento
,
onde a distância do aquecedor é sufi ciente para assegurar que a temperatura no interior
da unidade não excede os 60°C.
(v) Controlo do economizador
Certifi que-se de que o kit economizador foi incorporado com a unidade do topo do tecto antes de activar a
função economizadora no quardo principal do controlador. Caso contrário
,
ocorrerá um erro.
Para activar a função economizadora
,
defi na a confi guração do Interruptor Dip: SW4 - ON (padrão está OFF) no
quadro principal do controlador e o parâmetro do painel G6 para
‘
1
’
(padrão está
‘
0
’
).
G6 = Controlo do economizador
0 = desactivar
1 = activar.
No quadro do controlador do economizador
,
existem 4 interruptores dip e 3 jumper de derivação que
proporcionam uma selecção fl exível com base em requisitos diferentes:
– Interruptor Dip 1: Confi guração de abertura mínima de ar fresco no modo de aquecimento
,
na qual a
selecção de pinos diferentes resultará em confi gurações de abertura diferentes. SW1:
5%
,
SW2: 10%
,
SW3: 15%
,
SW4: 20%
,
SW5: 25%
,
SW6/7/8: nenhuma função
,
Padrão: 0%
(nenhuma selecção
,
tudo OFF).
– Interruptor Dip 2: Confi guração de abertura mínima de ar fresco no modo de arrefecimento
,
na qual a
selecção de pinos diferentes resultará em confi gurações de abertura diferentes. SW1:
0%
,
SW2: 5%
,
SW3: 15%
,
SW4: 20%
,
SW5: 25%
,
SW6/7/8: nenhuma função
,
Padrão: 10%
(nenhuma selecção
,
tudo OFF).
– Interruptor Dip 3: Selecção do valor limite do nível de ppm CO
2
,
na qual a selecção de pinos diferentes
resultará em confi gurações de valores diferentes. SW1: 25%
,
SW2: 50%
,
SW3: 75%
,
SW4:
100%
,
Padrão: 0% (nenhuma selecção
,
tudo OFF).
– Interruptor Dip 4: Tipo de funcionamento
,
que inclui a selecção seguinte:-
SW1: OFF = Funcionamento com diferencial de temperatura (padrão)
,
ON = Nenhuma
função neste momento.
SW2: OFF = Modo economizador (padrão)
,
ON = Modo de ar fresco.
SW3: OFF = A protecção contra arrefecimento excessivo está activada (padrão)
,
ON = A protecção contra arrefecimento excessivo não está activada.
ü
ü
ü
ü
ü
ü
ü
ü
ü
ü
ü
ü

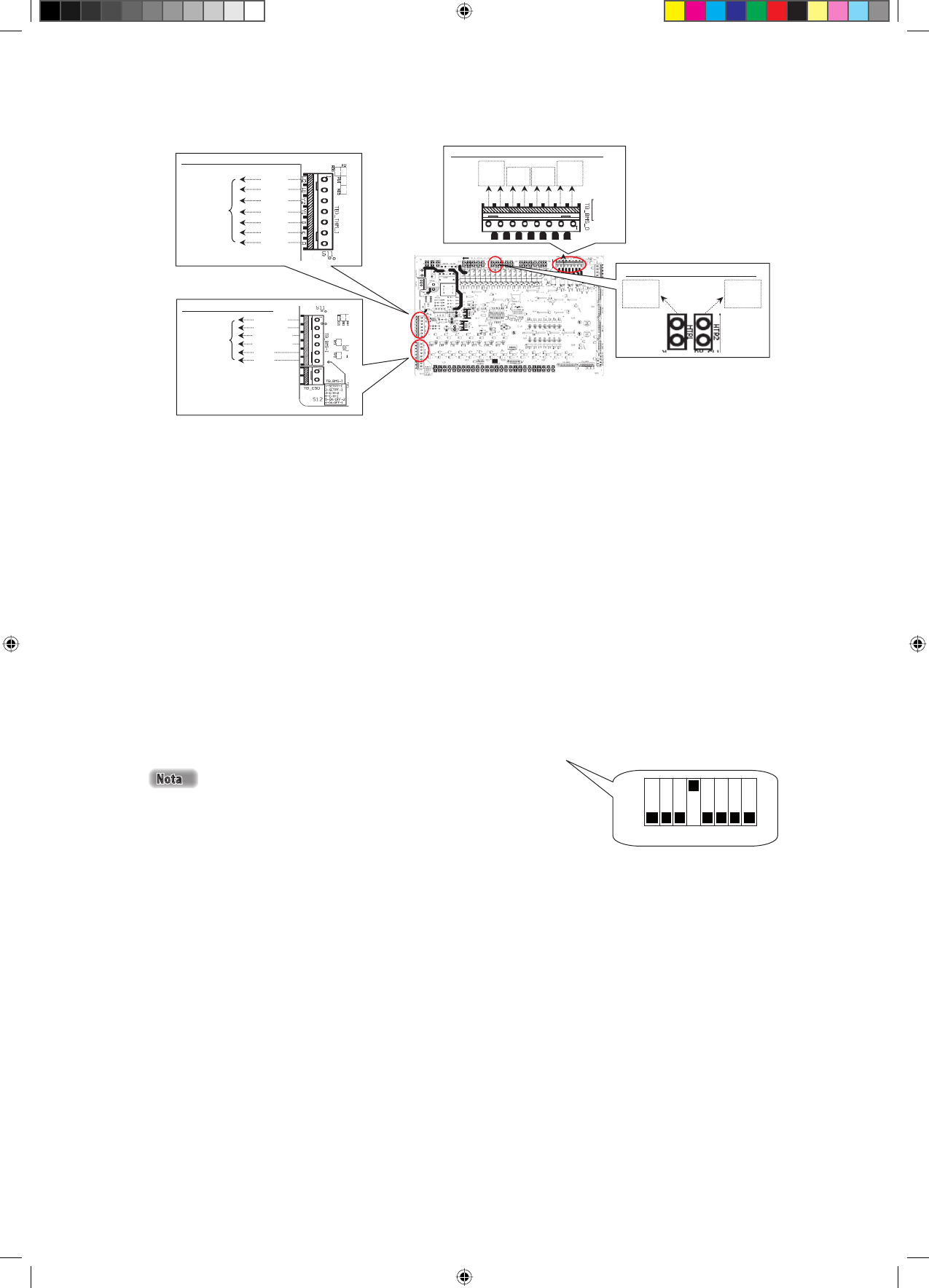

O diagrama abaixo mostra a posição para blocos terminais no quadro do controlador, que são utilizados para
controlo do termostato e sistema BMS. Além disso
,
os pinos de saída para aquecedor eléctrico auxiliar também são
mostrados.
1
2
3
4 5
8
6 7
ON
OFF
