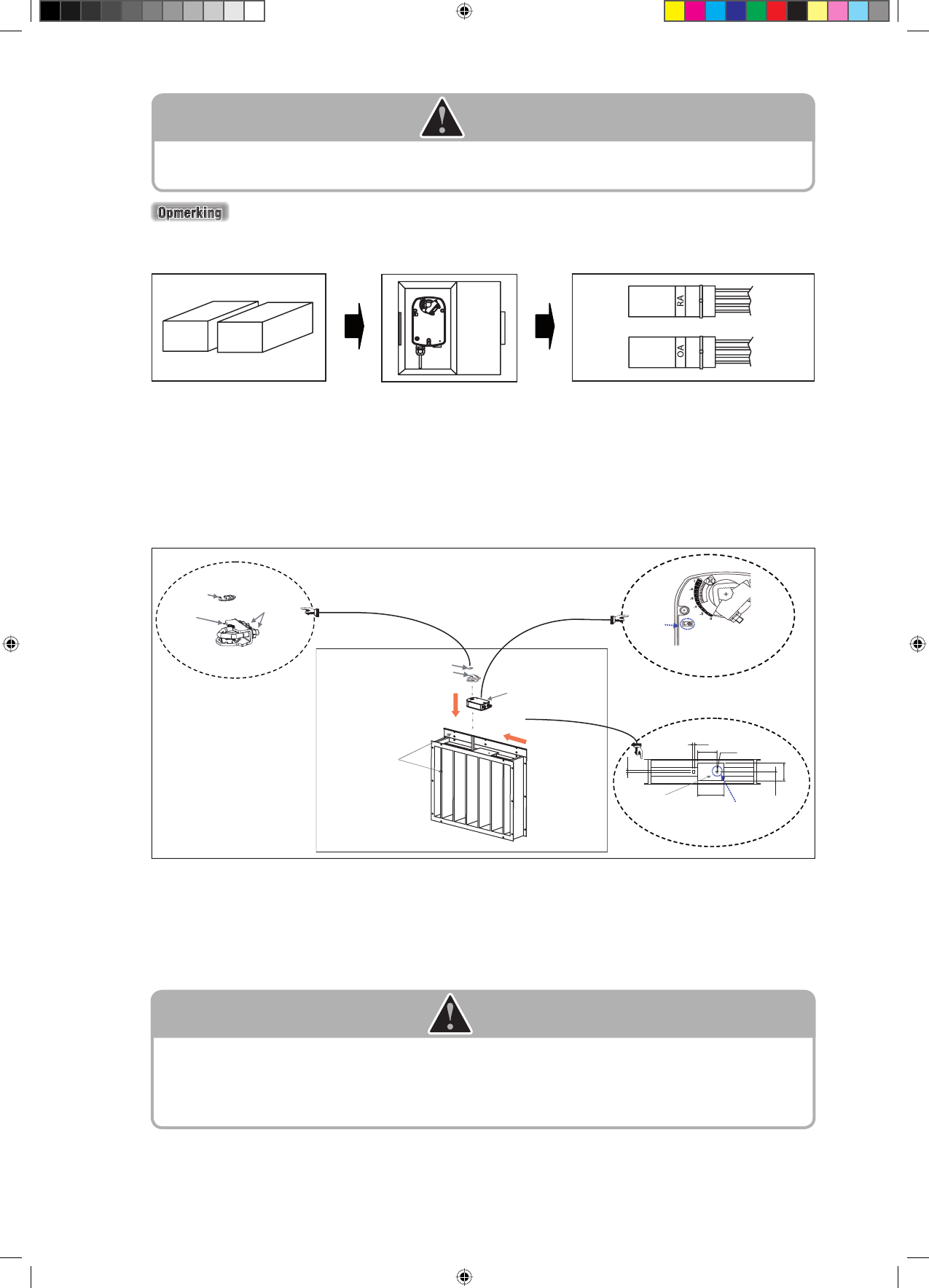

LET OP 2
De oppervlakte van de actuator die naar boven gericht is/naar buiten dient te zijn gelabeld met het symbool "L" om
zeker te zijn dat de modulatie van de actuator in de richting van met de klok mee plaatsvindt. Als u dit niet doet, zullen
er fouten optreden als de eenheid met de zuinigheidsfunctie normaal werkt.
- Vervolgens maakt u de 1pc schroef M4x12 (item 14) op de steunbeugel van de schokbreker vast. Steek de
schroefdraad niet volledig in, maar steek slecht tot maximal 2/3e van de schroefdraad in. Bevestig de actuator
aan de steunbeugel door de steunbeugel dichter bij de as van de schokbreker te brengen. De functie van schroef
M4x12 is om de actuator goed vast te houden en tijdens modulatie slippen te voorkomen.
-
Vervolgens steekt u de klem in de as en vergrendelt de actuator met een klemring. Maak de moeren van de
klem goed vast door de verstelbare spanner te gebruiken. Merk dat de klem en de klemring samen komen met
de actuator als de standaard onderdelen. U kunt deze onderdelen binnen de doos van de actuator vinden.
Er zijn twee stukken Belimo actuator, LF24-SR (item 1) in de zuinigheidskit die bij de kartonnen dozen wordt
geleverd. Open de dozen en herken het label op de draad. De actuator die gebruikt wordt in stap 4 is de
actuator met het label "RA".
Twee stuks van item 1 in
kartonnen dozen.
Kijk naar het label op de draad. Een van hen wordt
aangeduid met "RA", terwijl de andere "OA" is.
Open de doos.
OF
STAP 5
-
Verwijder zijpaneel. Leid de conversie van de eenheid van standaard eenheit naar neerwaartse eenheid door de
stappen te volgen die men beschreven vindt in deel (G) onder het hoofdstuk "INSTALLATIE VAN DE EENHEID"
in deze handleiding.
-
Vervolgens installeert u de schokbreker voor de retourlucht (item 11) + steunbeugel, neerwaarts (item 12) +
Belimo actuator, LF24-SR (item 1) die al aangebracht zijn in stap 3 en stap 4 in het basispaneel binnen van de
eenheid door de schroeven M5x16 (item 13) te gebruiken.
12
12
110
Ø3
150
45
90
Klemring
Klem
Twee stuks
moeren (goed
aanschroeven)
Overzicht met details
voor klem en klemring
Klemring
Klem
Item 11 en item 12,
die al aangebracht
zijn in stap 3.
Item 1 (met label "RA")
Met het
label
met het
symbool
"L"
Detailoverzicht voor
actuator
Steunbeugel
Bovenaanzicht voor schokbreker
Maak M4x16 schroef op deze opening
vast, steek de schroefdraad niet volledig
in, maar steek slechts 2/3e van de
draad in.
LET OP
Strek de sensor voor retourlucht uit die zich bevindt binnen de eenheid (aan de bovenkant van de opening voor
retourlucht) tot het gebied buiten de eenheid. Men kan dit doen door de sensor door de kleine openingen op de
steunbeugel te leiden, neerwaarts (item 12). De sensor is dan goed geplaatst binnen de leiding voor retourlucht door de
kabelbinders (veldtoevoer) te gebruiken. Als u dit niet doet, kan dit invloed hebben op het functioneren van de eenheid
en thermisch ongemak voor de gebruikers veroorzaken. Voor model ECON0700 en UATYQ700 kan de sensor-routering
worden uitgevoerd via het kleine gat in de fl ens van de neerwaartse-retourluchtopening.
a) Bevestig de aandrijver
aan de as van de demper,
grendel vervolgens vast met
een borgveer en klem.
b) Steek schroef
M4x12 in, breng
de steunbeugel
vervolgens dichter
bij de as van de
demper. Opmerking:
Steunbeugel
bevindt zich aan de
bovenkant van de
demper.
