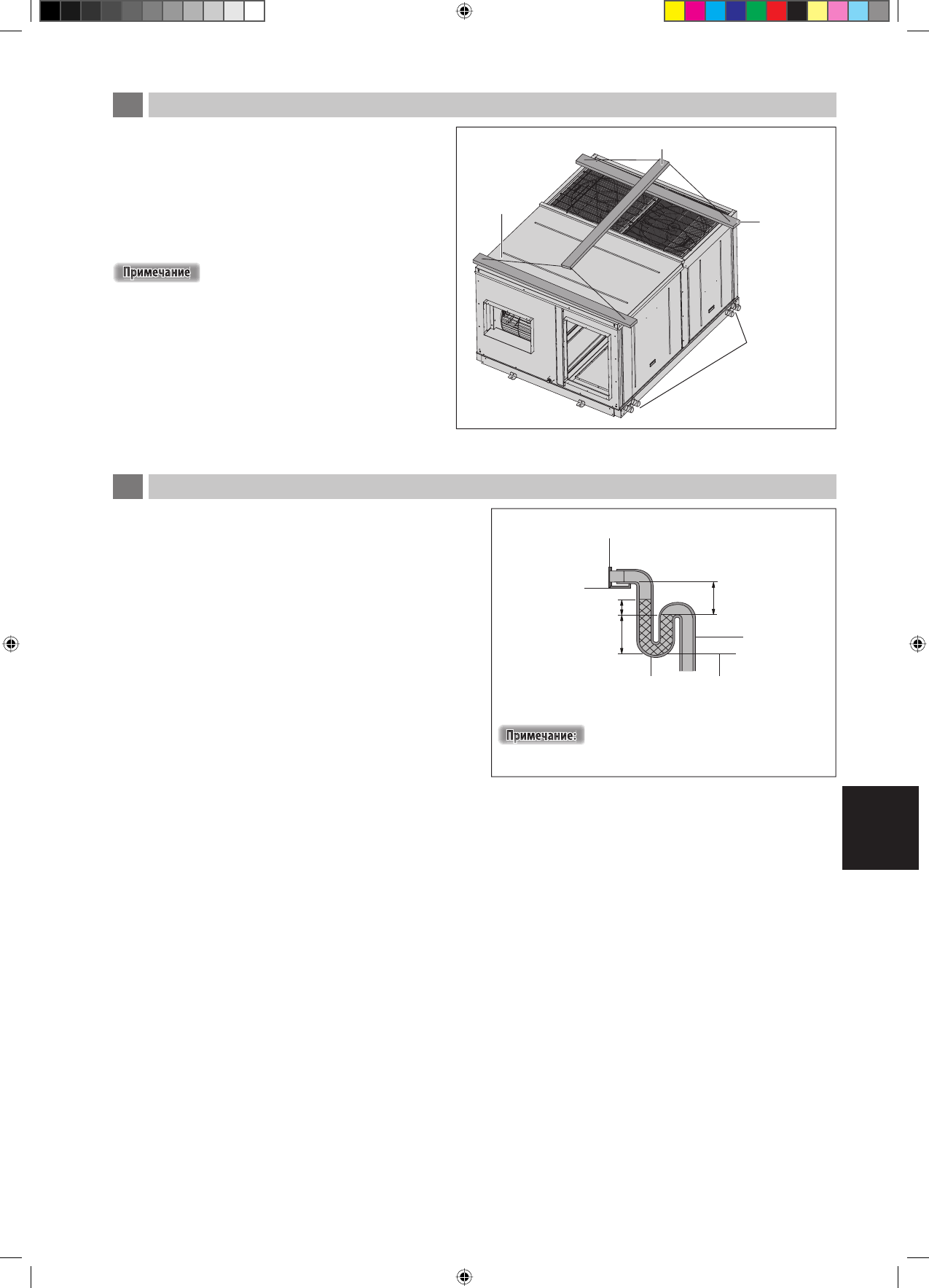

Подъем блока
Отверстия в 4 углах основания блока используются
для подъема блока.
Распорная балка должна быть немного шире
самого блока.
Н а 4 у гл а ц е п и м ож н о н а л ож и ть и з о л я ц и ю ,
чтобы предотвратить повреждение панели при
подъеме.
На схеме изображена модель UATYQ250.
Для других моделей используется такой же метод
подъема.
l
l
l
ü
ü
E
Дренажная труба
1 " М Р Т ф и т т и н г д л я о т в о д а к о н д е н с а т а
предоставляется. Дренажная труба может быть
выведена на переднюю сторону.
Д р е н а ж н а я т р у б а д о л ж н а о с н а щ а т ь с я
отстойником снаружи блока и устанавливаться
под углом для надлежащего отведения воды, как
показано на рисунке справа.
Чтобы предотвратить образование и у течку
конденсата, изолируйте дренажную трубу для
защиты от запотевания.
Пос ле завершения монтаж а тру бопровода,
убедитесь в отсутствии утечек и надлежащем
отведении воды.
l
l
l
l
Цепь
Подъемная балка
Распорная
балка
Отверстия
для
подъемных
скоб (4 угла)
Дренажная труба должна быть оснащена
отстойником.
Дренажная
труба
Дренажная труба
должна опускаться
ниже этого уровня.
Отстойник
A
B
C
Отстойник для конденсата
A
≥ 70мм
B
≥ 2C
C
≥ 2 X ESP
ВСД = внешнее статическое давление
ü
