33

POR

TUGUÊS

9° ETAPA

- Finalmente

,

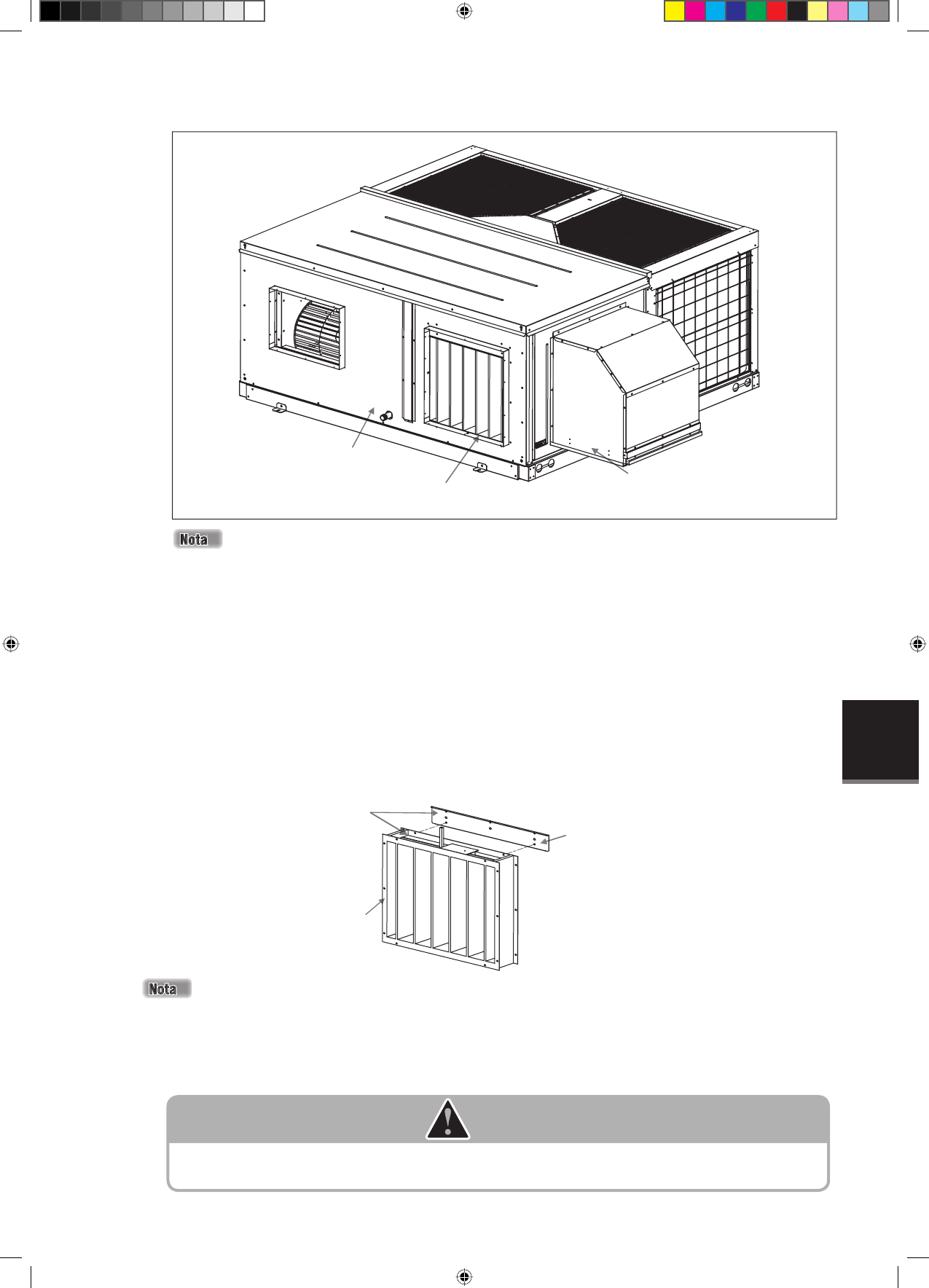

 você poderá ver a unidade com o kit econômico mostrado no diagrama abaixo:

Cobertura de chuva

Circulador de ar

Unidade Externa

A unidade mostrada nos diagramas da etapa 1 à etapa 9 são UATYQ350. Outros modelos deverão seguir o
mesmo método.

(ii)

Aplicação de abaixamento (vertical)

1° ETAPA
-

Desligue a fonte de alimentação da unidade e instale a etiqueta de bloqueio de segurança antes da instalação

,

comissionamento ou manutenção da unidade econômica. Prepare todas as ferramentas necessárias mencionadas
acima.

2° ETAPA

-

Retire o caixote de madeira do kit econômico utilizando o pé de cabra e um martelo. Em seguida

,

 retire o plástico

contendo as peças soltas e os parafusos usando um cortador. Faça a verifi cação de pré-instalação conforme
mencionado acima.

3° ETAPA
-

Encaixe o suporte de apoio

,

 unidade de deslocamento (item 12) para retornar o amortecedor de ar (item 11)

utilizando o parafuso M5x16 (item 13) fornecido no kit.

Aparafusar os
itens 12 à 11.

Item 12

Item 11

4° ETAPA
-

Monte o atuador 1pc Belimo

,

 LF24-SR (item 1) para retornar o circulador de ar (item 11). Alinhe e insira o orifício

do atuador ao eixo do amortecedor.

CUIDADO 1

A confi guração padrão do circulador (item 11) deverá estar em totalmente aberta. Assegurese de que o circulador
esteja na posição

“

totalmente aberto

”

 antes de montar o atuador. Falha em fazê-lo irá gerar erros durante a operação

normal da unidade.

Suporte de apoio, com ângulo descendente (item 12) não se encontra disponível no modelo ECON0700.
Ignore o passo 3 e passe para o passo 4 para instalar o kit economizador para este modelo.
