VARNING 2
Ytan på ställdonet som är vänd uppåt/ utomhus skall vara märkt med
”
L
”
symbolen för att säkerställa rotationen av
ställdonsmoduleringen medurs. Underlåtenhet att göra detta kan orsaka fel under enhetens ekonomidrift.
-
Fäst sedan 1st skruv M4x12 (punkt 14) på fästet i spjället. Skruva inte i skruven helt, bara upp till 2/3 av gängans
längd. Montera ställdonet på fästet genom att föra fästet närmare spjällets axel. Funktionen för skruv M4x12 är
att låsa ställdonet från att glida under modulering.
- Därefter, sätt klämman i axeln och lås ställdonet med låsringen. Spänn klämmans muttrar ordentligt med
skiftnyckel. Notera att klämma och låsring medföljer ställdonet som standarddelar, du kan hitta dessa delar
inuti ställdonslådan.

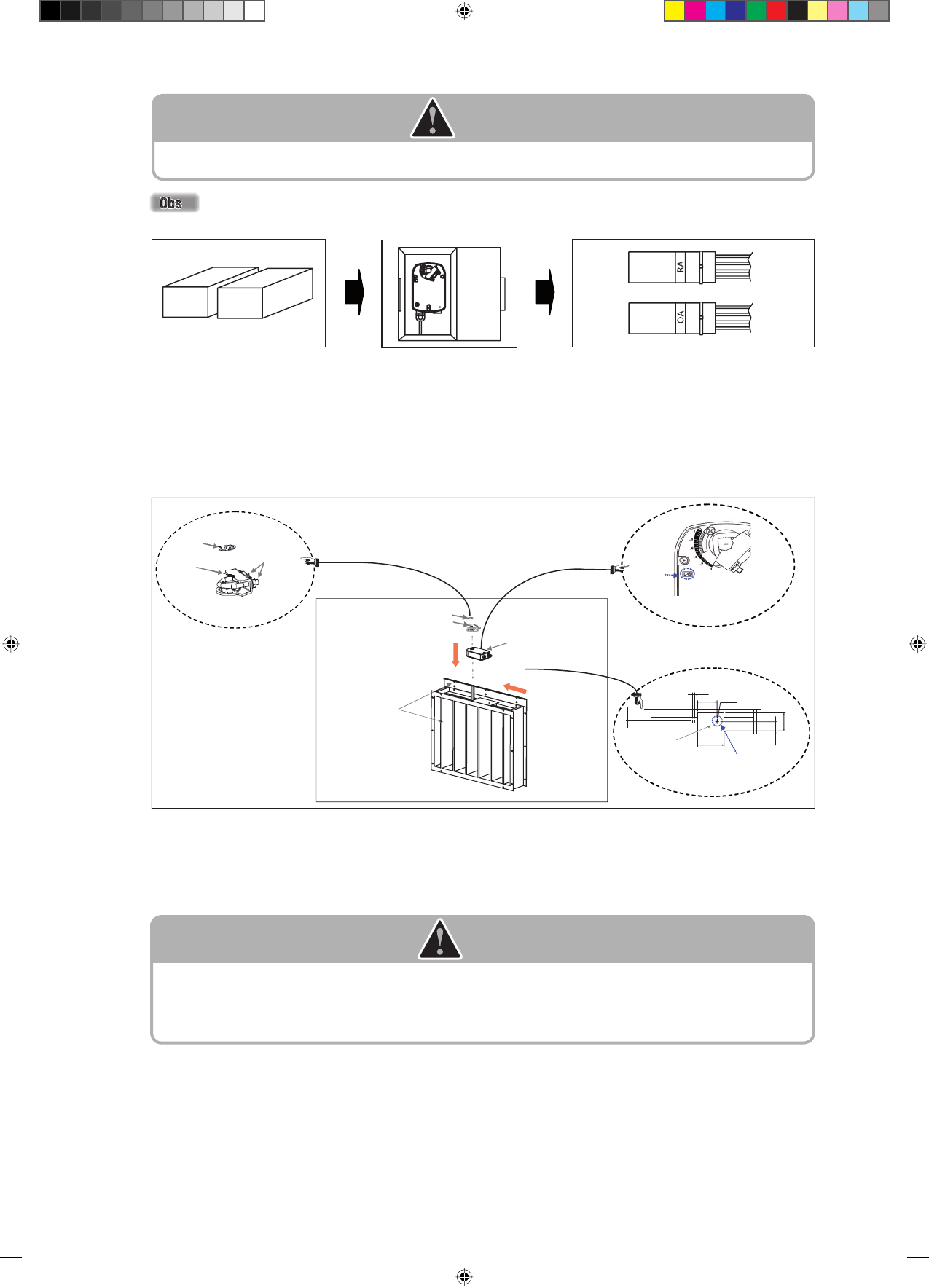

Det fi nns 2st Belimo ställdon, LF24-SR (punkt 1) i ekonomisatsen som levereras tillsammans i kartonger.
2st av punkt 1 i
kartonger.
Observera etiketten på kabeln. En av dem är
märkt
”
RA
”
, medan den andra är märkt
”
OA
”
.
Öppna kartongen.
ELLER
STEG 5
-
Avlägsna sidopanelen Utför enhetskonvertering från standardenhet till nedåtfl ödesenhet genom att följa stegen
som anges i del (G) under kapitlet
”
INSTALLATION AV ENHETEN
”
i denna handbok.
-
Installera sedan returluftspjäll (punkt 11) + fästet, nedåtfl öde (punkt 12) + Belimo ställdon, LF24-SR (punkt 1)
som redan monterats i steg 3 och 4 i enhetens inomhusbottenpanel genom att använda skruv M5x16 (punkt
13).
Punkt 11 och punkt
12, som redan är
monterade i steg 3.
Fäste
Punkt 1 (med etiketten
”
RA
”
)
2st muttrar
(skruva fast
ordentligt)
Märkt
med
”
L
”
symbolen
Detaljvy för ställdon
Vy uppifrån för spjäll
Fäst M4x16 skruv i det här hålet,
skruva inte i den helt, utan bara 2/3
av gängans längd.
Detaljvy för klämma och
låsring
12
12
110
Ø3
150
45
90
Låsring
Klämma
Låsring
Klämma
VARNING
Utvidga returluftssensorn som är placerad inuti enheten (över returluftintagsöppningen) till utsidan av enheten. Detta
kan göras genom att leda sensorn genom små hål på fästet, nedåtfl öde (punkt 12). Sensorn är då korrekt placerad inuti
returluftkanalen genom att använda buntband (medföljer ej). Att inte göra detta kan påverka enhetens prestanda och
orsaka termiskt obehag för användarna. För modell ECON0700 och UATYQ700 kan sensorledning utföras genom det
lilla hålet i metallfl änsen för nedsänkt modells returluftsöppning.
a) Montera ställdonet på
spjällets axel, lås sedan
med låsring och klämma.
b) Sätt i skruven
M4x12, för sedan
fästet närmare
spjällets axel. Obs:
Stödfästet är beläget
på toppen av spjället.
