37
TÜRK
ÇE
ADIM 8
-

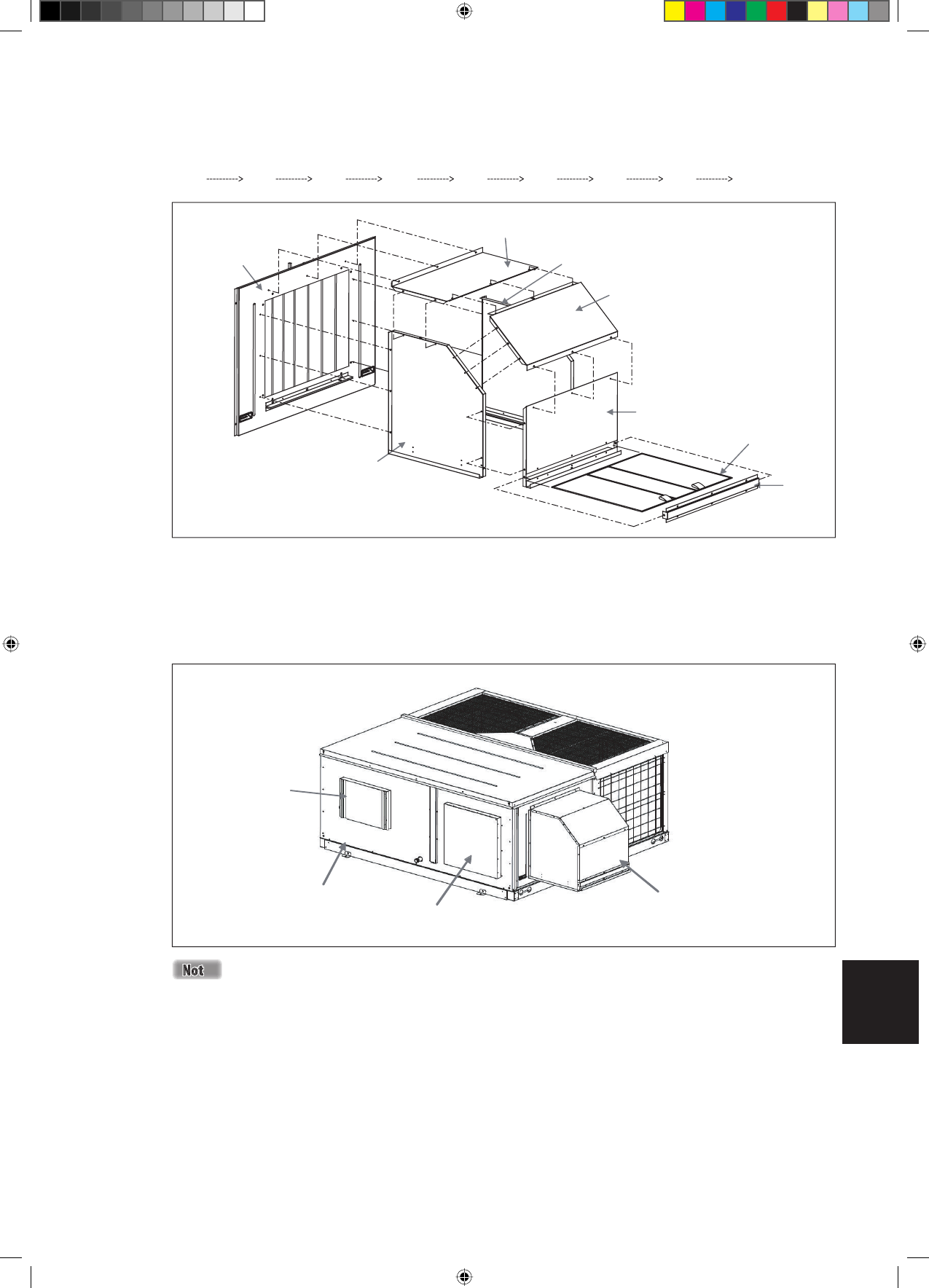

Yağmur örtüsünü kurmak için metal parçaları yan panele takın. Bundan once contayı (alan beslemesi) yalıtım
amacıyla yan panel üzerine yerleştirin.
-
Bunu yaptıktan sonra, yağmurluğu yapmak için aşağıdaki montaj sırasını takip edin:
ADIM 9
-
Sonuç olarak aşağıda verilen çizimde gösterildiği şekilde ekonomizör kitli birimi elde edeceksiniz:
-
Atma uygulaması için çatı kenarı gerektiğinde bu el kitabının “birimin kurulumu” bölümü altındaki (c) kısmında
verilen tavsiyeleri dikkate alın.
Adım 1’den Adım 9’a kadar çizimlerde gösterilen birim UATYQ350. Diğer modeller aynı yöntemi takip eder.
Kalem 2
Kalem 6
Kalem 7
Kalem 3
Kalem 4
Kalem 5
Kalem 9
Kalem 8
Dolgu macunu
Conta
Adım 7 dahilinde birime
monte edilen dış hava
damperli (kalem 2) yan
panel.
Kalem 3
Kalem 7
Kalem 4
Kalem 5
Kalem 9
Kalem 8
Kalem 6
Yağmur
örtüsü
Yatay geri dönüş
için metal kapak
Çatı birimi
Yatay geri
dönüş için
metal kapak
(vantilatör
desteği)
-
Tüm eklem ve silikon gibi hava geçirmez mastik ile (boşlukları kapatmak için tavsiye edilir, saha öğe) için su
geçirmez yağmur örtünün üzerinde terbiye sağlamak için verilir.
