25
Р
УССКИЙ
Отверстие приточного
воздуха (%)
JP1
JP2
JP3
0 (настройка по
умолчанию)
OFF
OFF
OFF
10
OFF
OFF
ON
20
OFF
ON
OFF
30
OFF
ON
ON
40
ON
OFF
OFF
50
ON
OFF
ON
70
ON
ON
OFF
85
ON
ON
ON
Условные обозначения: OFF = Короткий штырек 2 и штырек 3
ON = Короткий штырек 1 и штырек 2
ОCTOPOЖHO
Dip-переключатель 1, 2 и 3 позволяют выбрать только 1 штырек. Выбор нескольких штырьков приведет к
возникновению ошибки и операция вернется к настройке по умолчанию. Тем не менее Dip-переключатель 4
позволяет сделать выбор нескольких штырьков.
Семи сегментный
дисплей

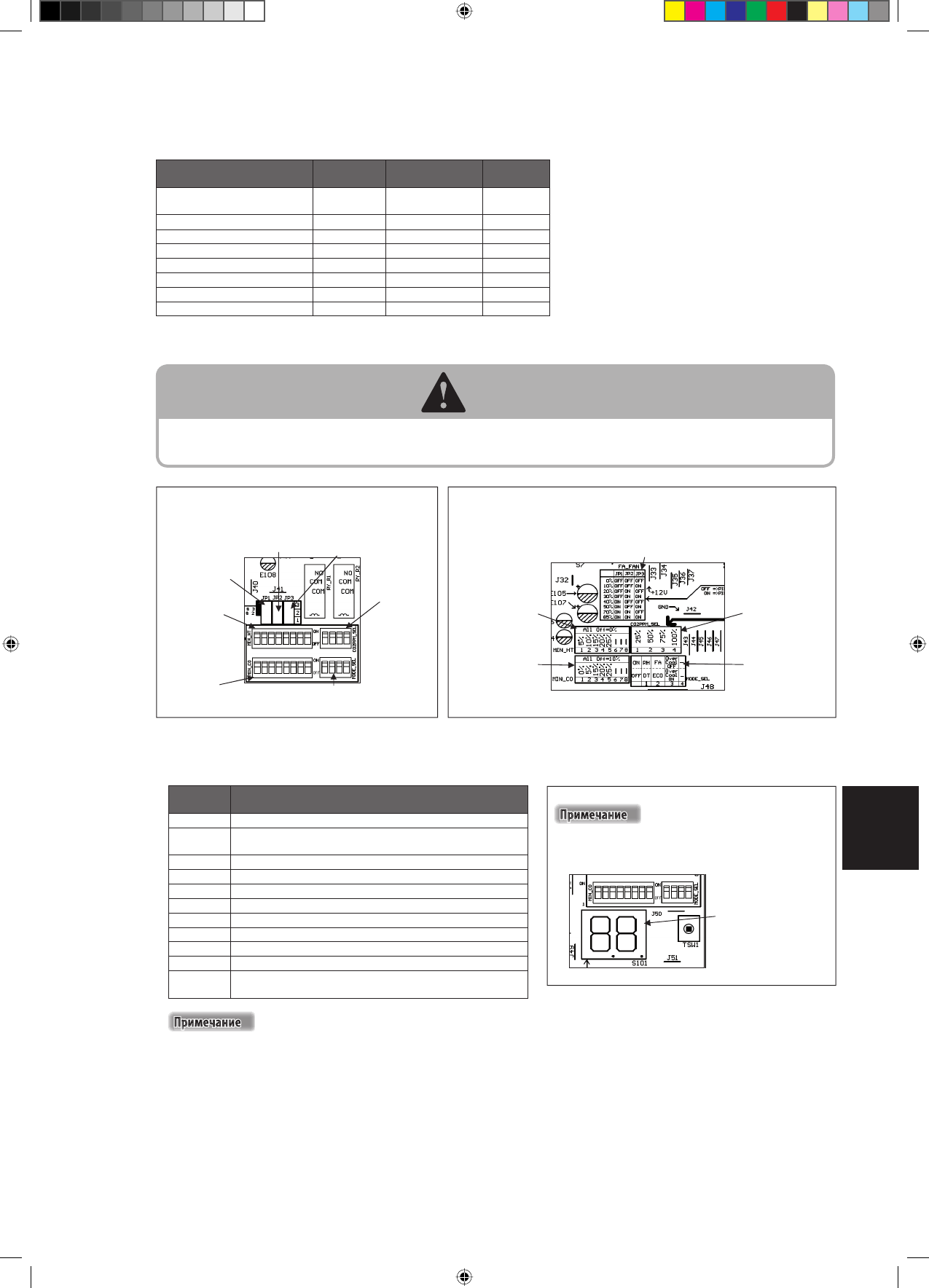

Расположение dip-переключателей и
шунтовых джамперов на плате контроллера
экономайзера:
Шунтовый
джампер 1
Шунтовый джампер 2
Шунтовый джампер 3
Dip-
переключатель 3
Dip-переключатель 4
Dip-переключатель 2
Dip-переключатель 1
Обозначения на плате контроллера
экономайзера:
Обозначения
для значений
выбора для Dip-
переключателя 1.
Обозначения
для значений
выбора для Dip-
переключателя 3.
Обозначения
для значений
выбора для Dip-
переключателя 2.
Обозначения
для значений
выбора для Dip-
переключателя 4.
Обозначения для значений выбора для
шунтового джампера 1, 2 и 3.
На плате контроллера экономайзера имеется два светодиодных индикатора - зеленый и красный. Зеленый
светодиодный индикатор мигает, когда включена плата контроллера экономайзера. Красный светодиодный
индикатор мигает при возникновении ошибки (ок). Смотри коды ошибок и их значения в таблице ниже:-
ü
При возникновении ошибки (ок) и невозможности устранить неисправностей для их обнаружения
и устранения обращайтесь к официальному местному дилеру/ специалисту по техническому
обслуживанию. Тем не менее, все ошибки, возникающие в плате контроллера экономайзера, никоим
образом не влияют на нормальную работу кондиционера, устанавливаемого на крыше.
Код
ошибки
Неисправность
F0
Дефектный/неисправный актуатор приточного воздуха
F1
Дефектный/неисправный актуатор возвратного
воздуха
F2
Ошибка коммуникации
F3
Датчик СО
2
замкнут
F4
Датчик СО
2
разомкнут
F5
Датчик приточного воздуха RH замкнут
F6
Датчик приточного воздуха RH разомкнут
F7
Датчик возвратного воздуха RH замкнут
F8
Датчик возвратного воздуха RH разомкнут
F9
Включение актуатора защиты
FA
Выбор нескольких штырьков Dip-переключателя 1, 2
или 3
Коды ошибок будут показаны на семи
сегментном дисплее на плате контроллера
экономайзера.
Шунтовый джампер 1, 2 и 3: Минимальная настройка отверстия приточного воздуха в режиме вентилирования, в
котором различные установки отверстия достигаются посредством выбора различных штырьков. Присвойте имя
шунтовому джамперу 1 = JP1, шунтовому джамперу 2 = JP2 и шунтовому джамперу 3 = JP3; для выбора различных
положений джампера для отверстия приточного воздуха смотри таблицу ниже:-
