NEDERLANDS

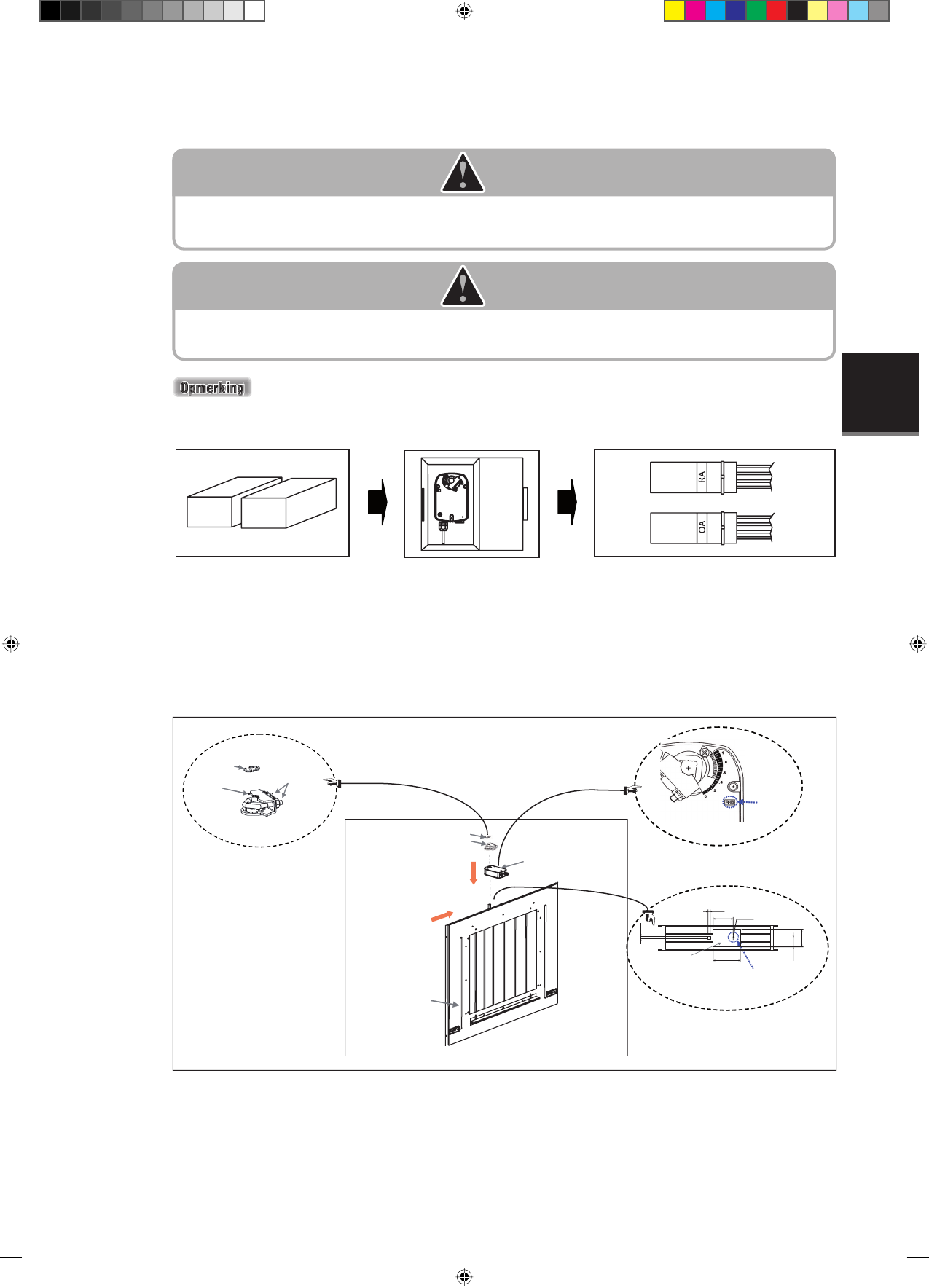

STAP 6
-
Bevestig eenstuks Belimo actuator, LF24-SR (item 1) met het label "OA" aan het zijpaneel met schokbreker voor
buitenlucht (item 2). Lijn de opening van de actuator uit met de as van de schokbreker en steek deze in.
LET OP 1
De standaard instelling voor de schokbreker voor retourlucht (item 2) dient volledig gesloten te zijn. Zorg dat deze
schokbreker zich in de "volledig gesloten" positie bevindt, voordat u de actuator bevestigt. Als u dit niet doet, zullen er
fouten optreden als de eenheid normaal werkt.
LET OP 2
De oppervlakte van de actuator die naar boven gericht is/naar buiten dient te zijn gelabeld met het symbool "R" om
zeker te zijn dat de modulatie van de actuator in de richting van met de klok mee plaatsvindt. Als u dit niet doet, zullen
er fouten optreden als de eenheid met de zuinigheidsfunctie normaal werkt.
-
Vervolgens maakt u de 1pc schroef M4x12 (item 14) op de steunbeugel van de schokbreker vast. Steek de
schroefdraad niet volledig in, maar steek slecht tot maximal 2/3e van de schroefdraad in. Bevestig de actuator
aan de steunbeugel door de steunbeugel dichter bij de as van de schokbreker te brengen. De functie van schroef
M4x12 is om de actuator goed vast te houden en tijdens modulatie slippen te voorkomen.
-
Vervolgens steekt u de klem in de as en vergrendelt de actuator met een klemring. Maak de moeren van de
klem goed vast door de verstelbare spanner te gebruiken. Merk dat de klem en de klemring samen komen met
de actuator als de standaard onderdelen. U kunt deze onderdelen binnen de doos van de actuator vinden.
Er zijn twee stukken Belimo actuator, LF24-SR (item 1) in de zuinigheidskit die bij de kartonnen dozen wordt
geleverd. Open de dozen en herken het label op de draad. De actuator die gebruikt wordt in stap 6 is de
actuator met het label "OA".
Twee stuks van item 1 in
kartonnen dozen.
Kijk naar het label op de draad. Een van hen wordt
aangeduid met "RA", terwijl de andere "OA" is.
Open de doos.
OF
Item 2
12
12
110
Ø3
150
45
90
Klemring
Klem
Twee stuks
moeren (goed
aanschroeven)
Overzicht met details
voor klem en klemring
Klemring
Klem
Item 1 (met label "OA")
Met het
label
met het
symbool
"R"
Detailoverzicht voor
actuator
Maak M4x16 schroef op deze opening
vast, steek de schroefdraad niet volledig
in, maar steek slechts 2/3e van de
draad in.
Bovenaanzicht voor schokbreker
Steunbeugel
a) Bevestig de aandrijver
aan de as van de demper,
grendel vervolgens vast met
een borgveer en klem.
b) Steek schroef M4x12
in, breng de steunbeugel
vervolgens dichter bij
de as van de demper.
Opmerking: Steunbeugel
bevindt zich aan de
bovenkant van de demper.
