STAP 7
-

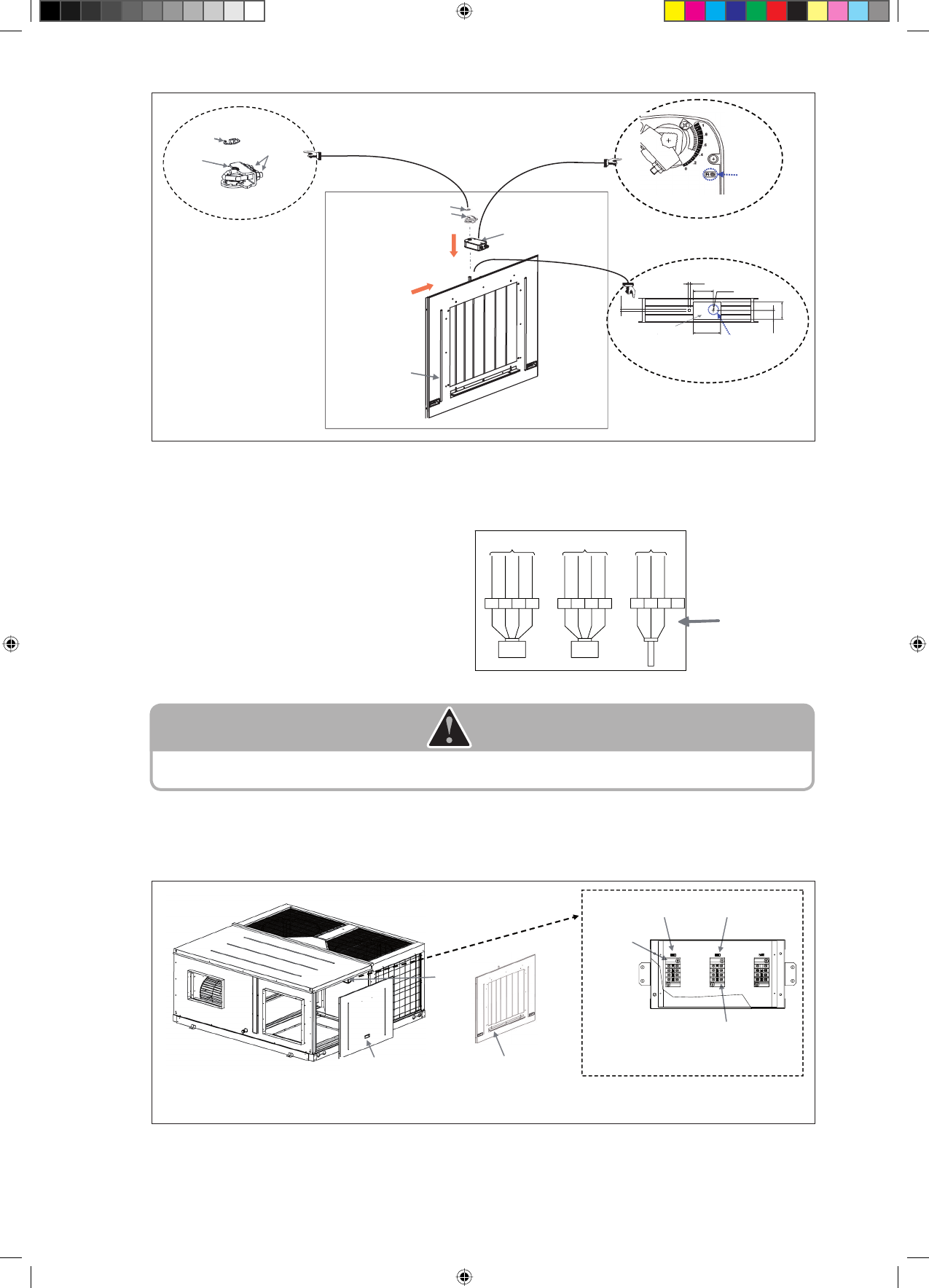

Sluit Belimo actuator aan, LF24-SR (item 1) met label "RA", die zich nu bevindt bij de schokbreker voor de
constructie aan het basispaneel binnen op het eindpuntblok met label "RA" binnen de kabelkast.
-
Er zijn vier draden op de actuator met verschillende kleuren (zwart, rood, groen en wit). Sluit de draden aan
zoals u hieronder ziet:
Sticker met
bedradingsdiagram
op de voorkant van
de kabelkast.
-
Sluit Belimo actuator aan, LF24-SR (item 1) met label "OA", die zich nu bevindt bij de schokbreker voor de
constructie aan het zijpaneel op het eindpuntblok met label "OA" binnen de kabelkast. Volg dezelfde method
gebruikt voor bedradingsaansluiting tussen actuator "RA" en eindpuntblok "RA". Vervolgens bevestigt u het
zijpaneel aan de eenheid. Mogelijk dient u de actuatordraden goed te schikken door kabelklemmen te gebruiken
(veldtoevoer), voordat u het zijpaneel aan de eenheid bevestigt.
LET OP
Verkeerde bedradingaansluiting kan zorgen, dat de aandrijver of het bord van de controller van de zuinigheidsmodule
verkeerd werkt of ook beide. Klem de draden met afneembare kabelklemmen onder de kabelkast.
Zijpaneel in standaard
eenheid, die in stap 5
wordt verwijderd.
Kabelkast
Zijpaneel wordt standaard geleverd
bij doos met zuinigheidskit, die op
de aandrijver wordt aangebracht in
stap 6. Bevestig dit paneel aan unit.
Eindpuntblok
met label
"RA"- moet
verbonden
worden met
actuator met
label "RA".
Label "RA"
Label "OA"
Eindpuntblok met label "OA"- moet verbonden
worden met actuator met label "OA".
Detailoverzicht over kabelkast
Draad met een
zwart kleur
- sluit aan op eerste pool van
aansluitblok met label "GND".
Draad met een
rode kleur
- sluit aan op tweede pool van
eindpuntblok met lade "+24V".
Draad met een
groene kleur
- sluit aan op derde pool van
eindpuntblok met lade "DCV".
Draad met een
witte kleur
- sluit aan op vierde pool van
eindpuntblok met lade "FB".
(Raadpleeg de sticker met het bedradingsdiagram
dat zich bevindt op de voorkant van de kabelkast.)
NAAR PCB3 (ECO)
CN_ACT_RA
NAAR PCB3 (ECO)
CN_ACT_OA
NAAR PCB3 (ECO)
CN_C02
TB RA
TB OA
TB C02
ZW
AR
T
ROOD
GROEN
WIT
ZW
AR
T
ROOD
GROEN
WIT
ZW
AR
T
ROOD
WIT
GND +24V DCV
FB
GND +24V DCV
FB
GND +24V
FB
RA ACTUATOR
OA ACTUATOR
C02-SENSOR
Item 2
12
12
110
Ø3
150
45
90
Klemring
Klem
Twee stuks
moeren (goed
aanschroeven)
Overzicht met details
voor klem en klemring
Klemring
Klem
Item 1 (met label "OA")
Met het
label
met het
symbool
"R"
Detailoverzicht voor
actuator
Steunbeugel
Bovenaanzicht voor schokbreker
Maak M4x16 schroef op deze opening
vast, steek de schroefdraad niet
volledig in, maar steek slechts 2/3e
van de draad in.
a) Bevestig de aandrijver
aan de as van de demper,
grendel vervolgens vast met
een borgveer en klem.
b) Steek schroef M4x12
in, breng de steunbeugel
vervolgens dichter bij
de as van de demper.
Opmerking: Steunbeugel
bevindt zich aan de
bovenkant van de
demper.
