17
SVENSKA
Installera tillbaka skivremmen. Justera remmens spändhet. Slutligen, installera tillbaka sidopanelen. Se Notering 1.
För nedåtfl ödesomvandling behöver remlängden ändras.
För enhet med standarddrivenhet, remlängd = a mm
Axel till axel-avstånd för nedåtfl öde, C-C
= b mm
UATYQ250
UATYQ350
UATYQ450
UATYQ550
UATYQ600
UATYQ700
a
1382
1357
1250
1382
1382
1382
b
375
388
375
445
445
435
G

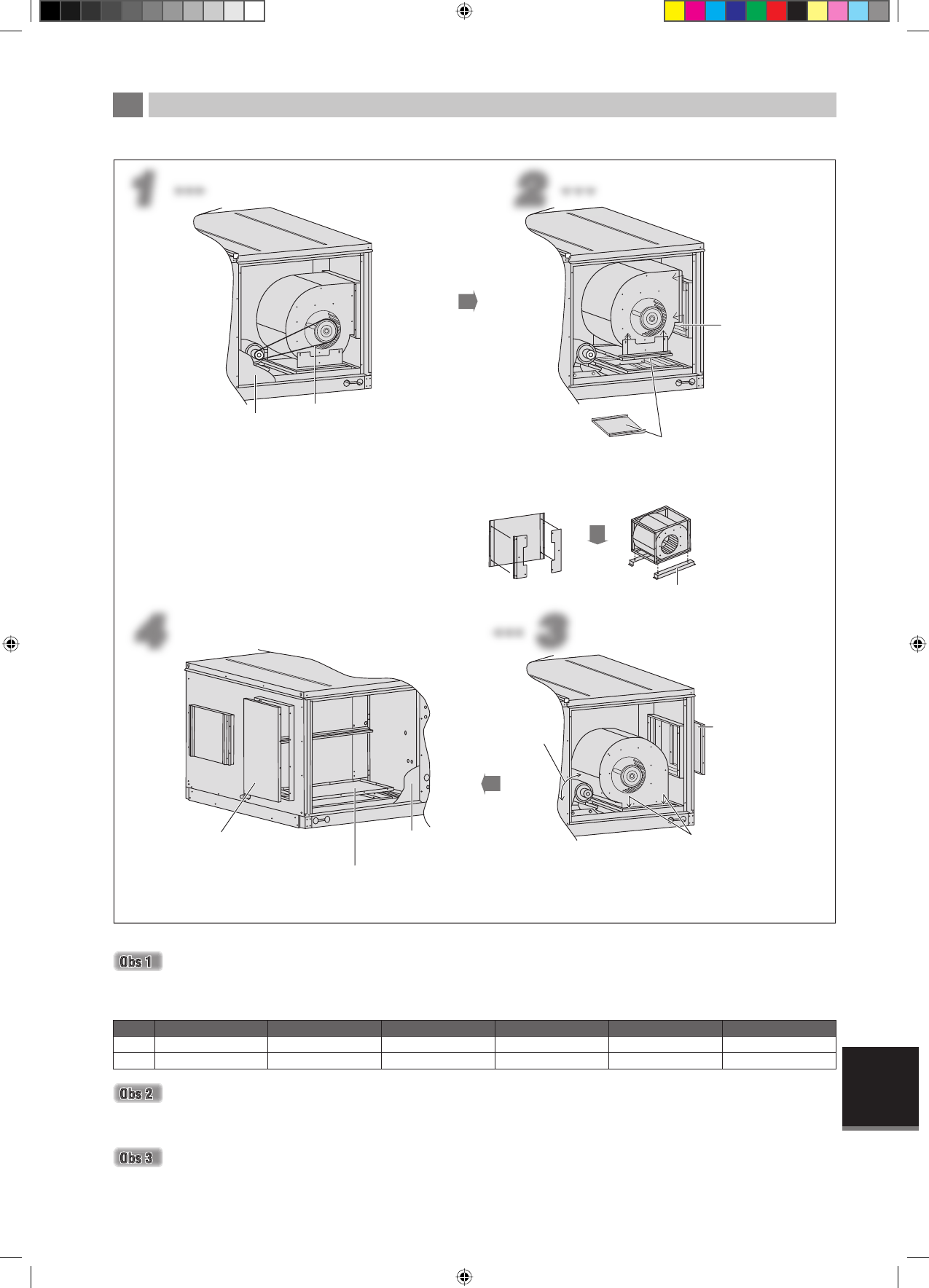

Enhetsomvandling
Om standardenhet skall omvandlas till nedåtfl ödesenhet, följ stegen nedan:
UATYQ250, 350, 450, 550, 600 & 700
Tätningsmedel som packning (anskaff as separat) skall placeras mellan metallhöljet och fl änsen. Utöver det skall
vattentät silikon appliceras vid alla sammanfogningsställen, skruvhål och öppningar för att säkra vattentäthet.
Se tekniska data för fl äktkurvan och tekniska uppgifter om ställbar remskiva.
Avlägsna
sidopanelen
Avlägsna
Skivremmen
Ta loss
blåsarstödet
Losstagen
blåsare
Ta bort skruvarna
på båda sidor
För UATYQ250:
De två sidoplattornas skruvning
på blåsarstödet är så som visas
För UATYQ350, 450, 550, 600 & 700
De två
nedåtfl ödesstukturerna
skruvas på på blåsaren
Täck den
horisontella
tillförselöppningen
med blåsarstödet
som tagits loss
från blåsaren och
skruva fast hårt. Se
Notering 2.
Vänd blåsaren så att den är vänd
nedåt. Skruva ur skruvarna på
båda sidorna.
Installera tillbaka
skivremmen. Justera
remmens spändhet
genom rörelse av
motorbasen.
Täck den horisontella
returöppningen med
höljet och skruva åt tätt.
Se Notering 2.
Skruva loss det vertikala
returhöljet från baspanelen
Avlägsna sidopanelen
på retursidan
Slutligen, installera tillbaka sidopanelen.
1
1
ÑÑÑ
2
2
ÇÇÇ
ÉÉÉ
3
3
4
4
