36

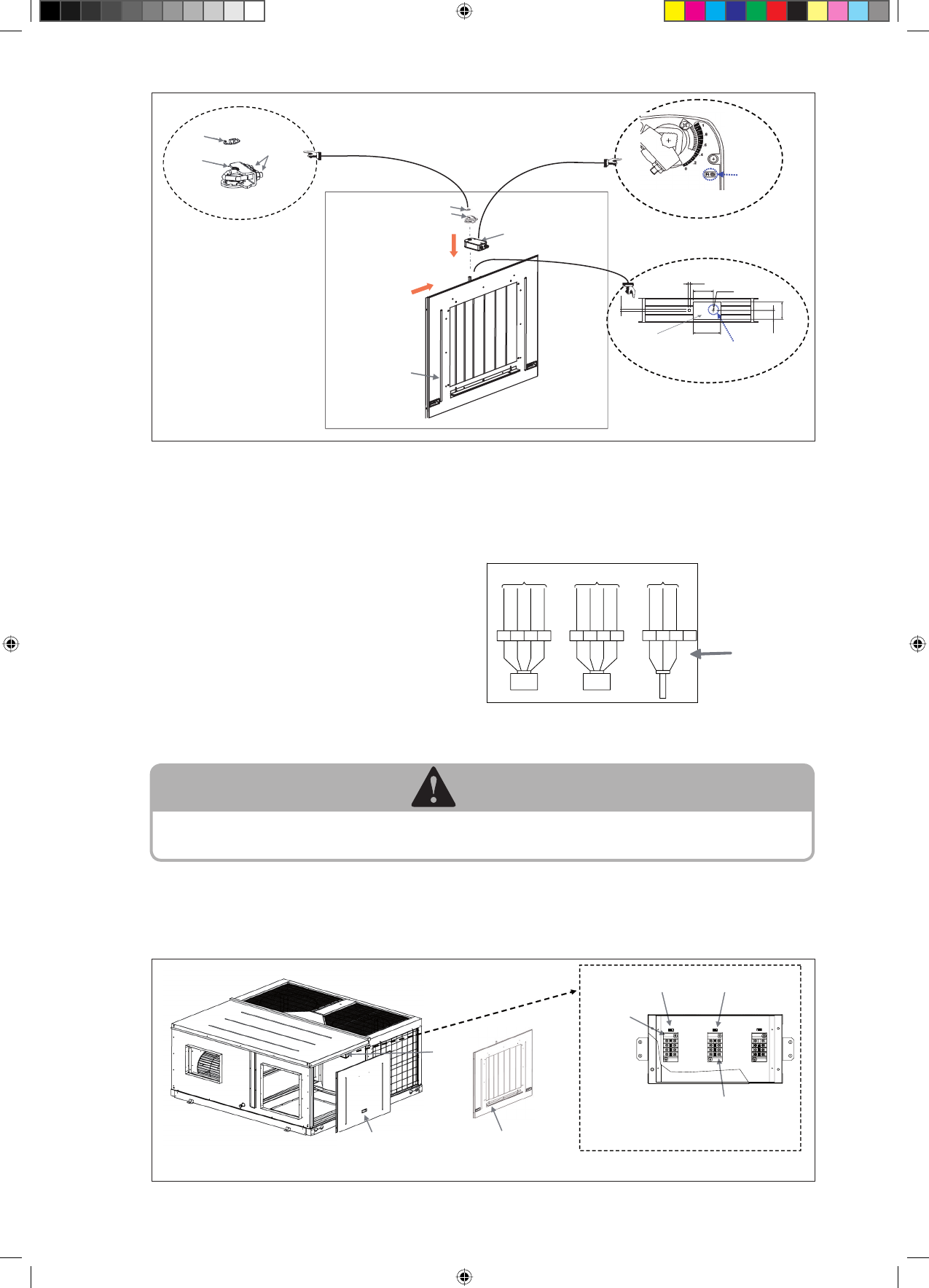

ШАГ 7
-
Подключите привод Belimo LF24-SR (деталь 1) с маркировкой ‘RA’, который теперь расположен на собранной
на внутренней панели-основании заслонке, к клеммному блоку с маркировкой ‘RA’, расположенному внутри
соединительной клеммной коробки.
-
На приводе имеется четыре провода разного цвета (черный, красный, зеленый и белый). Выполните подключение
проводов, как указано ниже:
Провод черного цвета - подсоедините к первому
полюсу клеммного блока с
маркировкой
“
GND
”
.
Провод красного цвета - подсоедините ко второму
полюсу клеммного блока с
маркировкой
“
+24V
”
.
Провод зеленого цвета - подсоедините к третьему
полюсу клеммного блока с
маркировкой
“
DCV
”
.
Провод белого цвета
- подсоедините к четвертому
полюсу клеммного блока с
маркировкой
“
FB
”
.
(Вы можете свериться с наклейкой, содержащей
схему проводки, расположенной на передней крышке
соединительной клеммной коробки.)
Наклейка
со схемой
проводки
на передней
крышке
соединительной
клеммной
коробки
-
Затем подключите привод Belimo LF24-SR (деталь 1) с маркировкой
“
OA
”
, который теперь расположен на собранной на
боковой панели заслонке, к клеммному блоку с маркировкой
“
OA
”
, расположенному внутри той же соединительной
клеммной коробки. При подсоединении проводов следуйте тому же принципу, который использовался при
соединении проводки между приводом
“
RA
”
и клеммным блоком
“
RA
”
. Затем прикрепите боковую панель к блоку.
Перед тем, как прикрепить боковую панель к блоку, возможно, потребуется упорядочить с помощью кабельных стяжек
(приобретаются на месте) расположение проводов привода.
ОCTOPOЖHO
Неправильное подсоединение проводов может привести к нарушению функционирования привода или платы контроллера
экономайзера, или сбою в работе обоих устройств. Соедините провода с помощью разъемных кабельных стяжек под
соединительной клеммной коробкой.
Боковая панель
стандартного блока,
которая была снята в шаге 5.
Соединительная
клеммная
коробка
Боковая панель поставляется вместе
с комплектом экономайзера, который
собирается вместе с приводом в шаге
6. Прикрепите эту панель к блоку.
Клеммный
блок с
маркировкой
“
RA
”
– следует
соединить с
приводом с
маркировкой
“
RA
”
Маркировка
“
RA
”
Маркировка
“
OA
”
Клеммный блок с маркировкой
“
OA
”
– следует
соединить с приводом с маркировкой
“
OA
”
.
Детальный ракурс соединительной клеммной коробки
TO PCB3 (ECO)
CN_ACT_RA
TO PCB3 (ECO)
CN_ACT_OA
TO PCB3 (ECO)
CN_C02
TB RA
TB OA
TB C02
ЧЕРНЫЙ
КР
АСНЫЙ
ЗЕ
ЛЕНЫЙ
БЕ
ЛЫЙ
ЧЕРНЫЙ
КР
АСНЫЙ
ЗЕ
ЛЕНЫЙ
БЕ
ЛЫЙ
ЧЕРНЫЙ
КР
АСНЫЙ
БЕ
ЛЫЙ
GND +24V
DCV
FB
GND +24V DCV
FB
GND +24V
FB
ПРИВОД RA
ПРИВОД OA
ДАТЧИК СО2
Стопорное кольцо
Зажим
Деталь 1
(с маркировкой
“
OA
”
)
Деталь 2
Зажим
Стопорное кольцо
2 гайки (надежно
затяните)
Детальный ракурс стопорного
кольца и зажима
Затяните на этом отверстии винт M4x16, при этом не
вставляйте полностью винтовую резьбу. Вставьте
только 2/3 части винтовой резьбы.
Вид сверху для заслонки
Маркировка
символом
“
R
”
Детальный ракурс привода
12
12
110
Ø3
150
45
90
Опорный кронштейн
a) Установите привод
на вал заслонки, затем
зафиксируйте его с помощью
стопорного кольца и зажима.
b) Вставьте винт
M4x12, затем поднесите
опорный кронштейн к
валу заслонки.
Примечание: Опорный
кронштейн находится в
верхней части заслонки.
