39
SVENSKA
G
Behovsstyrd ventilation
- En teknik för att minska energiförbrukningen och samtidigt bibehålla tillräcklig luftkvalitet är behovsstyrd ventilation.
Istället för en inställning på en fast luftersättningsnivå, används en koldioxidsensor (CO
2
sensor) för att kontrollera nivån
dynamiskt, baserat på utsläpp av byggnadens inneboende.
- CO
2
sensor är en valfri komponent som fi nns som tillbehör. Se följande information för rekommendation av val av CO
2
sensor:
(i)
Typ: Rörmonterad typ
(ii) Eff ektförbrukning: 24 VDC, 50Hz
(iii)
Driftstemperatur: 0 ~ 52°C
(iv)
Omgivningstemperatur: -15 ~ 52ºC
(v)
Mätområde: 0 ~ 5000 ppm (beror på användning)
(vi)
Utspänning: 2 ~ 10 VDC
(vii) Kabelstorlek:
AWG18
(viii) Högsta tillåtna ström: 7A
(ix)
Efterlevnadsstandarder: För att följa lokala och nationella bestämmelser
- Ekonomikontrollen levereras med en inbyggd programvara som är klar för integration med CO
2
sensor. Den
aktiveras endast i ekonomiläge. Användaren har möjlighet att välja olika tröskelvärden via Dip-kontakt 3. Se
hårdvaruinställningsriktlinjer som visas i del (D) (v) under kapitlet
”
KONTROLLGUIDE
”
i denna handbok för val av CO
2
PPM nivåtröskelvärden.
Till exempel: För att använda en CO
2
sensor med mätområde från 0 ~ 5000 ppm med tröskelvärdet 1250PPM måste
användaren göra följande åtgärder:-
Steg 1: Aktivera SW4 i den enda Dipkontakten i kontrollpanelens moderkor t till ON (standard
fabriksinställning är i läge OFF).
Steg 2: Aktivera panelparameter G6 (ekonomikontroll) i fj ärrkontrollen till
”
1
”
(ON) läge (standard
fabriksinställning är i
”
0
”
(OFF) läge).
Steg 3: Se till att SW2 i Dip-kontakt 4 (ekonomistyrkort) är i läge OFF (standard fabriksinställning är i
läge OFF).
Steg 4: Aktivera SW1 i Dip-kontakt 3 (Ekonomistyrkort) till läge ON (standard fabriksinställning är i läge
OFF).
{ SW1 i Dip-kontakt 3 = 25%, beräkning motsvarar 25% av 5000 ppm eller motsvarande 1250
PPM }.
- Om
CO
2
-sensorn utsätts för utomhusmiljö
,
täck sensorn med ett stänkskydd (IPX4) med skruv som låsmekanism eller
liknande metod för att förhindra att vatten kommer in i CO
2
-sensorn och även för att undvika möjlig kontakt med
sensorn. Anslutningen till CO
2
-sensorn är spänningsförande.

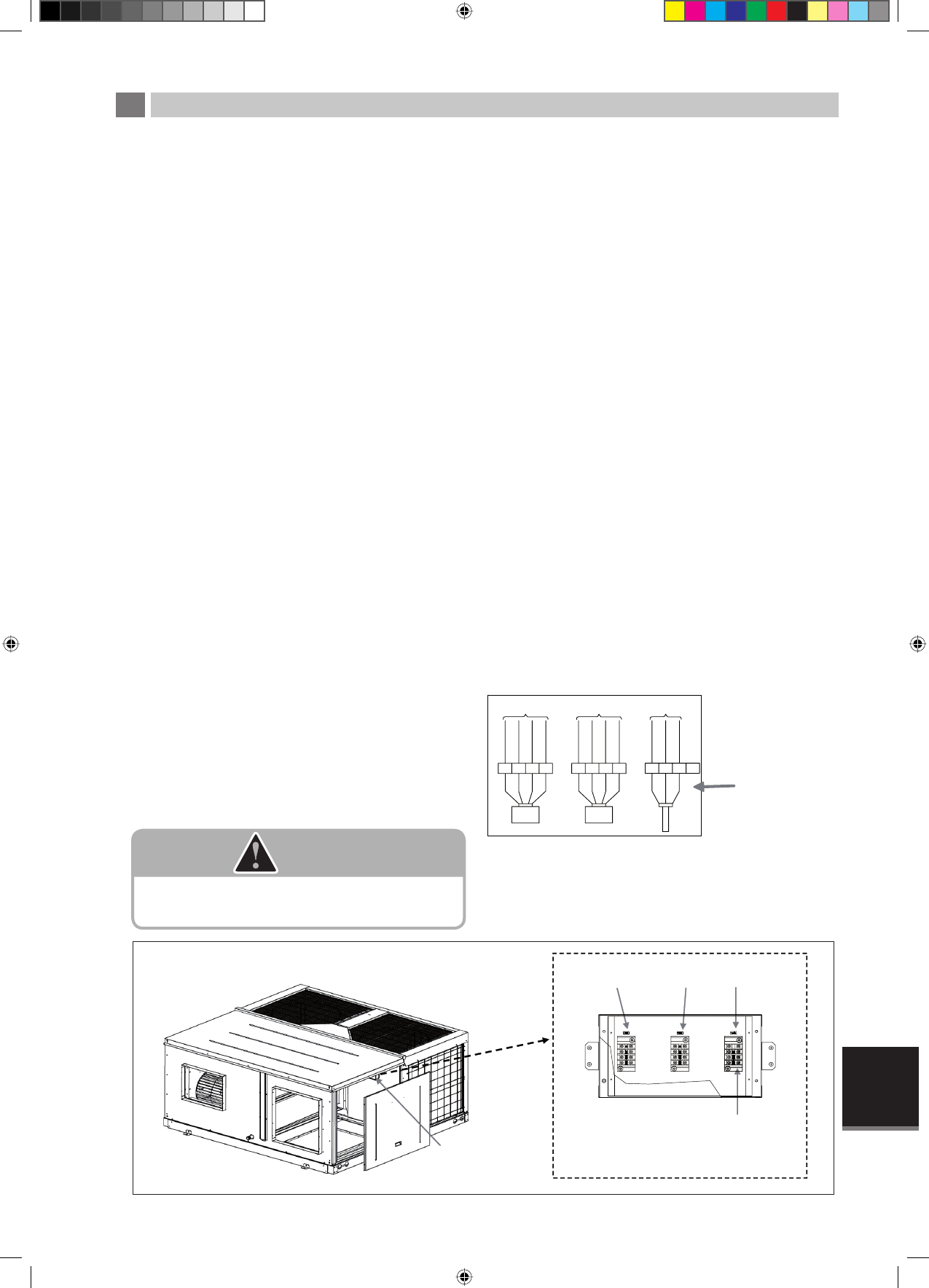

- Anslut sedan kabeln från CO
2
sensor till kopplingsboxen i inomhusutrymmet i enheten. Det fi nns tre kablar på CO
2
sensorn. Anslut kablarna enligt nedan:
Kopplingss-
chemadekalen
som fi nns på
frontpanelen
på kopplings-
dosan
VARNING
Felaktig kabelanslutning kan orsaka fel på CO
2
-sensorn
eller ekonomistyrkortet eller båda. Förbind kablarna med
löstagbara buntband under kopplingsdosan.
Etikett
”
RA
”
Kopplingsdosa
Etikett
”
OA
”
Etikett
”
CO
2
”
Kopplingsplint med etiketten
”
CO
2
”
- skall anslutas till CO
2
sensor.
Detaljbild av kopplingsdosan
TILL PCB3 (ECO)
CN_ACT_RA
TILL PCB3 (ECO)
CN_ACT_OA
TILL PCB3 (ECO)
CN_C02
TB RA
TB OA
TB C02
SV
AR
T
RÖD
GRÖN
VIT
SV
AR
T
RÖD
GRÖN
VIT
SV
AR
T
RÖD
VIT
GND +24V DCV
FB
GND +24V DCV
FB
GND +24V
FB
STÄLLDON RA
STÄLLDON OA
C02 SENSOR
Systemets
jordkabel
- anslut till första polen på plinten
med etiketten
”
GND
”
.
+24VDC live kabel
- anslut till andra polen på plinten
med etiketten
”
+24V
”
.
Uteff ekt/ feedback
signalkabel
- anslut till tredje polen på plinten
med etiketten
”
FB
”
.
(Ni kan hänvisa till kopplingsschemadekalen som fi nns
på frontpanelen på kopplingsdosan.)
