31
Ε
Λ
ΛΗΝΙΚΆ

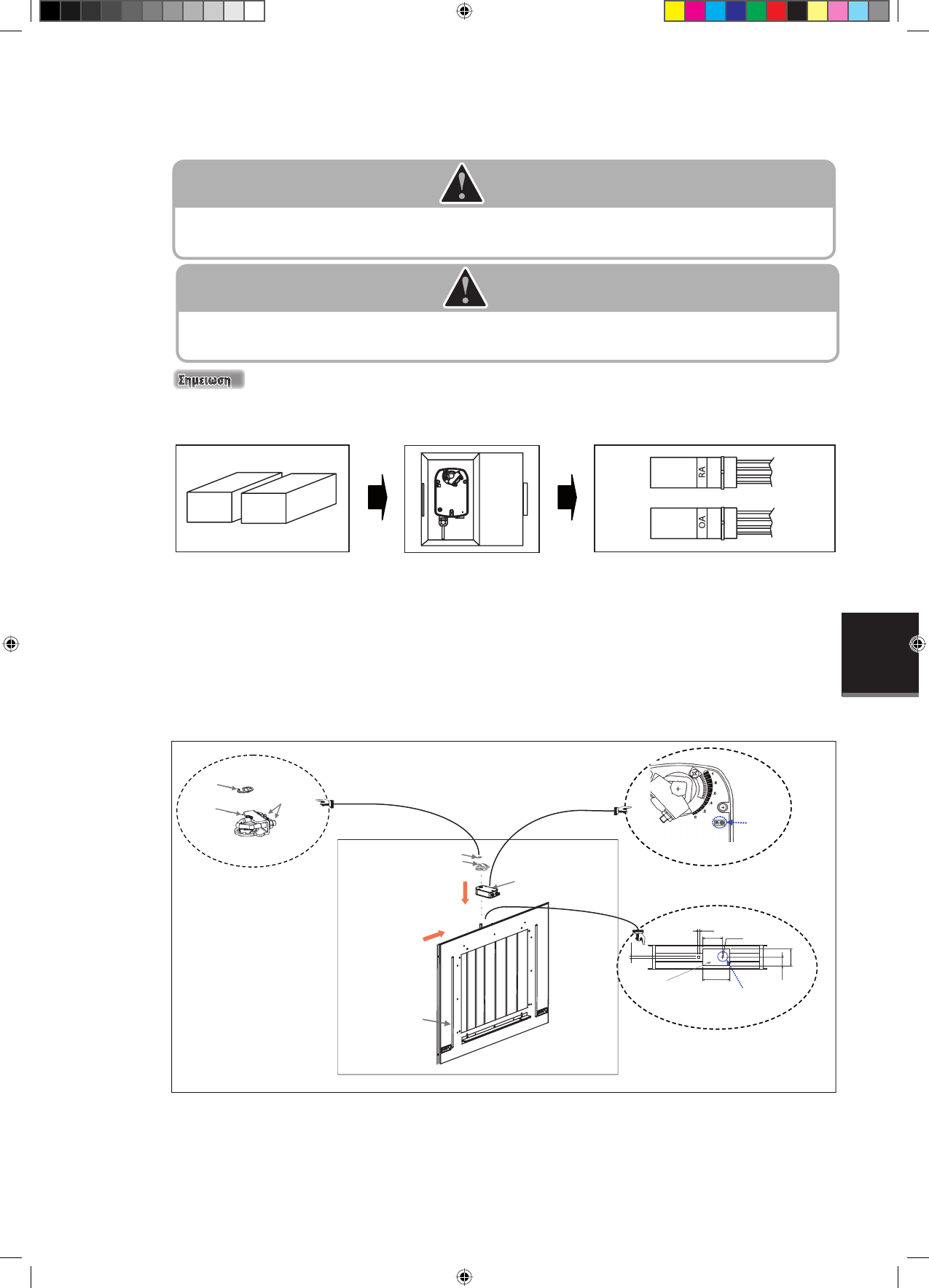

ΒΗΜΑ 6
-
Τοποθετήστε 1 κομμάτι ενεργοποιητη Belimo LF24-SR (αντικείμενο 1) 'OA' στο πλαϊνό πάνελ με την εξωτερική
παροχέτευση του αέρα (αντικείμενο 2). Ευθυγραμμίστε και εισάγετε την τρύπα του ενεργοποιητη στον άξονα
της παροχέτευσης.
ΠΡΟΣΟΧΗ 1
Η ρύθμιση προεπιλογής για την παροχέτευση εξωτερικού αέρα (αντικείμενο 2) θα κλείσει τελείως. Σιγουρευτείτε ότι
αυτή η παροχέτευση είναι στην
"
πλήρως κλειστή
"
θέση πριν να τοποθετήσετε τον ενεργοποιητη. Αποτυχία να γίνει αυτό
θα προκαλέσει σφάλματα κατά τη διάρκεια της κανονικής λειτουργίας της μονάδας.
ΠΡΟΣΟΧΗ 2
Η επιφάνεια του ενεργοποιητη η οποία κοιτά προς τα επάνω/εξω θα φέρει το σύμβολο 'R' για να διασφαλίσει την
περιστροφή του ενεργοποιητη σε αριστερόστροφη κατεύθυνση. Αποτυχία να γίνει αυτό θα προκαλέσει σφάλματα κατά
τη λειτουργία της μονάδας με τη λειτουργία του εξοικονομητη.
- Μετά
,
σφίγγει 1 βιδα M4x12 (αντικείμενο 14) στη βάση στήριξης της παροχέτευσης. Μην εισάγετε πλήρως το
σπείρωμα της βίδας
,
αλλά μόνο τα 2/3 του. Τοποθετήστε τον ενεργοποιητη στη βάση στήριξης φέρνοντας τη
βάση στήριξης πιο κοντά στον άξονα της παροχέτευσης.
,
Η λειτουργία της βίδας M4x12 είναι να κλειδώνει τον
ενεργοποιητη να μην γλιστρά κατά τη διαμόρφωση.
- Έπειτα
,
βάλτε τη μέγγενη μέσα στον άξονα και κλειδώστε τον ενεργοποιητη με ελατήριο συγκράτησης. Σφίξτε
τα παξιμάδια της μέγγενης καλά χρησιμοποιώντας το ρυθμιζόμενο κλειδί. Σημειώστε ότι η μέγγενη και το
ελατήριο συγκράτησης συνοδεύουν τον ενεργοποιητη όπως τα στάνταρ μέρη
,
θα τα βρείτε μέσα στο κουτί του
ενεργοποιητη.
Αντικειμενο 2
Ελατήριο
συγκράτησης
Μέγγενη
Αντικείμενο 1 (με
ετικέτα
"
ΟA
"
)
Ελατήριο συγκράτησης
Μέγγενη
2 τεμ. Παξιμάδια
(βιδώστε σφιχτά)
Προβολή λεπτομερειών για μέγγενη και
ελατήριο συγκράτησης
Με το
σύμβολο
'R'
Λεπτομερή προβολή για
ενεργοποιητη
Βάση στήριξης
Σφίξτε τη βίδα Μ4x16 σ
”
αυτην την τρύπα
,
μην
εισάγετε πλήρως το σπείρωμα της βίδας
,
αλλά
μόνο τα 2/3 του.
Άνω προβολή για παροχέτευση
Υπάρχουν 2 τεμ. Ενεργοποιητη Belimo LF24-SR (αντικείμενο 1) στο κιτ εξοικονομησης που συνοδεύει
τα χάρτινα κιβώτια. Ανοίξτε τα κουτιά και αναγνωρίστε την ετικέτα στο καλώδιο. Ο ενεργοποιητης που
χρησιμοποιείται στο βήμα 6 είναι αυτός με την ετικέτα
"
ΟA
"
.
2 τεμ. Αντικειμένου
1 σε χάρτινα κουτιά.
Αναγνωρίστε την ετικέτα στο καλώδιο. Ένα
από τα αντικείμενα υποδεικνύεται με το
"
RA
",
ενώ το άλλο με το
"
OA
"
.
Ανοίξτε το κουτί.
Η
12
12
110
Ø3
150
45
90
a) Συναρμολογήστε τον
ενεργοποιητή στον άξονα της
παροχέτευσης, μετά κλειδώστε
με ένα κλιπ και μέγγενη.
b) Εισάγετε βίδα
Μ4x12, μετά φέρτε το
στήριγμα πιο κοντά στον
άξονα παροχέτευσης.
Σημειωση : Το
στήριγμα βρίσκεται
στο επάνω μέρος της
παροχέτευσης.
