DEUTSCH
Modell: UATYQ 250, 350, 450, 550, 600 & 700
Kühlbetrieb
Heizbetrieb
Nr
Beschreibung der Bestandteile
1
Kompressor
2
Hochdruckschalter
3
Zugangsventil
4
Vierwegventil
5
Filtertrockner
6
Elektronisches Expansionsventil
7
Filter
8
Akkumulator
9
Niederdruckschalter
10
Magnetventil
11
Bypass Kapillarrohr
12
Innenraumwärmetauscher
13
Aussenraumwärmetauscher
14
Ventil 1 prüfen
15
Ventil 2 prüfen
16
Kompensator
17
Kapillarröhrchen

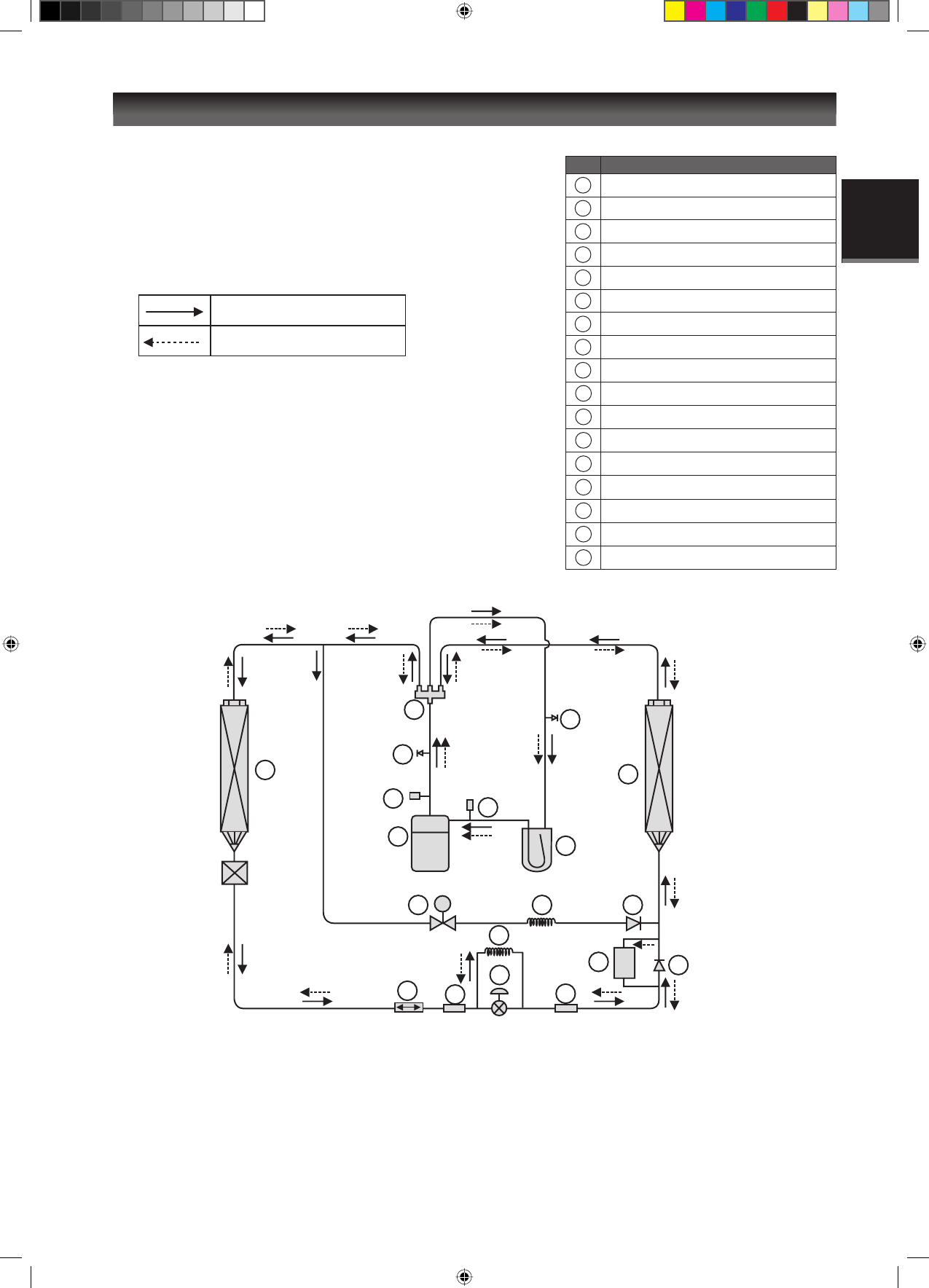

DIAGRAMM DES KÜHLKREISLAUFS
Hinweis:
(a) UATYQ350, 450, 550, 600 & 700 besteht aus 2 Kreisläufen.
(b) Teile-Nr. 15 & 16 sind nur für UATYQ350 anwendbar.
(c) Teile-Nr. 17 sind nur für UATYQ700 anwendbar.
