33

NEDERLANDS

STAP 9

-

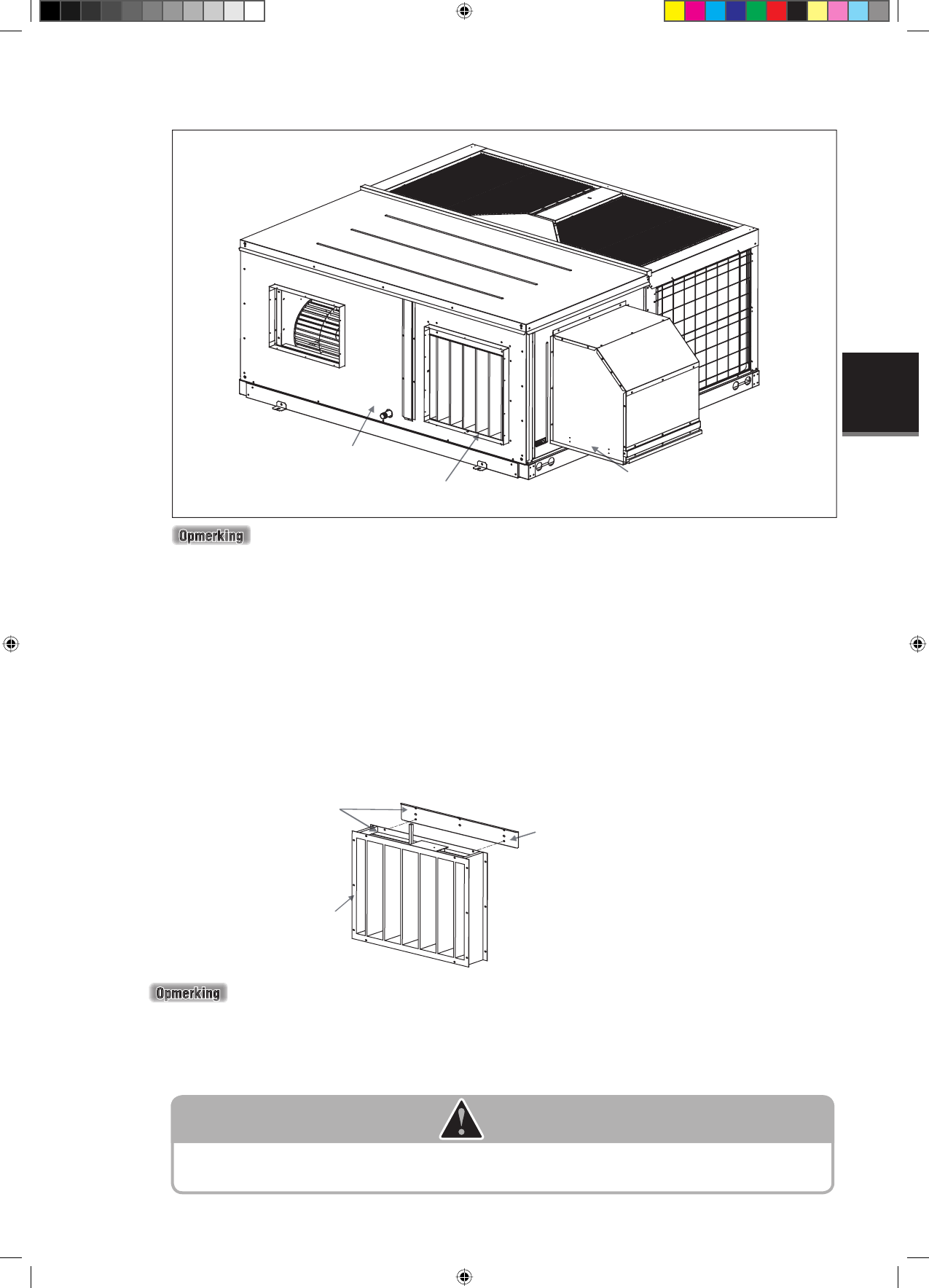

Tenslotte ziet u de eenheid met de zuinigheidskit, zoals u ziet in het onderstaande diagram:

Eenheid weergegeven in de diagrammen van stap 1 tot stap 9 zijn UATYQ350. Voor andere modellen moet
dezelfde methode worden gebruikt.

(ii)

Toepassing naar beneden retour (verticaal)

STAP 1
-

Verbreek de verbinding van de stroomtoevoer naar de eenheid en installeer een label voor vergrendeling voor de
veiligheid voor de installatie, inbedrijfstelling of service aan de zuinigheidskit. Breng alle nodige gereedschappen
in gereedheid, zoals hierboven beschreven.

STAP 2

-

Maak de houten krat van de zuinigheidskit open door de koevoet en de hamer te gebruiken. Verwijder vervolgens
de plastic wikkels die de losse onderdelen en de sluitingen bevatten door het snijdmes te gebruiken. Voer de
controle voor de installatie uit zoals hierboven beschreven.

STAP 3
-

Bevestig de steunbeugel, neerwaarts (item 12) tot schokbreker voor de retourlucht (item 11) door de schroef
M5x16 (item 13) te gebruiken die u standaard in de kit vindt meegeleverd.

Regenkap

Schokbreker
voor retourlucht

Eenheid voor
het dak

Schroef item 12
tot item 11.

Item 12

Item 11

STAP 4
-

Bevestig 1pc Belimo actuator, LF24-SR (item 1) aan schokbreker voor retourlucht (item 11). Lijn de opening van
de actuator uit met de as van de schokbreker en steek deze in.

LET OP 1

De standaard instelling voor de schokbreker voor retourlucht (item 11) dient volledig geopend te zijn. Zorg dat deze
schokbreker zich in de "volledig geopende" positie bevindt, voordat u de actuator bevestigt. Als u dit niet doet, zullen
er fouten optreden als de eenheid normaal werkt.

Ondersteuningsbeugel, neerwaarts (item 12) is niet beschikbaar bij de ECON0700. Sla stap 3 over en ga naar stap
4 als u het economizer-pakket wilt installeren.
