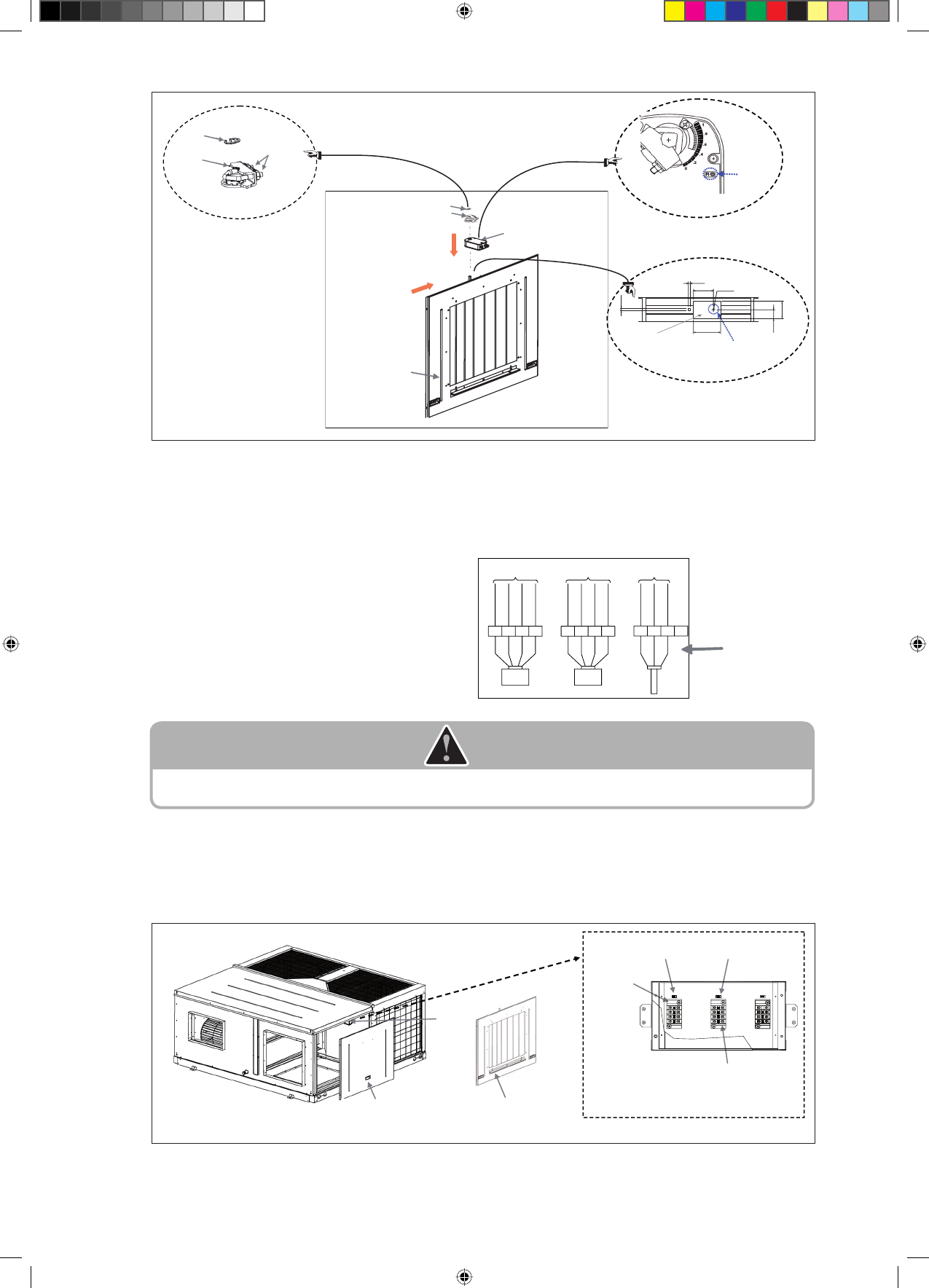

ΒΗΜΑ 7
-
Συνδέστε τον ενεργοποιητή Belimo, LF24-SR (αντικείμενο 1) με την ετικέτα
"
RA
"
, η οποία βρίσκεται τώρα στην
παροχέτευση συναρμολόγησης στο εσωτερικό πάνελ βάσης μέχρι τη λωρίδα ακροδεκτών με την ετικέτα
“
RA
”
μέσα στο κουτί συνδέσμων.
-
Υπάρχουν τέσσερα καλώδια στον ενεργοποιητή με διαφορετικά χρώματα (μαύρο
,
κόκκινο
,
πράσινο και λευκό).
Συνδέστε τα καλώδια όπως παρακάτω:
Μαύρο καλώδιο - συνδέστε στον πρώτο πόλο της λωρίδας
ακροδεκτών με ετικέτα 'GND'.
Κόκκινο καλώδιο - συνδέστε στο δεύτερο πόλο της λωρίδας
ακροδεκτών με ετικέτα '+24V'.
Πράσινο καλώδιο - συνδέστε στον τρίτο πόλο της λωρίδας
ακροδεκτών με ετικέτα 'DCV'.
Λευκό καλώδιο
- σ υ ν δ έ σ τ ε σ τον τ έ ταρτο π όλο τ η ς
λωρίδας ακροδεκτών με ετικέτα 'FB'.
(Μπορείτε να ανατρέξετε στο αυτοκόλλητο διάγραμμα
καλωδίωσης το οποίο τοποθετείται στο πρώτο κάλυμμα του
κουτιού σύνδεσης.)
Το αυτοκόλλητο
διάγραμμα
καλωδίωσης
στο μπροστινό
κάλυμμα
του κουτιού
σύνδεσης.
- Έπειτα
,
συνδέστε τον ενεργοποιητή Belimo
,
LF24-SR (αντικείμενο 1) με ετικέτα
"
ΟA
",
η οποία τώρα τοποθετείται
στην παροχέτευση συναρμολόγησης στο πλαϊνό πάνελ μέχρι τη λωρίδα ακροδεκτών με ετικέτα
"
ΟA
"
μέσα στο
κουτί συνδέσμων. Ακολουθήστε την ίδια μέθοδο που χρησιμοποιείται για σύνδεση καλωδίωσης ανάμεσα στον
ενεργοποιητή
"
RA
"
και τη λωρίδα ακροδεκτών
"
RA
"
. Έπειτα
,
προσαρτήστε το πλαϊνό πάνελ στη μονάδα. Μπορεί
να χρειαστεί να κάνετε τις κατάλληλες διευθετήσεις στα καλώδια του ενεργοποιητή χρησιμοποιώντας κολάρα
(παρέχεται στην εγκατάσταση) πριν προσαρτήσετε το πλαϊνό πάνελ στη μονάδα.
ΠΡΟΣΟΧΗ
Λανθασμένη σύνδεση καλωδίων μπορεί να προκαλέσει τη δυσλειτουργία του ενεργοποιητή ή του πίνακα του ελεγκτή
εξοικονόμησης ή και τα δύο. Δέστε τα καλώδια με κολάρα που αφαιρούνται στο κουτί συνδέσμων.
Λωρίδα
ακροδεκτών
με ετικέτα
'RA' – που θα
συνδεθεί με
ενεργοποιητή
με ετικέτα
"
RA
"
.
Ετικέτα 'RA' Ετικέτα
Λωρίδα ακροδεκτών με ετικέτα
"
ΟA
"
– που
θα συνδεθεί με ενεργοποιητή με ετικέτα
"
ΟA
"
.
Λεπτομέρεια όψης του κουτιού συνδέσμων
TO PCB3 (ECO)
CN_ACT_RA
TO PCB3 (ECO)
CN_ACT_OA
TO PCB3 (ECO)
CN_C02
TB RA
TB OA
TB C02
ΜΑ
ΥΡ
Ο
ΚΟ
ΚΚΙΝΟ
ΠΡ
ΑΣΙΝΟ
ΛΕΥΚ
Ο
ΜΑ
ΥΡ
Ο
ΚΟ
ΚΚΙΝΟ
ΠΡ
ΑΣΙΝΟ
ΛΕΥΚ
Ο
ΜΑ
ΥΡ
Ο
ΚΟ
ΚΚΙΝΟ
ΛΕΥΚ
Ο
GND +24V
DCV
FB
GND +24V DCV
FB
GND +24V
FB
ΕΝΕΡΓΟΠΟΙΗΤΗΣ RA
ΕΝΕΡΓΟΠΟΙΗΤΗΣ OA
ΑΙΣΘΗΤΗΡΑΣ C02
Ελατήριο συγκράτησης
Μέγγενη
Αντικείμενο 1
(με ετικέτα
"
ΟA
"
)
Αντικειμενο 2
Ελατήριο
συγκράτησης
Μέγγενη
2 τεμ. Παξιμάδια
(βιδώστε σφιχτά)
Προβολή λεπτομερειών για μέγγενη
και ελατήριο συγκράτησης
Βάση στήριξης
Σφίξτε τη βίδα Μ4x16 σ
"
αυτην την τρύπα
,
μην
εισάγετε πλήρως το σπείρωμα της βίδας
,
αλλά
μόνο τα 2/3 του.
Άνω προβολή για παροχέτευση
Με το
σύμβολο
'R'
Λεπτομερή προβολή για
ενεργοποιητη
12
12
110
Ø3
150
45
90
a) Συναρμολογήστε τον
ενεργοποιητή στον άξονα της
παροχέτευσης, μετά κλειδώστε
με ένα κλιπ και μέγγενη.
b) Εισάγετε βίδα
Μ4x12, μετά φέρτε το
στήριγμα πιο κοντά στον
άξονα παροχέτευσης.
Σημειωση: Το
στήριγμα βρίσκεται
στο επάνω μέρος της
παροχέτευσης.
Πλαϊνό πάνελ στη στάνταρ
μονάδα η οποία αφαιρείται στο
βήμα 5.
Κουτί
συνδέσμων
Πλευρικός πίνακας με κουτί κιτ
εξοικονόμησης το οποίο συναρμολογείται
με ενεργοποιητή στο βήμα 6.
Προσαρτήστε αυτό το πάνελ στη μονάδα.
