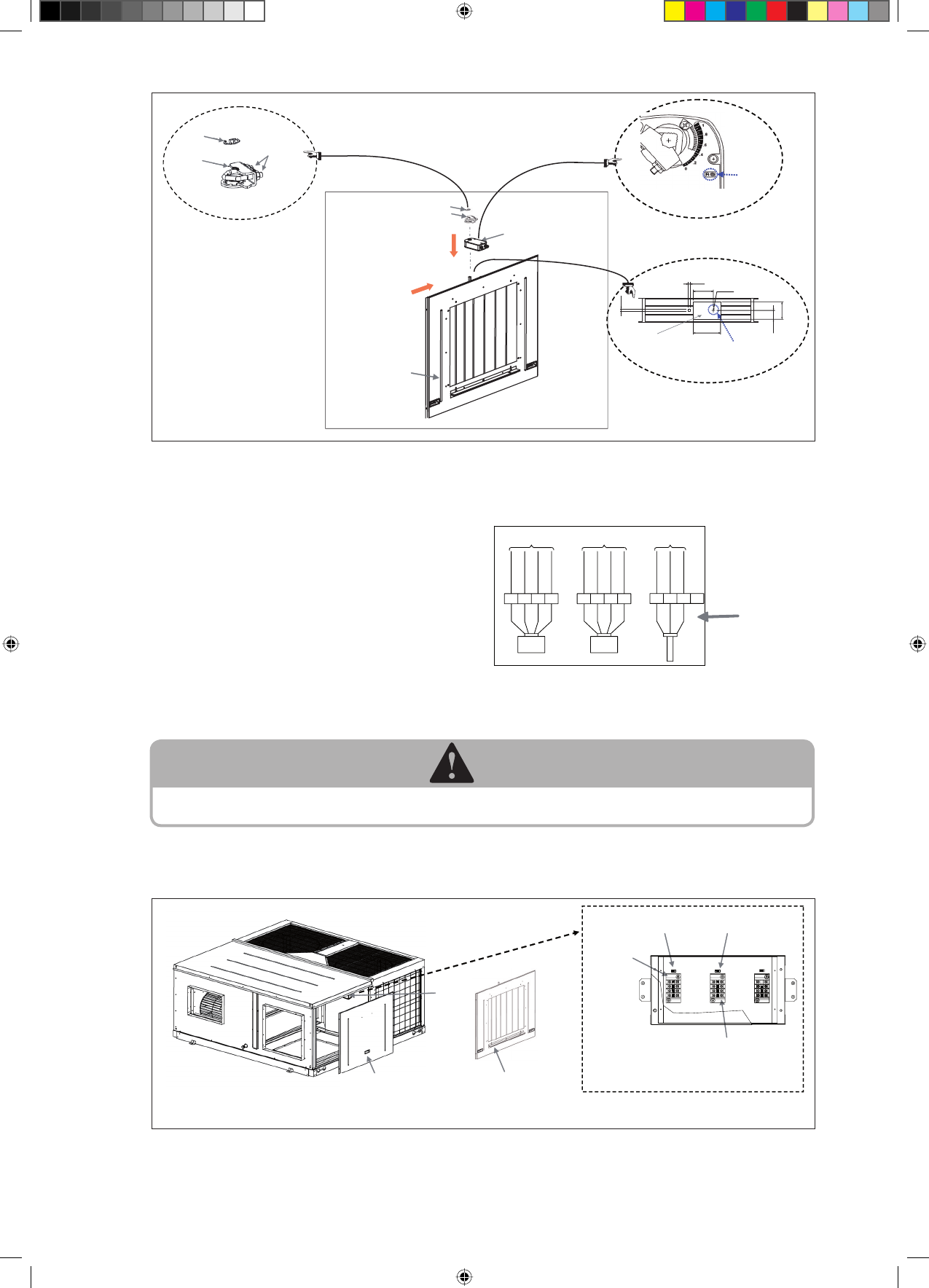

ADIM 7
-
İç taban panelindeki montaj damperinde bulunan, “RA” ile işaretli LF24-SR (kalem 1) Belimo aktüatörünü, bağlantı
kutusunun içindeki “RA” ile işaretli terminal bloğuna bağlayın.
-
Aktüatör üzerinde farklı renklerde dört adet kablo bulunmaktadır (siyah, kırmızı, yeşil ve beyaz) Kaboları şu
şekilde bağlayın:
Siyah renkli kablo
- “ G N D ” o l a r a k i ş a r e t l e n m i ş
terminal bloğunun ilk kutbuna
bağlayın
Kırmızı renkli kablo - “ + 2 4 V ” o l a r a k i ş a r e t l e n m i ş
t e r m i n a l b l o ğ u n u n i k i n c i
kutbuna bağlayın.
Yeşil renkli kablo
- “ D C V ” o l a r a k i ş a r e t l e n m i ş
te r m i n a l b l o ğ u n u n ü ç ü n c ü
kutbuna bağlayın.
Beyaz renkli kablo
- “FB” olarak işaretlenmiş terminal
bloğunun dördüncü kutbuna
bağlayın.
(Bağlantı kutusu ön kapağında yer alan kablolama
şemasına bakabilirsiniz)
Bağlantı
kutusu ön
kapağında
bulunan
kablo
diyagram
çıkartması
-
Ön panel üzerindeki montaj damperinde bulunan “OA” ile işaretli Belimo aktüatörünü, LF24-SR (kalem 1) kutu
içerisinde “OA” ile işaretli terminal bloğuna bağlayın. “RA” aktüatörü ile “RA” bloğu arasındaki kablo bağlantısı için
aynı yöntemi izleyin. Daha sonra yan paneli birime bağlayın. Yan paneli birime bağlamadan evvel kablo bağlarını
(alan beslemesi) kullanarak aktüatör kablolarını ayarlamanız gerekebilir.
DİKKAT
Hatalı kablo bağlantısı aktüatörde veya ekonomizörde ya da her ikisinde arızaya neden olabilir. Bağlantı kutusu altında
bulunan kablo bağları ile kabloları bağlayın.
Adım 5 içerisinde
sökülen standart
birimdeki yan panel
Bağlantı
kutusu
Adım 6 dahilindeki aktüatör ile
monte edilen ekonomizör kitle
birlikte gelen yan panel. Bu paneli
birime bağlayın.
“RA” ile
işaretli
terminal
bloğu – “RA”
ile işaretli
aktüatöre
bağlanacak
“RA” etiketi
“OA” etiketi
“OA” ile işaretli terminal bloğu – “OA” ile
işaretli aktüatöre bağlanacak
Bağlantı kutusuna ait ayrıntılı görünüm
TO PCB3 (ECO)
CN_ACT_RA
TO PCB3 (ECO)
CN_ACT_OA
TO PCB3 (ECO)
CN_C02
TB RA
TB OA
TB C02
Sİ
YA
H
KIRMIZI
YE
Şİ
L
BEY
AZ
Sİ
YA
H
KIRMIZI
YE
Şİ
L
BEY
AZ
Sİ
YA
H
KIRMIZI
BEY
AZ
GND +24V DCV
FB
GND +24V DCV
FB
GND +24V
FB
AKTÜATÖR RA
AKTÜATÖR OA
C02 SENSÖRÜ
“R” sembolü ile
işaretlenmiş
Aktüatör için ayrıntılı görünüm
Kalem 1 (“OA” etiketli)
Kalem 2
2 adet somun (sıkıca
vidalayın)
Kelepçe ve tespit segmanı
için ayrıntılı görünüm
Destek rafı
M4x16 tipi vidayı bu deliğe tamamı
değil 2/3 kadar kısmı girecek
şekilde vidalayın.
Damper için üst görünüm
12
12
110
Ø3
150
45
90
a) Aktüatörü damperin
miline takın, daha sonra
rondela ve kelepçe ile
kilitleyin.
b) M4x12 vidayı takın,
daha sonra destek
bağlantısını damper
milinin yakınına getirin.
Not: destek bağlantısı
damperin üstünde
bulunmaktadır.
Tespit segmanı
Tespit
segmanı
Kelepçe
Kelepçe
