37
DEUTSCH
SCHRITT 8
-

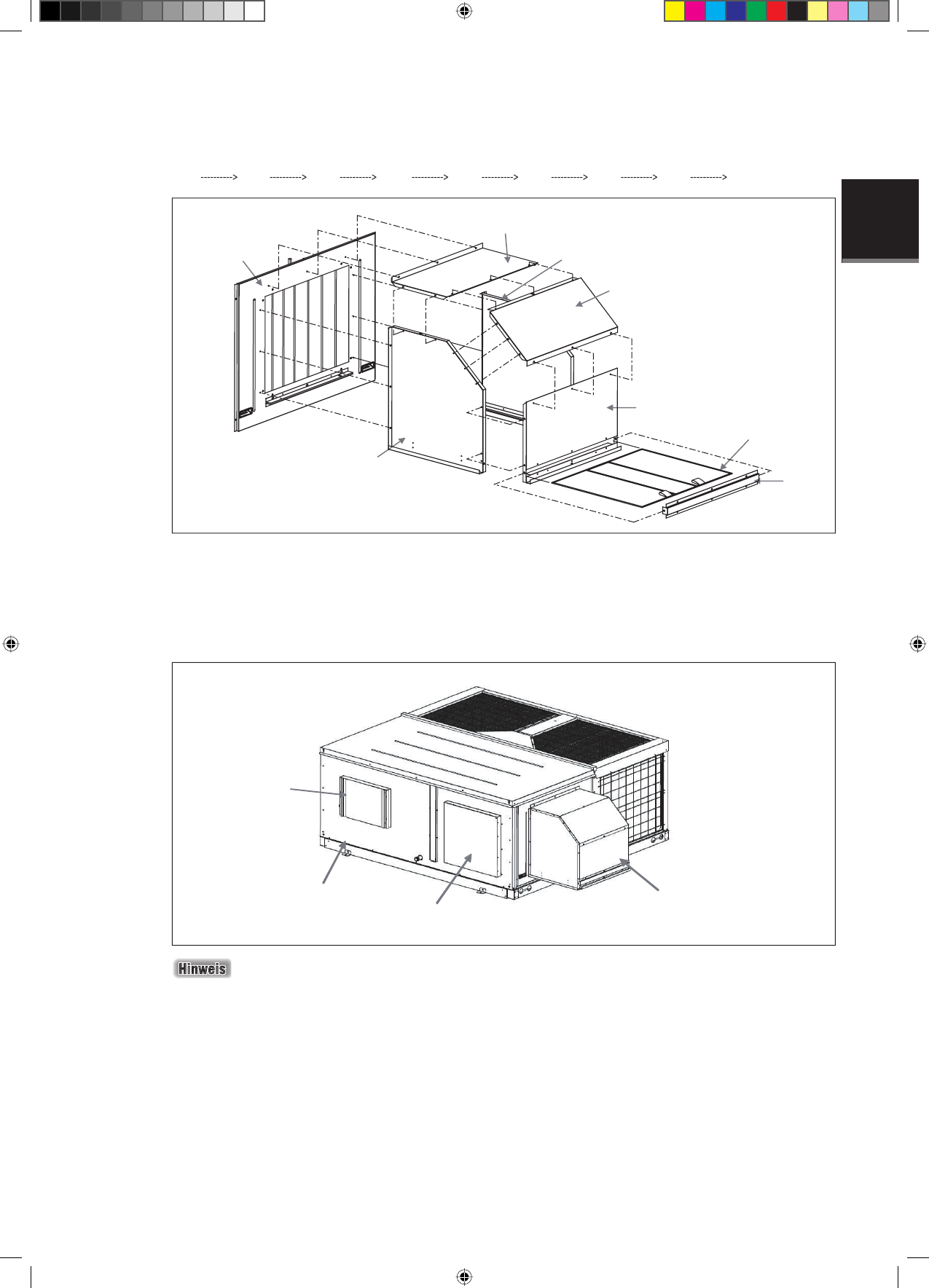

Um die Regenhaube zusammenzubauen, die losen Teile (Metallteile) an der Seitenabdeckung befestigen. Zuerst die Dichtung
(allgemein erhältlich) an der Seitenabdeckung zur Abdichtung anbringen.
-
Führen Sie nun die Installationsschritte unten aus, um die Regenhaube zu bauen:
SCHRITT 9
-
Schließlich sehen Sie das Gerät mit dem Economiser-Set im unten stehenden Diagramm:
-
Sollte es sich um ein Mansardendach für ein abwärtsgerichtetes Gerät handeln, beziehen Sie sich auf die Empfehlungen in
Teil (C) unter Kapitel
„
INSTALLATION DES GERÄTS
“
in diesem Handbuch.
Das abgebildete Modell von Schritt 1 bis Schritt 9 ist UATYQ350. Andere Modelle folgen der gleichen Methode.
Teil 2
Teil 6
Teil 7
Teil 3
Teil 4
Teil 5
Teil 9
Teil 8
Dichtungsmaterial
Dichtung
Seitenabdeckung, mit
dem Außenluftdämpfer
(Teil 2), die an das Gerät in
Schritt 7 montiert wird.
Teil 3
Teil 7
Teil 4
Teil 5
Teil 9
Teil 8
Teil 6
Regenhaube
Metallabdeckung für eine
horizontale Rückgabe
Dachklimaanlage
Metallabdeckung
(Gebläseträger) für
eine horizontale
Rückgabe
-
Es wird empfohlen, alle Verbindungen und Zwischenräume mit einem witterungsbeständigen Dichtungsmaterial
(z. B. Silikon) abzudichten, um sicherzustellen, dass die Regenhaube wasserfest ist.
