32
NAAR PCB3 (ECO)
CN_ACT_RA
NAAR PCB3 (ECO)
CN_ACT_OA
NAAR PCB3 (ECO)
CN_C02
TB RA
TB OA
TB C02
ZW
AR
T
ROOD
GROEN
WIT
ZW
AR
T
ROOD
GROEN
WIT
ZW
AR
T
ROOD
WIT
GND +24V DCV
FB
GND +24V DCV
FB
GND +24V
FB
RA ACTUATOR
OA ACTUATOR
C02-SENSOR

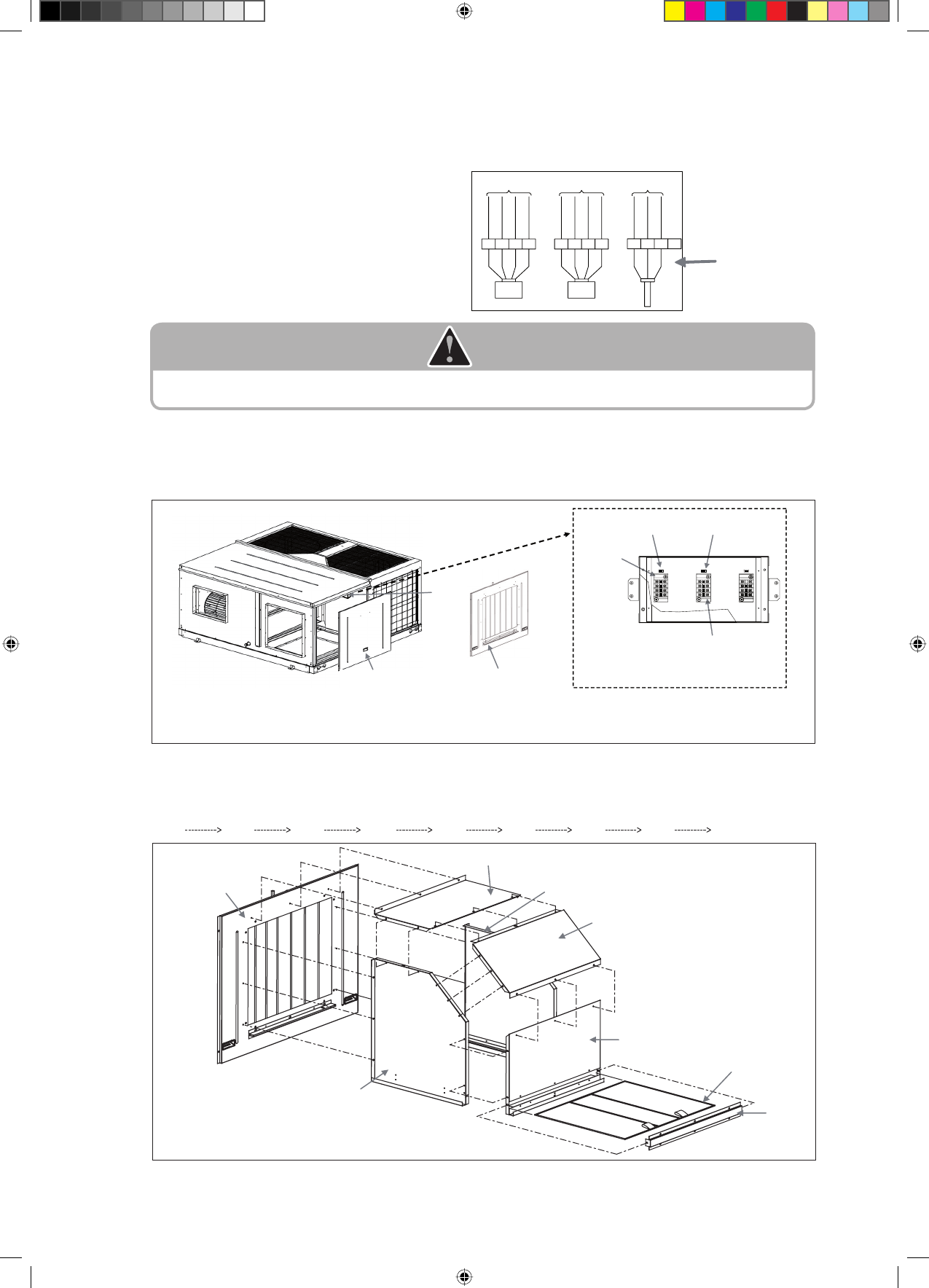

STAP 7
-
Sluit Belimo actuator aan, LF24-SR (item 1) met label "RA", die zich nu bevindt bij de schokbreker voor de constructie aan
het voorpaneel op het eindpuntblok met label "RA" binnen de kabelkast.
-
Er zijn vier draden op de actuator met verschillende kleuren (zwart, rood, groen en wit). Sluit de draden aan zoals u hieronder
ziet:
LET OP
Verkeerde bedradingaansluiting kan zorgen, dat de aandrijver of het bord van de controller van de zuinigheidsmodule
verkeerd werkt of ook beide. Klem de draden met afneembare kabelklemmen onder de kabelkast.
Sticker met
bedradingsdiagram
op de voorkant van
de kabelkast.
-
Sluit Belimo actuator aan, LF24-SR (item 1) met label "OA", die zich nu bevindt bij de schokbreker voor de constructie aan het
zijpaneel op het eindpuntblok met label "OA" binnen de kabelkast. Volg dezelfde method gebruikt voor bedradingsaansluiting
tussen actuator "RA" en eindpuntblok "RA". Vervolgens bevestigt u het zijpaneel aan de eenheid. Mogelijk dient u de
actuatordraden goed te schikken door kabelklemmen te gebruiken (veldtoevoer), voordat u het zijpaneel aan de eenheid
bevestigt.
Zijpaneel in standaard
eenheid, die in stap 5
wordt verwijderd.
Zijpaneel wordt
standaard meegeleverd
met zuinigheidskit die in
stap 6 met actuator wordt
geïntegreerd. Bevestig dit
paneel aan eenheid.
Kabelkast
Eindpuntblok
met label
"RA"- moet
verbonden
worden met
actuator met
label 'RA'.
Label "RA"
Label "OA"
Eindpuntblok met label "OA"- moet verbonden
worden met actuator met label "OA".
Detailoverzicht over kabelkast
STAP 8
-
Om de regenkap op te bouwen installeert u de losse onderdelen (metalen onderdelen) aan het zijpaneel. Voor dat, zet u het
gaas (veldtoevoer) op het zijpaneel om dicht te maken.
-
Volg vervolgens de installatiesequens hieronder om de regenkap op te bouwen:
Item 2
Item 6
Item 7
Item 3
Item 4
Item 5
Item 9
Item 8
Afdichtmiddel
Gaas
Draad met een
zwart kleur
- sluit aan op eerste pool van
aansluitblok met label "GND".
Draad met een
rode kleur
- sluit aan op tweede pool van eind-
puntblok met lade "+24V".
Draad met een
groene kleur
- sluit aan op derde pool van eind-
puntblok met lade "DCV".
Draad met een
witte kleur
- sluit aan op vierde pool van eind-
puntblok met lade "FB".
(Raadpleeg de sticker met het bedradingsdiagram dat
zich bevindt op de voorkant van de kabelkast.)
Zijpaneel met schokbreker
voor buitenlucht (item 2)
dat op de eenheid wordt
gemonteerd in stap 7.
Item 3
Item 7
Item 4
Item 5
Item 9
Item 8
Item 6
-
Het wordt aanbevolen om verbindingsstukken en gaten met waterbestendig afdichtmiddel af te dichten (zoals silicone,
een in het veld geleverd item) om ervoor te zorgen dat er een waterbestendige afwerking op de regenkap komt.
