15
IT
ALIANO
D

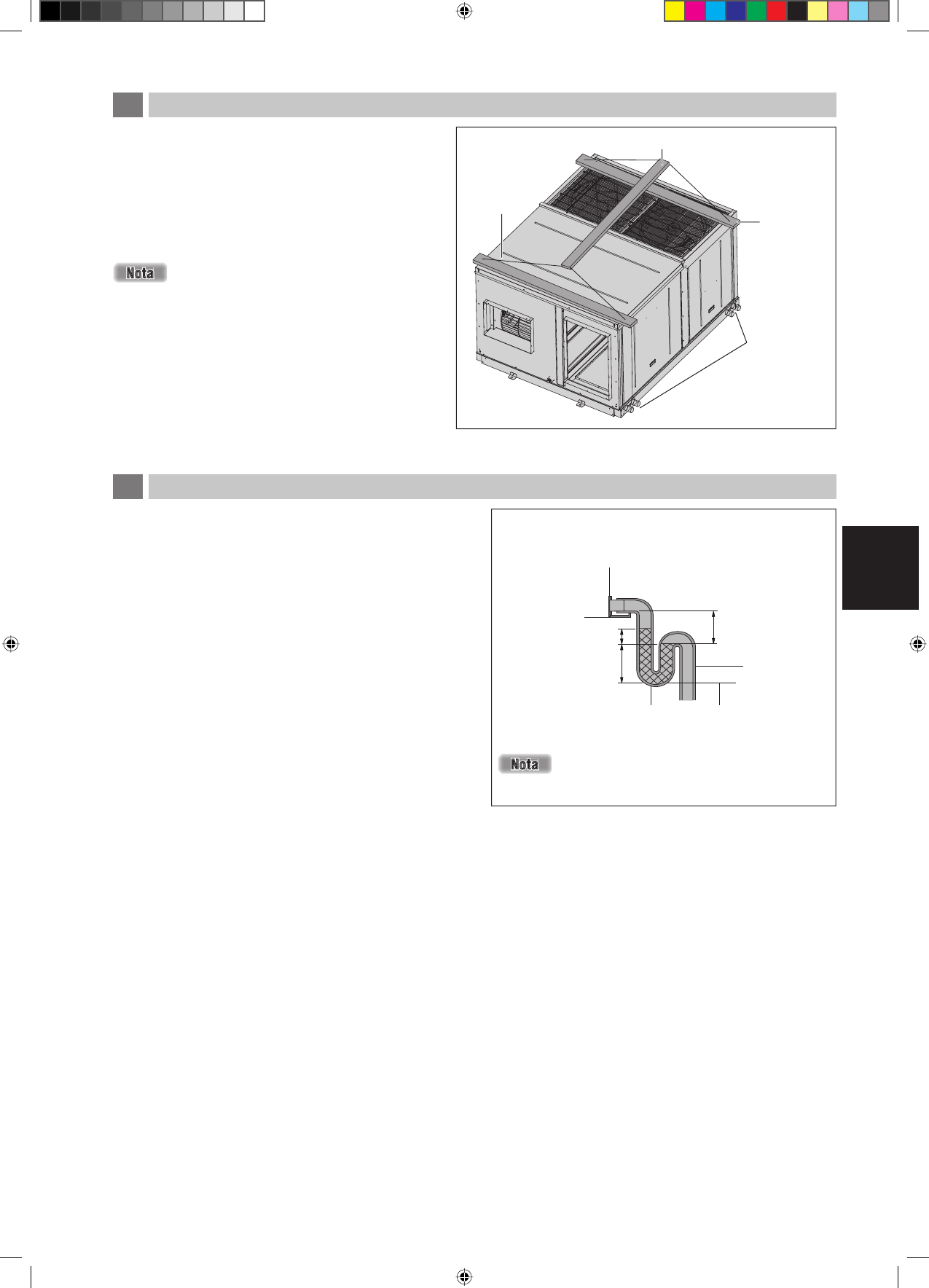

Sollevamento dell
’
unità
I fori nei 4 angoli della base dell
’
unità sono usati a
scopo di sollevamento dell
’
unità.
La barra distanziatrice deve essere leggermente più
larga della larghezza dell
’
unità.
Il materiale di isolamento deve essere aggiunto ai
4 angoli della catena per evitare danni al pannello
durante il sollevamento.
L
’
unità mostrata nel diagramma è UATYQ250.
Ad altri modelli è applicato lo stesso metodo di
sollevamento.
l
l
l
ü
ü
E
Condutture di scarico
È fornito l
’
accessorio per lo scarico condensato A
1" MPT. La conduttura di scarico può essere fatta
uscire sul lato anteriore.
La conduttura di scarico deve essere fornita con un
tubo in gomma nella parte esterna dell
’
unità e deve
essere inoltre installata in posizione inclinata per un
drenaggio corretto
,
come mostrato a destra.
Per evitare la formazione di condensa e per evitare
perdite
,
inserire nella conduttura del materiale
d i i s o l a m e n t o p e r s a l v a g u a r d a r e l
’
u n i t à d a l
gocciolamento.
Al termine del lavoro relativo alle condutture
,
controllare che non ci siano perdite e che l
’
acqua
venga scaricata correttamente.
l
l
l
l
Catena
Bilancino di sollevamento
Barra
distanziatrice
Fori di
sollevamento
per l
’
anello
di attacco
(4 angoli)
Le condutture di scarico dovrebbero avere un tubo in
gomma di drenaggio.
Condutture di
scarico
Il tubo di scarico
dovrebbe allungarsi al di
sotto di questo livello.
Tubo in
gomma per il
drenaggio
A
B
C
Tubo di scarico in gomma per la condensa
A
≥ 70mm
B
≥ 2C
C
≥ 2 X ESP
ESP = Pressione Statica Esterna
ü
