31
SVENSKA

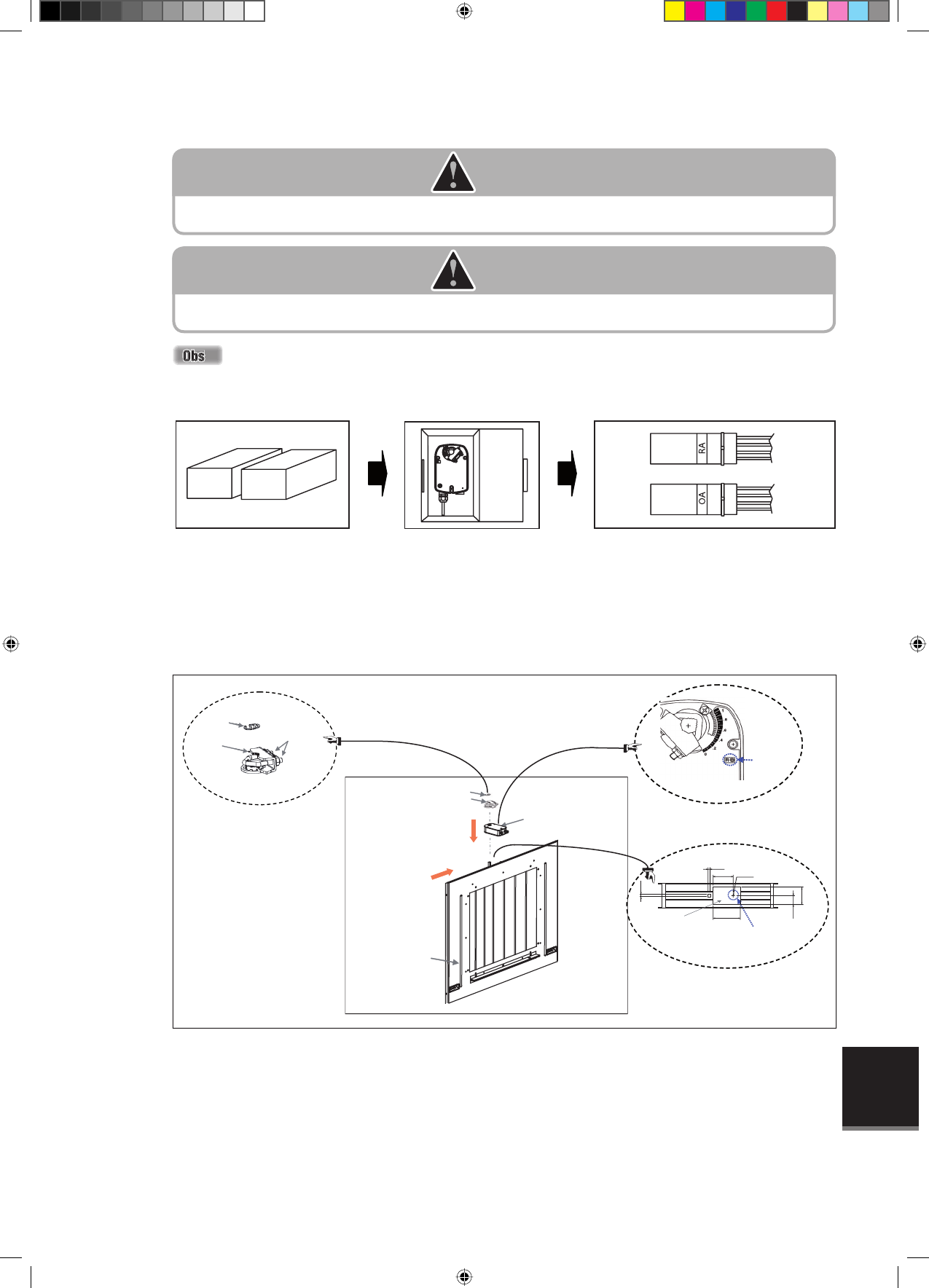

STEG 6
-
Montera 1st Belimo ställdon, LF24-SR (punkt 1) märkt
”
OA
”
vid sidopanelen med utomhusluftspjället (punkt 2).
Rikta in och för in hålet på ställdonet mot spjällets axel.
VARNING 1
Standardinställningen för utomhusluftspjället (punkt 2) skall vara helt stängd. Säkerställ att detta spjället är i
”
helt stängd
”
position innan montering av ställdonet. Underlåtenhet att göra detta kan orsaka fel under enhetens normaldrift.
VARNING 2
Ytan på ställdonet som är vänd uppåt/ utomhus skall vara märkt med
”
R
”
symbolen för att säkerställa rotationen av
ställdonsmoduleringen moturs. Underlåtenhet att göra detta kan orsaka fel under enhetens ekonomidrift.
-
Fäst sedan 1st skruv M4x12 (punkt 14) på fästet i spjället. Skruva inte i skruven helt, bara upp till 2/3 av gängans
längd. Montera ställdonet på fästet genom att föra fästet närmare spjällets axel. Funktionen för skruv M4x12 är
att låsa ställdonet från att glida under modulering.
-
Därefter, sätt klämman i axeln och lås ställdonet med låsringen. Spänn klämmans muttrar ordentligt med
skiftnyckel. Notera att klämma och låsring medföljer ställdonet som standarddelar, du kan hitta dessa delar
inuti ställdonslådan.
Låsring
Klämma
Det fi nns 2st Belimo ställdon, LF24-SR (punkt 1) i ekonomisatsen som levereras tillsammans i kartonger.
Öppna kartongerna och observera etiketten på kabeln. Ställdonet som används i steg 6 är det med etiketten
”
OA
”
.
2st av punkt 1 i
kartonger.
Observera etiketten på kabeln. En av dem är
märkt
”
RA
”
, medan den andra är märkt
”
OA
”
.
Öppna kartongen.
ELLER
Punkt 1 (med etiketten
”
OA
”
)
2st muttrar
(skruva fast
ordentligt)
Detaljvy för låsring och
klämma
Märkt
med
”
R
”
symbolen
Detaljvy för ställdon
Fäste
Fäst M4x16 skruv i det här hålet,
skruva inte i den helt, utan bara 2/3
av gängans längd.
Vy uppifrån för spjäll
Punkt 2
12
12
110
Ø3
150
45
90
a) Montera ställdonet på
spjällets axel, lås sedan
med låsring och klämma.
b) Sätt i skruven
M4x12, för sedan
fästet närmare
spjällets axel. Obs:
Stödfästet är beläget
på toppen av spjället.
Låsring
Klämma
