17
NEDERLANDS
Neem het
zijpaneel los
Neem de
aandrijfriem los
Maak de ondersteuning
van de blower los
Losgemaakte
blower
Draai de schroeven
aan beide zijden uit
Voor UATYQ250:
De twee zijplaten worden op de
ondersteuning van de blower vastgeschroefd,
zoals wordt afgebeeld
Voor UATYQ350, 450, 550, 600 & 700
De twee neerwaartse
structuurcomponenten worden aan
de blower vastgeschroefd
Bedek de horizontale
aanvoeropening
met de steun van de
blower die van de
blower is losgemaakt
en schroef deze
stevig aan. Zie
opmerking 2.
Draai de blower zodat deze naar
onderen wijst.
Draai de schroeven aan beide
zijden in.
Plaats de
aandrijfriem weer.
Stel de spanning van
de riem af door de
onderplaat van de
motor te verplaatsen.
Bedek de horizontale
retouropening met
de kap en schroef
deze stevig vast. Zie
opmerking 2.
Schroef de verticale retourkap
los van het onderpaneel
Neem het zijpaneel aan
de retourzijde los
Plaats het zijpaneel ten slotte weer.
Plaats de aandrijfriem weer. Stel de spanning van de riem af. Plaats het zijpaneel ten slotte weer. Zie opmerking 1.
Voor een neerwaartse omzetting moet de lengte worden gewijzigd.
Voor unit met standaard overbrenging, riemlengte = a mm
Afstand van as tot as neerwerp omzetting, C-C = b mm
UATYQ250
UATYQ350
UATYQ450
UATYQ550
UATYQ600
UATYQ700
a
1382
1357
1250
1382
1382
1382
b
375
388
375
445
445
435
G
Unit-omzetting

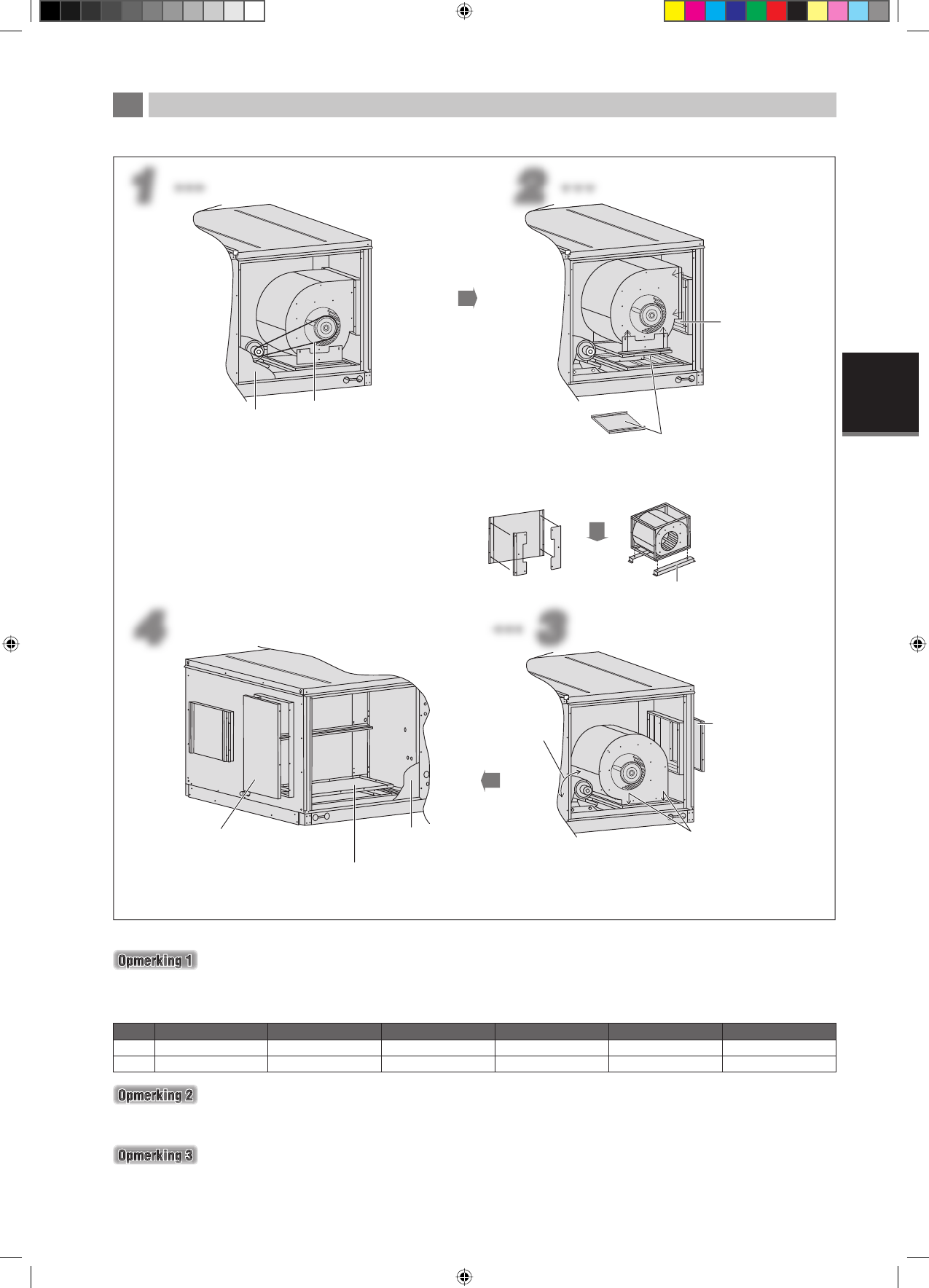

Volg, in het geval dat de standaard-unit wordt omgezet in een neerwaartse unit, de hieronder vermelde stappen:
UATYQ250, 350, 450, 550, 600 & 700
1
1
ÑÑÑ
2
2
ÇÇÇ
ÉÉÉ
3
3
4
4
Dichtmiddel zoals een gaas (veldtoevoer) dient gezet te worden tussen de metalen deksel en de fl ens. Daarnaast zal weerbestendig
silicone worden toegepast op alle verbindingsstukken, schroefgaten en gaten om te zorgen dat alles waterdicht is.
Zie het technische gegevensboek voor de curve van de aanblazer en de technische gegevens van de katrol van de variabele
helling.
