NEDERLANDS
Opening voor frisse lucht (%)
JP1
JP2
JP3
0 (standaard)
OFF
OFF
OFF
10
OFF
OFF
ON
20
OFF
ON
OFF
30
OFF
ON
ON
40
ON
OFF
OFF
50
ON
OFF
ON
70
ON
ON
OFF
85
ON
ON
ON
Legenda: OFF = Korte pen 2 en pen 3
ON = Korte pen 1 en pen 2
LET OP
Dip-schakelaar 1, 2 en 3 maken alleen selectie van 1 pin mogelijk. Als men meerdere pennen selecteert, zal dit ertoe
leiden, dat er fouten optreden en de machine zal terugvallen op werken op de standaard instelling. Terwijl dip-schakelaar
4 selectie van meerdere pennen mogelijk maakt.

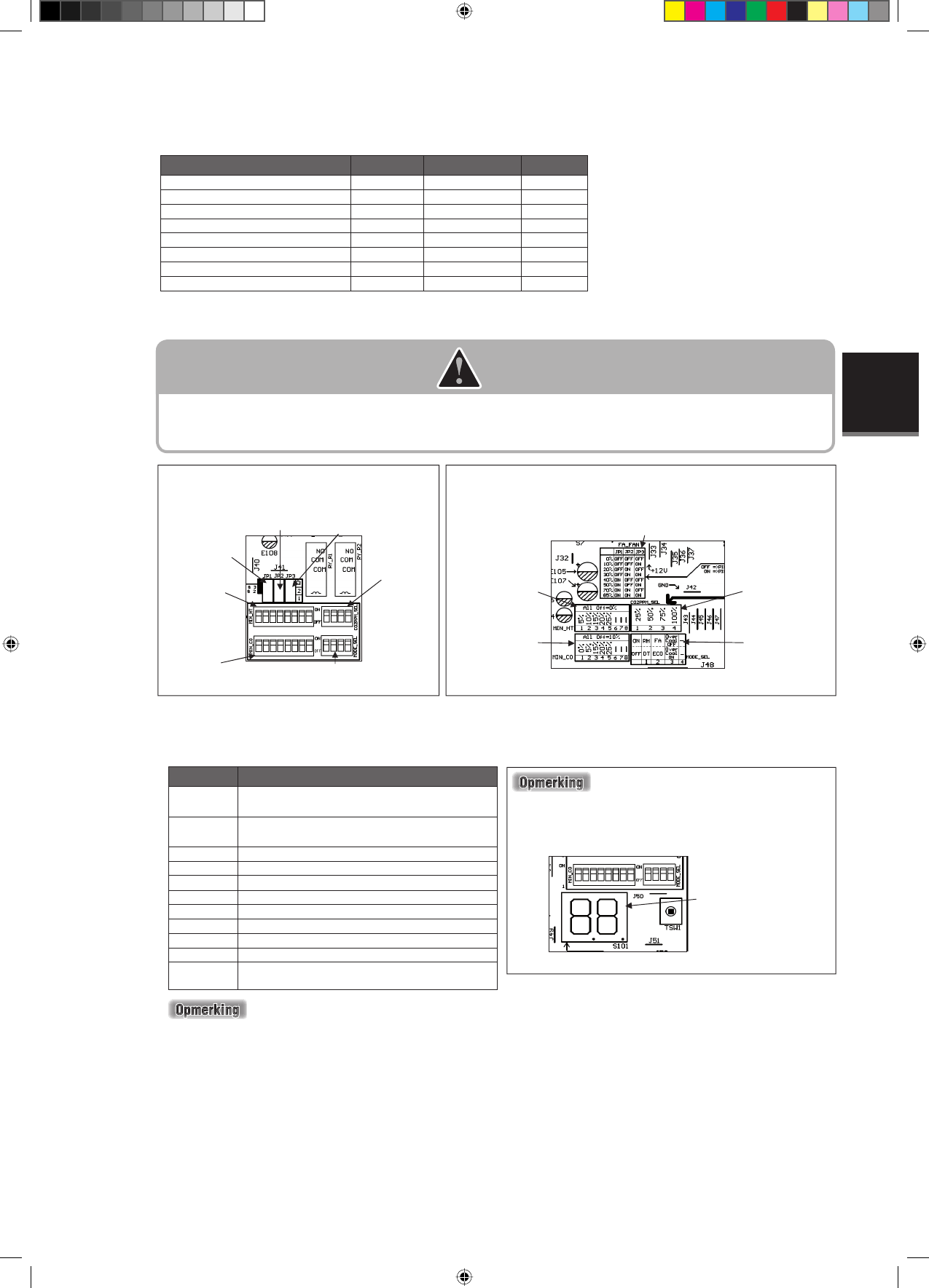

De locatie van dip-schakelaar en shunt-
doorverbindingen in het bord van de controller
van de zuinigheidsmodule:
Aanduiding in het bord voor de controller van de
zuinigheidsmodule:
Shunt-doorver-
binding 1
Shunt-doorverbinding 2
Shunt-doorverbinding 3
Dip-schakelaar 3
Aanduiding voor de
selectiemiddelen voor
dip-schakelaar 1.
Aanduiding voor de
selectiemiddelen voor
dip-schakelaar 3.
Aanduiding voor de
selectiemiddelen voor
dip-schakelaar 2.
Aanduiding voor de
selectiemiddelen
voor dip-schakelaar 4.
Dip-schakelaar 4
Display met zeven segmenten
Dip-schakelaar2
Dip-schakelaar 1
Aanduiding voor de selectiemiddelen voor shunt-
doorverbinding 1, 2 en 3.
Er zijn twee LED's op het bord van de controller van de zuinigheidsmodule: een groene LED en een rode LED.
De groene LED zal knipperen, wanneer het bord van de controller van de zuinigheidsmodule wordt opgestart.
De rode LED zal knipperen, wanneer er een fout optreedt/er fouten optreden. Zie de onderstaande tabel voor
foutcodes en hun betekenis: -
ü
Wanneer een fout optreedt/er fouten optreden en de fouten blijven bestaan, bel dan uw geautoriseerde
plaatselijke dealer/servicetechnicus voor het oplossen van problemen. Echter, alle fouten die optreden op het
bord van de controller van de zuinigheidsmodule zullen geen invloed hebben op de normale werking van de
bovenste eenheid.
Foutcode
Fout
F0
Actuator frisse lucht werkt niet goed/
disfunctie
F1
Actuator retourlucht werkt niet goed/
disfunctie
F2
Communicatiefout
F3
Kortsluiting CO
2
-sensor
F4
CO
2
-sensor open
F5
Kortsluiting RH-sensor frisse lucht
F6
RH-sensor frisse lucht open
F7
Kortsluiting RH-sensor retourlucht
F8
RH-sensor retourlucht open
F9
Activering van bescherming actuator
FA
Selectie meerdere pennen in dip-schakelaar
1, 2 of 3
De foutcodes zullen worden weergegeven op de
display met zeven segmenten op het bord met de
controller van de zuinigheidsmodule.
Shunt-doorverbinders 1, 2 en 3: Instelling minimale opening voor frisse lucht in ventilatormodus, waarbij
de selectie van verschillende pennen een andere instelling voor de opening zullen opleveren. Laten we de
shunt-doorverbinding 1 = JP1, shunt-doorverbinding 2 = JP2 en shunt-doorverbinding 3 = JP3 noemen. Zie
de onderstaande tabel voor de verschillende selecties voor de opening voor frisse lucht.
