28
ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ
A
Введение
Комплект экономайзера является дополнительным оборудованием, предоставляемым заводом-изготовителем.
Его монтаж осуществляется на месте. Комплект экономайзера совместим с моделями крышных кондиционеров,
работающих на хладагенте R410A. Если Вы не уверены, что данный комплект может использоваться с Вашим
кондиционером, обратитесь в официальную службу технического обслуживания. При подходящих показателях
температуры наружного воздуха комплект экономайзера позволяет осуществлять
‘
свободное
’
охлаждение
посредством подмеса воздуха из внешней среды к рециркуляционному воздуху. Охлаждение с использованием
экономайзера может использоваться как отдельно, так и вместе с механическим охлаждением. Кроме того,
комплект экономайзера может использоваться для подачи вентиляционного воздуха, что улучшает качество
воздуха в помещении. Правильный выбор комплекта экономайзера является очень важным моментом. Для этого
ознакомьтесь с рекомендациями по выбору комплекта, представленными в таблице ниже:
КОМПЛЕКТ ЭКОНОМАЙЗЕРА
№
Крышный
кондиционер
Комплект экономайзера, совместимый с
крышным кондиционером
1
UATYQ250
ECONO250
2
UATYQ350
ECONO350
3
UATYQ450
ECONO450
4
UATYQ550
ECONO550
5
UATYQ600
ECONO600
6
UATYQ700
ECONO700
Неправильный выбор комплекта может привести к тому, что его монтаж на крышном кондиционере будет
невозможен.
B
Предмонтажная проверка
(i)

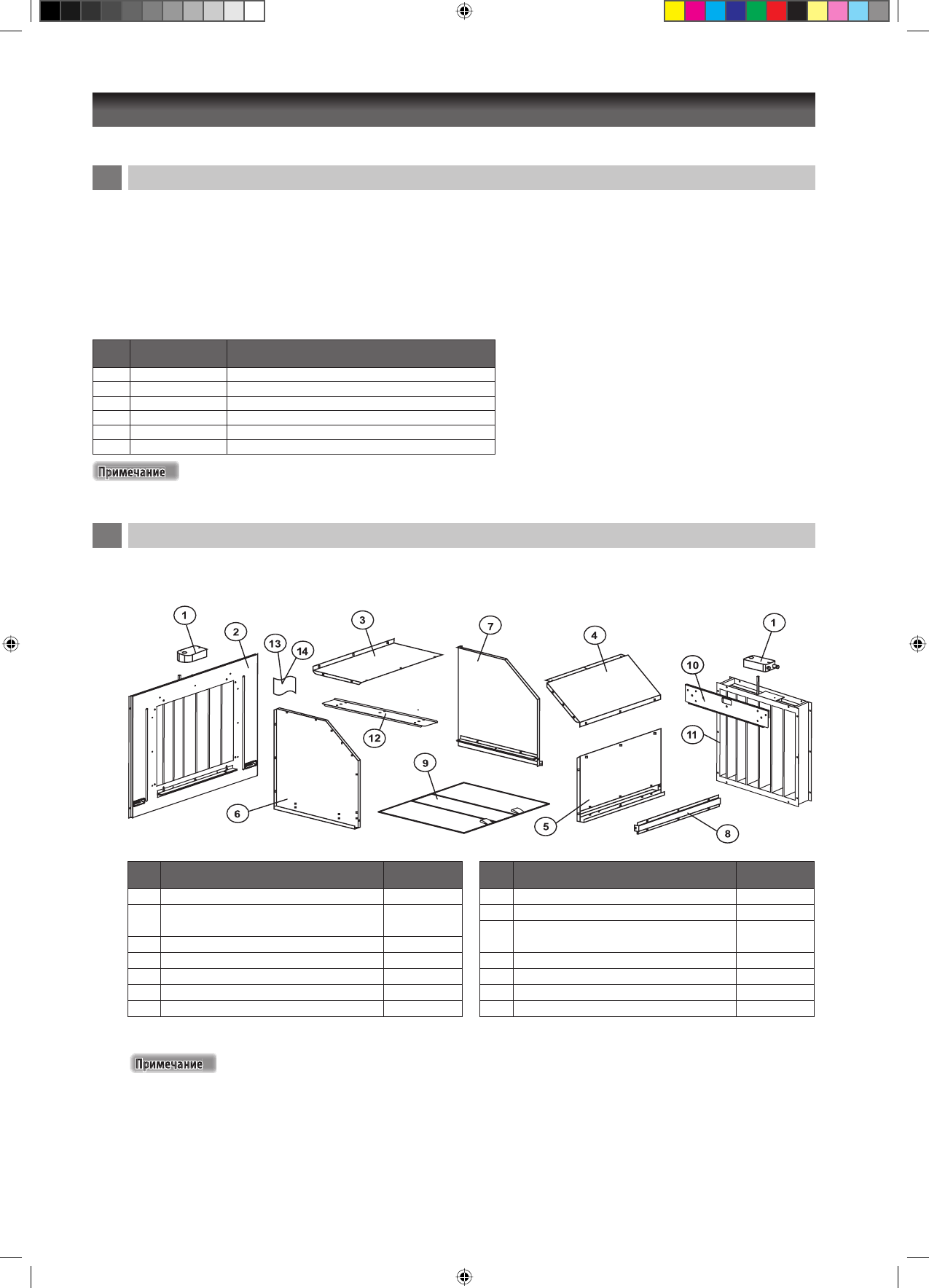

Содержимое комплекта экономайзера
Перед установкой извлеките комплект экономайзера из упаковки и проверьте его содержимое. В комплект
входят следующие компоненты:
№
Описание детали
Количество
(набор)
1
Привод Belimo, LF24-SR
2
2
Боковая панель с заслонкой на входе
наружного воздуха
1
3
Защитный кожух, верхняя панель
1
4
Защитный кожух, центральная панель
1
5
Защитный кожух, нижняя панель
1
6
Защитный кожух, левая боковая панель
1
7
Защитный кожух, правая боковая панель
1
№
Описание детали
Количество
(набор)
8
Крышка фильтра
1
9
Фильтр
1
10
Опорный кронштейн заслонки на
возврате воздуха
1
11
Заслонка на возврате воздуха
1
12
Опорный кронштейн, нисходящий сброс
1
13
Винт, M5x16
55
14
Винт, M4x12
4
При обнаружении повреждений или некомплектности вспомогательного оборудования обратитесь в
официальную службу технического обслуживания.
(ii) Зазоры
блока
После монтажа комплекта на блоке необходимо обеспечить наличие достаточного пространства для
свободной циркуляции поток а воздуха, ос ущес твления технического обс лу живания и прок ладки
электропроводки. Наличие препятствий для воздушного потока в этом месте недопустимо. Ознакомьтесь
с частью (F) главы
“
УСТАНОВКА БЛОКА
”
данного руководства. Невыполнение данного требования может
привести к ослаблению воздушного потока или возникновению неисправности в кондиционере.
* Поддерживающий кронштейн, нижняя часть (деталь 12) недоступна в ECON0700.
