36

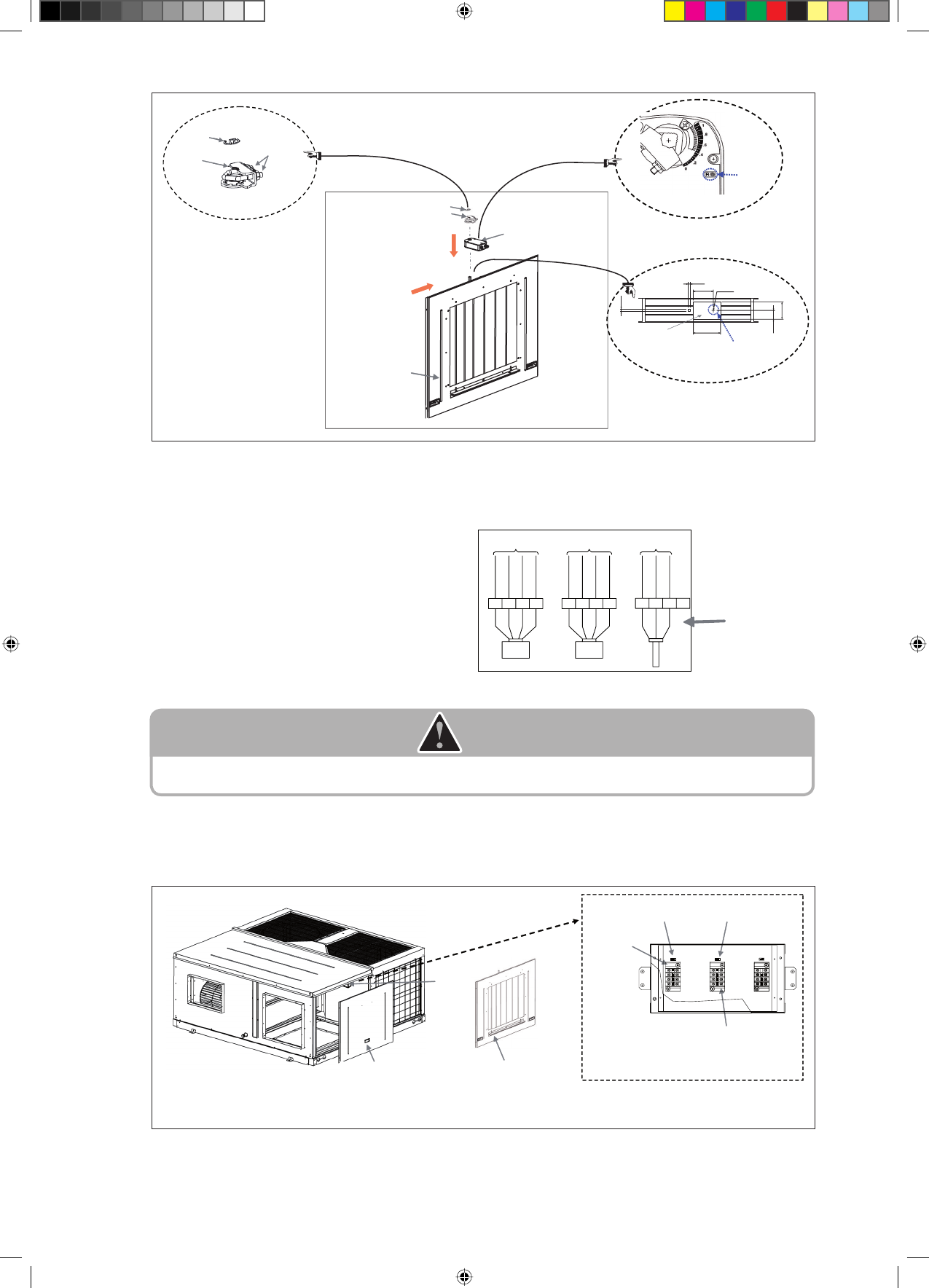

STEG 7
-
Anslut Belimo ställdon, LF24-SR (punkt 1) med etiketten
”
RA
”
, som nu sitter på monteringsspjället på
inomhusbottenpanelen till kopplingsplinten med etiketten
”
RA
”
inuti kopplingsdosan.
- Det
fi nns fyra kablar på ställdonet med olika färger (svart, röd, grön och vit färg). Anslut kablarna enligt
nedan:
Svart kabel - anslut till första polen på plinten med
etiketten
”
GND
”
.
Röd kabel
- anslut till andra polen på plinten
med etiketten
”
+24V
”
.
Grön kabel - anslut till tredje polen på plinten
med etiketten
”
DCV
”
.
Vit kabel
- anslut till fjärde polen på plinten
med etiketten
”
FB
”
.
(Ni kan hänvisa till kopplingsschemadekalen som
fi nns på frontpanelen på kopplingsdosan.)
Kop-
plingssche-
madekalen
som fi nns på
frontpanelen
på kopplings-
dosan
-
Anslut sedan Belimo ställdon, LF24-SR (punkt 1) med etiketten
”
OA
”
, som nu fi nns på monteringsspjället på
sidopanelen till plinten med etiketten
”
OA
”
inuti samma kopplingsdosa. Följ samma metod som användes för
kabelanslutning mellan ställdon
”
RA
”
och plinten
”
RA
”
. Därefter fästs sidopanelen till enheten. Du kan behöva
bunta ihop ställdonskablarna ordentligt med hjälp av buntband (medföljer ej) innan du fäster sidopanelen till
enheten.
VARNING
Felaktig kabelanslutning kan orsaka fel på ställdonet eller ekonomisatsens styrkort eller båda. Förbind kablarna med
löstagbara buntband under kopplingsdosan.
Sidopanel i
standardenhet som är
borttagen i steg 5.
Kopplings
dosa
Sidopanelen levereras med
ekonomisatslådan som
monteras med ställdonet i
steg 6. Fäst den här panelen på
enheten.
Koppling-
splint med
etiketten
”
RA
”
- att
anslutas med
ställdon med
etiketten
”
RA
”
.
Etikett
”
RA
”
Etikett
”
OA
”
Kopplingsplint med etiketten
”
OA
”
- att
anslutas med ställdon med etiketten
”
OA
”
.
Detaljbild av kopplingsdosan
TILL PCB3 (ECO)
CN_ACT_RA
TILL PCB3 (ECO)
CN_ACT_OA
TILL PCB3 (ECO)
CN_C02
TB RA
TB OA
TB C02
SV
AR
T
RÖD
GRÖN
VIT
SV
AR
T
RÖD
GRÖN
VIT
SV
AR
T
RÖD
VIT
GND +24V DCV
FB
GND +24V DCV
FB
GND +24V
FB
STÄLLDON RA
STÄLLDON OA
C02 SENSOR
Punkt 1 (med etiketten
”
OA
”
)
Punkt 2
2st muttrar
(skruva fast
ordentligt)
Detaljvy för låsring och
klämma
Fäste
Fäst M4x16 skruv i det här hålet,
skruva inte i den helt, utan bara 2/3
av gängans längd.
Vy uppifrån för spjäll
Märkt
med
”
R
”
symbolen
Detaljvy för ställdon
12
12
110
Ø3
150
45
90
a) Montera ställdonet på
spjällets axel, lås sedan
med låsring och klämma.
b) Sätt i skruven
M4x12, för sedan
fästet närmare
spjällets axel. Obs:
Stödfästet är beläget
på toppen av spjället.
Låsring
Klämma
Låsring
Klämma
