SVENSKA
STEG 6
-

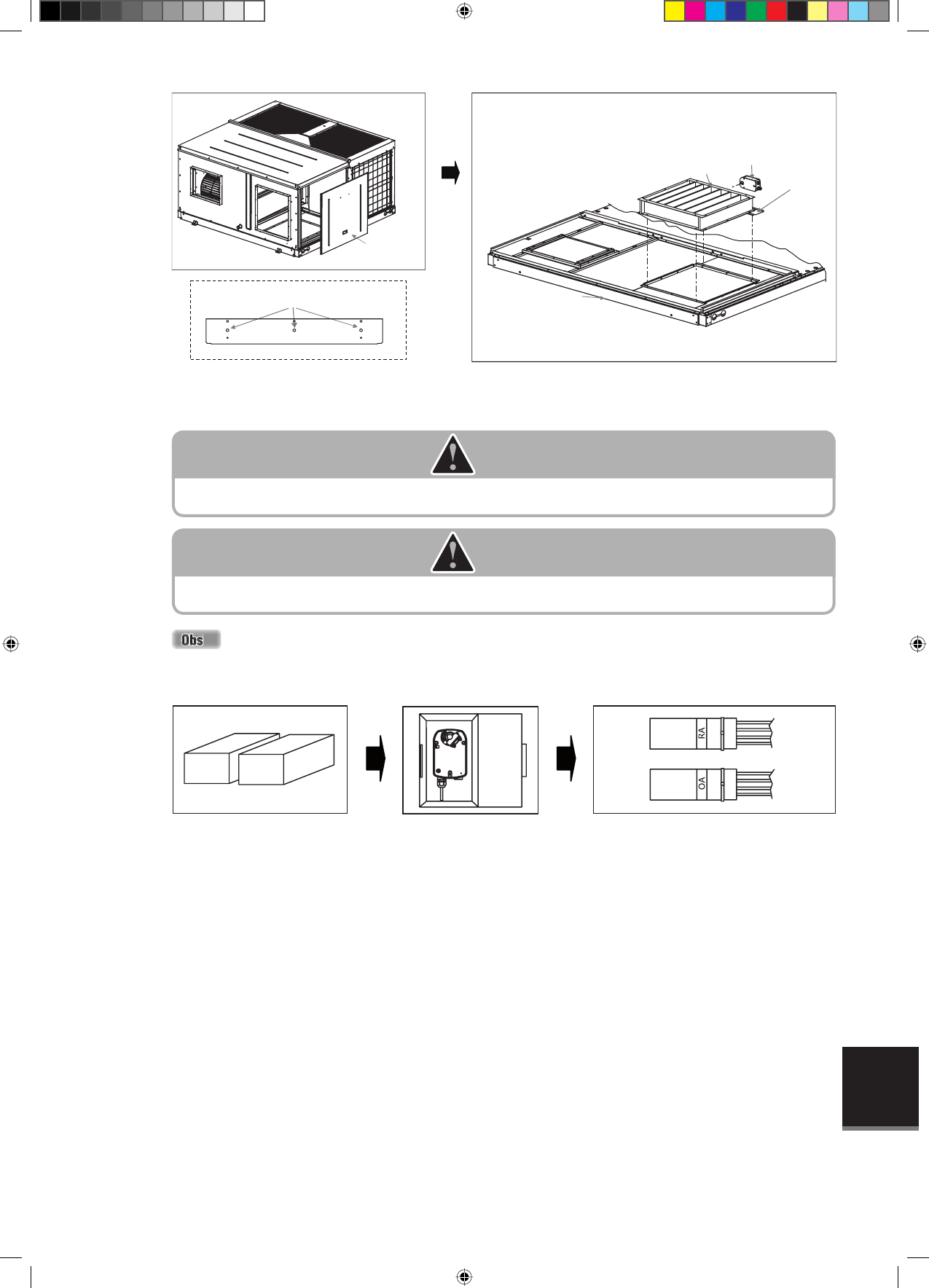

Montera 1st Belimo ställdon, LF24-SR (punkt 1) vid sidopanelen med utomhusluftspjället (punkt 2). Rikta in och
för in hålet på ställdonet mot spjällets axel.
VARNING 1
Standardinställningen för utomhusluftspjället (punkt 2) skall vara helt stängd. Säkerställ att detta spjället är i
”
helt stängd
”
position innan montering av ställdonet. Underlåtenhet att göra detta kan orsaka fel under enhetens normaldrift.
VARNING 2
Ytan på ställdonet som är vänd uppåt/ utomhus skall vara märkt med
”
R
”
symbolen för att säkerställa rotationen av
ställdonsmoduleringen moturs. Underlåtenhet att göra detta kan orsaka fel under enhetens ekonomidrift.
-
Fäst sedan 1st skruv M4x12 (punkt 14) på fästet i spjället. Skruva inte i skruven helt, bara upp till 2/3 av gängans
längd. Montera ställdonet på fästet genom att föra fästet närmare spjällets axel. Funktionen för skruv M4x12 är
att låsa ställdonet från att glida under modulering.
- Därefter, sätt klämman i axeln och lås ställdonet med låsringen. Spänn klämmans muttrar ordentligt med
skiftnyckel. Notera att klämma och låsring medföljer ställdonet som standarddelar, du kan hitta dessa delar inuti
ställdonslådan.
Det fi nns 2st Belimo ställdon, LF24-SR (punkt 1) i ekonomisatsen som levereras tillsammans i kartonger.
Öppna kartongerna och observera etiketten på kabeln. Ställdonet som används i steg 6 är det med etiketten
”
OA
”
.
2st av punkt 1 i
kartonger.
Observera etiketten på kabeln. En av dem är
märkt
”
RA
”
, medan den andra är märkt
”
OA
”
.
Öppna kartongen.
ELLER
Avlägsna
sidopanelen
Utföra enhetskonvertering
Montera sedan punkt 1 + punkt 11 + punkt 12 i inomhusbottenpanelen som
visas nedan:
Punkt 11
Punkt 1
Punkt 12
Enhetens
inomhusbottenpanel
Använd något av de tre hålen nedan på punkt 12 för att
leda sensorn till returluftintaget på utsidan av enheten.
Vy framifrån av punkt 12
Montera punkt 1 +
punkt 11 + punkt 12 i
inomhusbottenpanel.
