Anslut Belimo ställdon, LF24-SR (punkt 1) med etiketten
”
RA
”
, som nu fi nns på monteringsspjället på frontpanelen till
plinten med etiketten
”
RA
”
inuti kopplingsdosan.
- Det
fi nns fyra kablar på ställdonet med olika färger (svart, röd, grön och vit färg). Anslut kablarna enligt nedan:
VARNING
Felaktig kabelanslutning kan orsaka fel på ställdonet eller ekonomisatsens styrkort eller båda. Förbind kablarna med
löstagbara buntband under kopplingsdosan.
Svart kabel
- anslut till första polen på plinten med
etiketten
”
GND
”
.
Röd kabel
- anslut till andra polen på plinten med
etiketten
”
+24V
”
.
Grön kabel
- anslut till tredje polen på plinten med
etiketten
”
DCV
”
.
Vit kabel
- anslut till fj ärde polen på plinten med
etiketten
”
FB
”
.
(Ni kan hänvisa till kopplingsschemadekalen som fi nns
på frontpanelen på kopplingsdosan.)
Kopplingss-
chemadekalen
som fi nns på
frontpanelen
på kopplings-
dosan
-
Anslut sedan Belimo ställdon, LF24-SR (punkt 1) med etiketten
”
OA
”
, som nu fi nns på monteringsspjället på sidopanelen
till plinten med etiketten
”
OA
”
inuti samma kopplingsdosa. Följ samma metod som användes för kabelanslutning mellan
ställdon
”
RA
”
och plinten
”
RA
”
. Därefter fästs sidopanelen till enheten. Du kan behöva bunta ihop ställdonskablarna
ordentligt med hjälp av buntband (medföljer ej) innan du fäster sidopanelen till enheten.
Sidopanel i
standardenhet som är
borttagen i steg 5.
Sidopanel levereras
med ekonomisats som
monteras med ställdon
i steg 6. Fäst den här
panelen på enheten.
Kopplings
dosa
Kopplingsplint
med etiketten
”
RA
”
- att
anslutas med
ställdon med
etiketten
”
RA
”
.
Etikett
”
RA
”
Etikett
”
OA
”
Kopplingsplint med etiketten
”
OA
”
- att
anslutas med ställdon med etiketten
”
OA
”
.
Detaljbild av kopplingsdosan
STEG 8
-

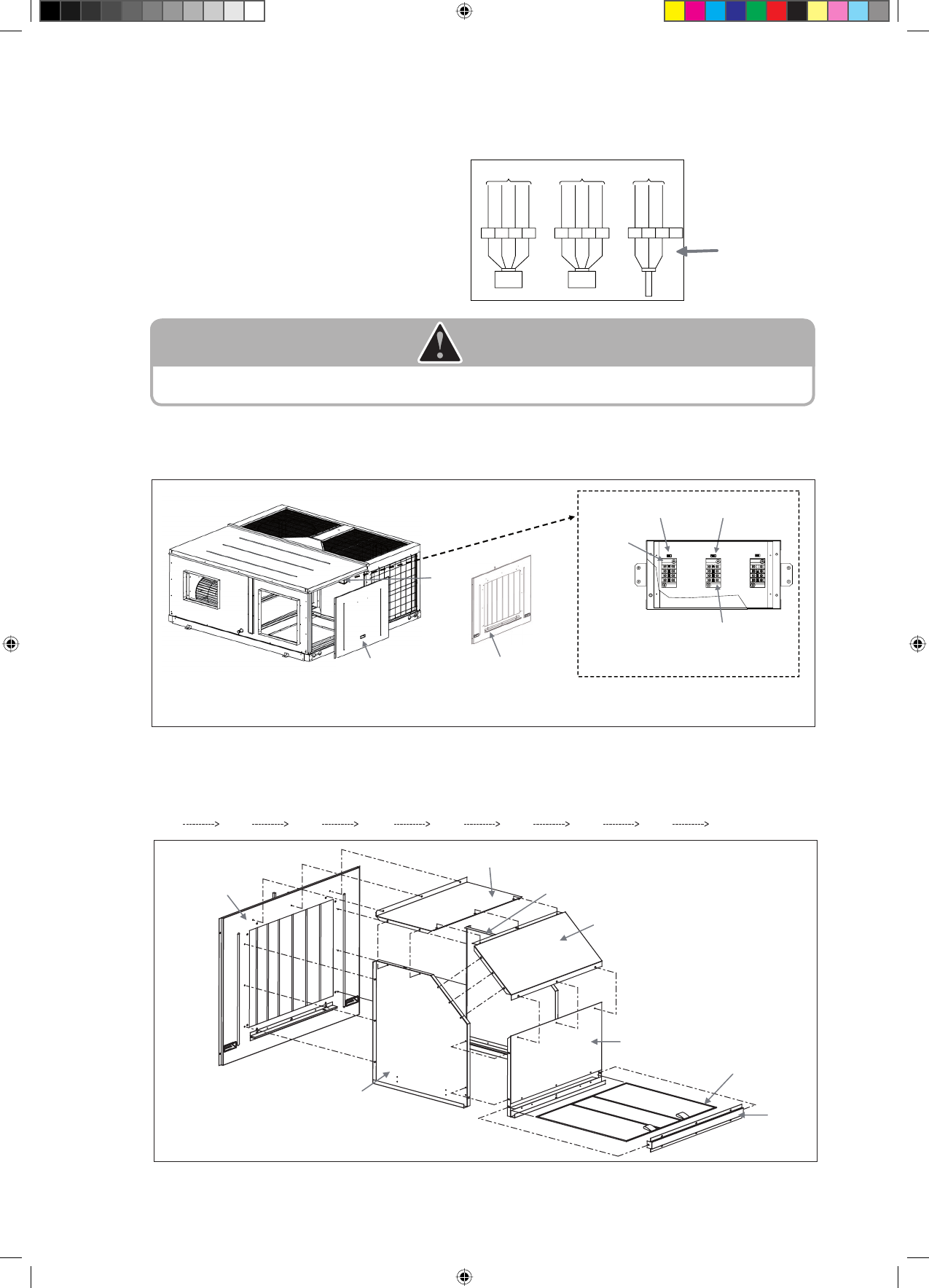

Att bygga regnskydd, installera lösa delar (metalldelar) till sidopanelen. Innan dess, placera packningen (medföljer ej)
på sidopanelen för förseglingsändamål.
-
Följ sedan installationssekvensen nedan för att bygga regnskyddet:
TILL PCB3 (ECO)
CN_ACT_RA
TILL PCB3 (ECO)
CN_ACT_OA
TILL PCB3 (ECO)
CN_C02
TB RA
TB OA
TB C02
SV
AR
T
RÖD
GRÖN
VIT
SV
AR
T
RÖD
GRÖN
VIT
SV
AR
T
RÖD
VIT
GND +24V DCV
FB
GND +24V DCV
FB
GND +24V
FB
STÄLLDON RA
STÄLLDON OA
C02 SENSOR
Sidopanel med
uteluftspjäll (punkt 2) som
monteras till enheten i
steg 7.
Punkt 3
Punkt 7
Punkt 4
Punkt 5
Punkt 9
Punkt 8
Punkt 6
Packning
Punkt 2
Punkt 6
Punkt 7
Punkt 3
Punkt 4
Punkt 5
Punkt 9
Punkt 8
Tätningsmedel
-
Det rekommenderas att täta alla skarvar och glipor med väderbeständigt tätningsmaterial (t.ex. silikon, anskaff as
separat) för att säkerställa ett vattentätt avslut på regnskyddet.
