DİKKAT 2
Aktüatörün yukarı/dışarı bakan yüzeyi aktüatör modülasyon rotasyonunun saat yönünde olmasını sağlamak üzere “L”
sembolü ile işaretlenecektir. Aksi halde ekonomizör işlevli birimin normal işletimi esnasında hatalar oluşabilir.
DİKKAT
Birimin içerisinde bulunan geri dönüş hava sensörünü (geri dönüş hava girişi üzerinde) birimin dış bölümüne doğru
uzatın. Bunu sensörü destek rafı üzerindeki küçük delikler içerisinden geçirerek yapabilirsiniz (kalem 12) Sensör daha
sonra kablo bağları (alan beslemesi) kullanılarak geri dönüş hava kanalı içine yerleştirilir. Bunun yapılmaması ünitenin
performansını etkileyebilir ve kullancılara ısı yönünde rahatsızlık verebilir. ECON0700 ve UATYQ700 modelinde, sensör
dağıtımı devrilme bağlantısının dönüş havası girişinin metal kenarındaki küçük delikten yapılabilir.

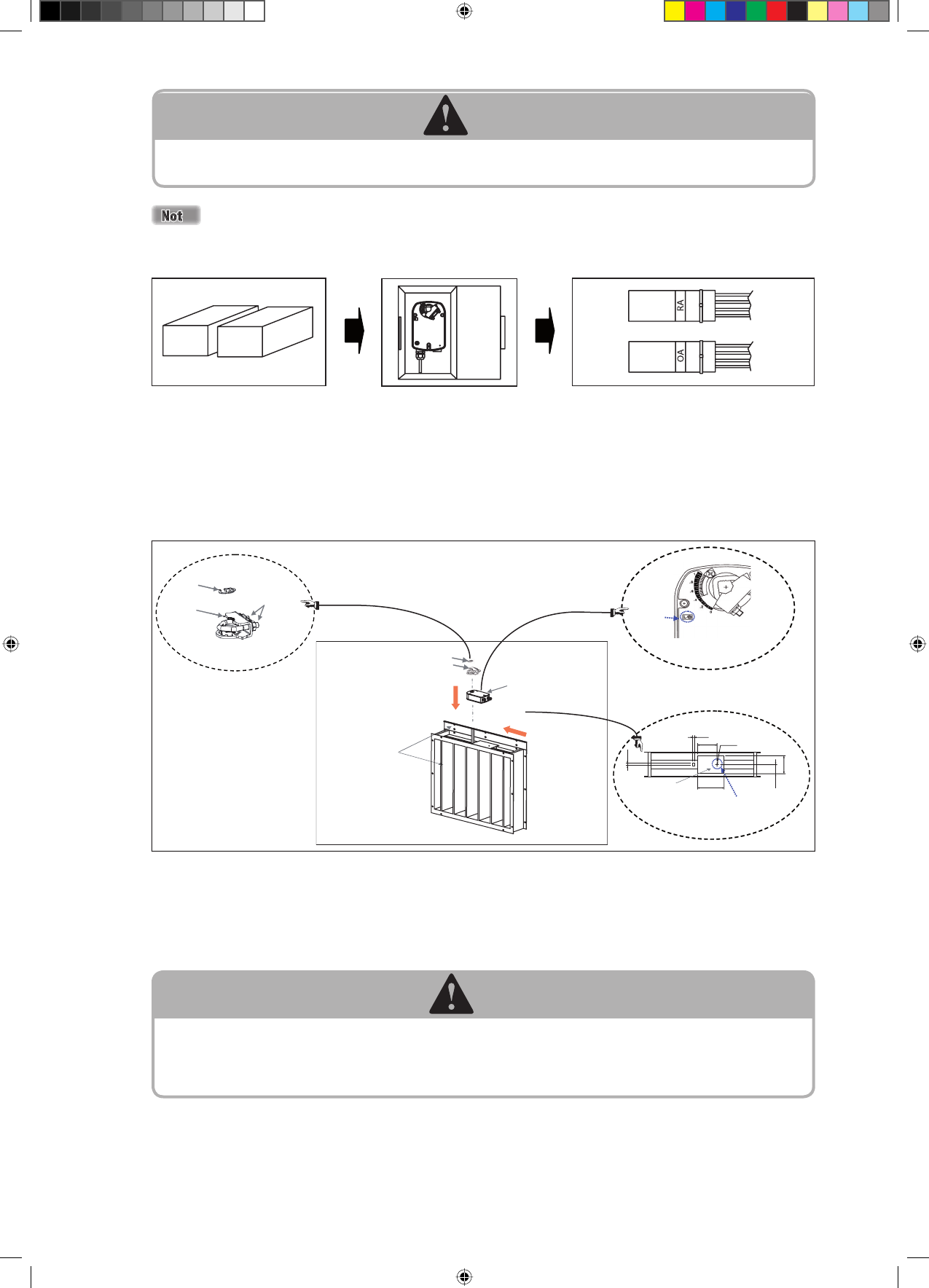

Ekonomizör kiti içinde karton kutular içinde gelen 2 adet Belimo aktüatör, LF24-SR (kalem 1) bulunmaktadır.
Kutuları açın ve kablo üzerindeki etiketi okuyun. Adım 4 dahilinde kullanılan aktüatör “RA” ile etiketlenmiş
olandır.
Karton kutular içinde 2
adet kalem 1.
Kablo üzerindeki etiketi okuyun. Birisi “RA”
diğeri “OA” olarak işaretlenmiştir.
Kutuyu açın
YADA
ADIM 5
-
Yan paneli sökün. Bu el kitabının “BIRIMIN KURULUMU” bölümü altında (G) kısmında belirtilen adımları takip
ederek standart birimden atma birimine birim çevrimini gerçekleştirin.
-
Aynı vida deliklerini kullanarak adım 3 ve adım 4 dahilinde monte edilmiş olan geri dönüş hava damperi (kalem
11) + destek rafı, atma (kalem 12) + Belimo aktüatörü, LF24-SR (kalem 1) birimin iç tabanına M5x16 (kalem 13)
tipi vida kullanarak kurun.
-
Daha sonra damperin destek rafı üzerine 1 adet M4x12 (kalem 14) tipi vidayı uygulayın. Vidayı tamamen sıkmak
yerine 2/3 kadar kısmını sokun. Destek rafını damper şaftına yaklaştırarak aktüatörü destek rafına monte edin.
M4x12 tipi vidanın işlevi modülasyon sırasında aktüatörün sabit durmasını sağlamaktır.
-
Daha sonra kelepçeyi şafta takarak aktüatörü tespit segmanı ile kilitleyin. Kelepçe somunlarını uygun sıkıştırıcı ile
sıkarak ayarlayın. Kelepçe ve tespit segmanı aktüatör ile standart parçalar olarak birlikte gelecektir, bu parçaları
aktüatör kutusu içinde bulabilirsiniz.
Adım 3’de monte
edilmiş olan kalem 12
ve kalem 11.
Destek rafı
Kalem 1 (RA etiketli)
2 adet somun (sıkıca
vidalayın)
“L” sembolü ile
işaretlenmiş
Aktüatör için ayrıntılı görünüm
Damper için üst görünüm
M4x16 tipi vidayı bu deliğe tamamı
değil 2/3 kadar kısmı girecek şekilde
vidalayın.
Kelepçe ve tespit segmanı
için ayrıntılı görünüm
12
12
110
Ø3
150
45
90
a) Aktüatörü damperin
miline takın, daha sonra
rondela ve kelepçe ile
kilitleyin.
b) M4x12 vidayı
takın, daha sonra
destek bağlantısını
damper milinin
yakınına getirin.
Not: destek
bağlantısı
damperin üstünde
bulunmaktadır.
Tespit segmanı
Kelepçe
Tespit segmanı
Kelepçe
