- Μετά
,
σφίγγει 1 βιδα M4x12 (αντικείμενο 14) στη βάση στήριξης της παροχέτευσης. Μην εισάγετε πλήρως το σπείρωμα της βίδας
,
αλλά μόνο τα 2/3 του. Τοποθετήστε τον ενεργοποιητη στη βάση στήριξης φέρνοντας τη βάση στήριξης πιο κοντά στον άξονα
της παροχέτευσης.
,
Η λειτουργία της βίδας M4x12 είναι να κλειδώνει τον ενεργοποιητη να μην γλιστρά κατά τη διαμόρφωση.
- Έπειτα
,
βάλτε τη μέγγενη μέσα στον άξονα και κλειδώστε τον ενεργοποιητη με ελατήριο συγκράτησης. Σφίξτε τα παξιμάδια της
μέγγενης καλά χρησιμοποιώντας το ρυθμιζόμενο κλειδί. Σημειώστε ότι η μέγγενη και το ελατήριο συγκράτησης συνοδεύουν
τον ενεργοποιητη όπως τα στάνταρ μέρη
,
θα τα βρείτε μέσα στο κουτί του ενεργοποιητη.
Αντικείμενο
10 και 11
,
τα
οποία είναι ηδη
συναρμολογημένα
στο Βήμα 3.
Ελατήριο συγκράτησης
Μέγγενη
Αντικείμενο 1
(με ετικέτα
“
RA
”
)
Ελατήριο
συγκράτησης
Μέγγενη
2 τεμ. Παξιμάδια
(βιδώστε σφιχτά)
Προβολή λεπτομερειών για μέγγενη και
ελατήριο συγκράτησης
Με το
σύμβολο 'L'
Λεπτομερή προβολή για
ενεργοποιητη
Άνω προβολή για παροχέτευση
Σφίξτε τη βίδα Μ4x16 σ
”
αυτην την τρύπα
,
μην εισάγετε πλήρως το σπείρωμα της
βίδας
,
αλλά μόνο τα 2/3 του.

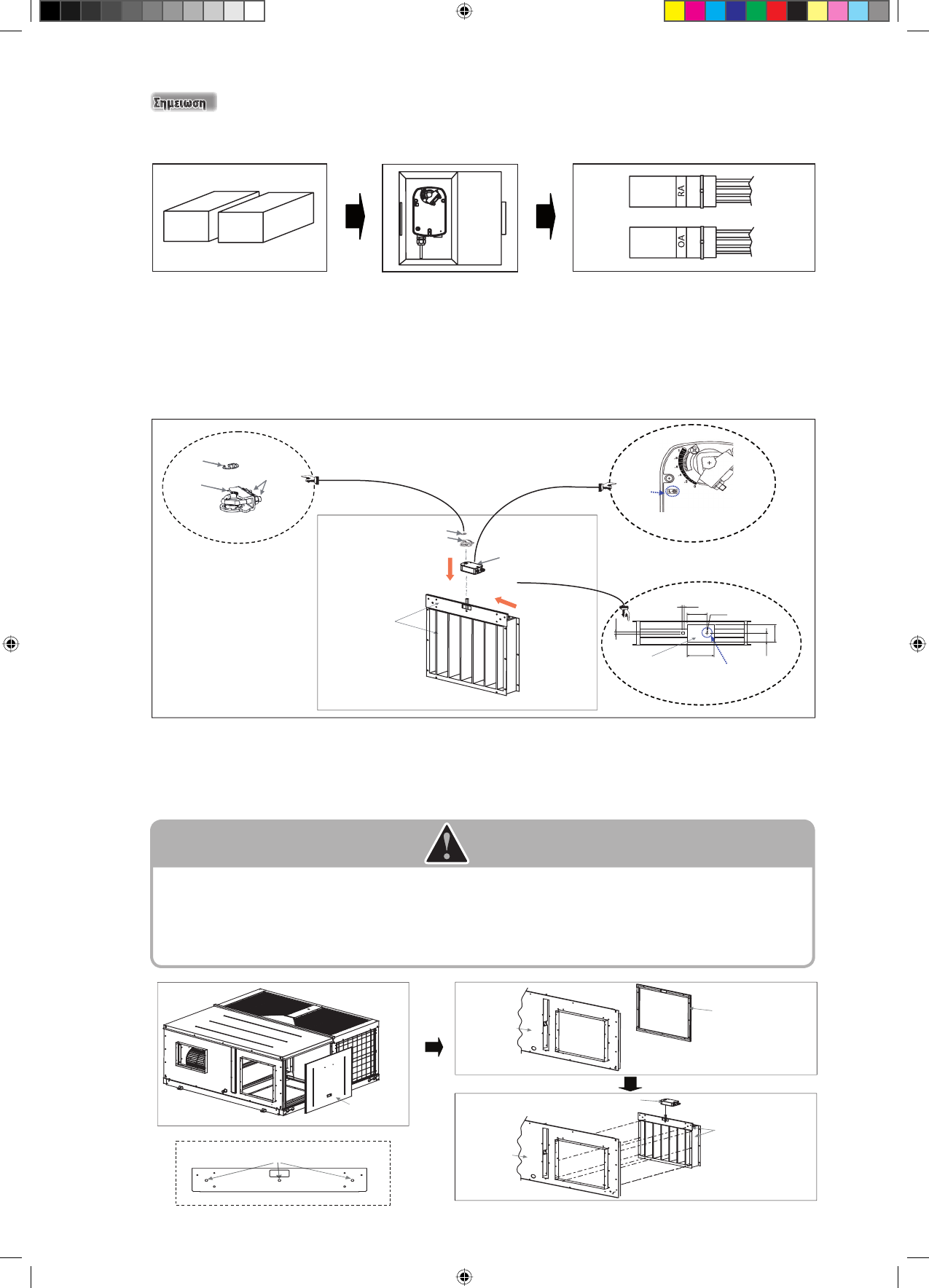

Υπάρχουν 2 τεμ. Ενεργοποιητη Belimo LF24-SR (αντικείμενο 1) με ετικέτα στο κιτ εξοικονομησης που
συνοδεύει τα χάρτινα κιβώτια. Ανοίξτε τα κουτιά και αναγνωρίστε την ετικέτα στο καλώδιο. Ο ενεργοποιητης
που χρησιμοποιείται στο βήμα 4 είναι αυτός με την ετικέτα
“
RA
”
.
2 τεμ. Αντικειμένου
1 σε χάρτινα κουτιά.
Ανοίξτε το κουτί.
Η
ΒΗΜΑ 5
-
Αφαίρεση του πλαϊνού πάνελ Μετά
,
αποσπάστε 4 τεμ. Μεταλλικού στηρίγματος στο μπροστινό πάνελ.
Εγκαταστήστε την παροχέτευση του αέρα επιστροφής (αντικείμενο 11) + βάση στήριξης
,
παροχέτευση αέρα
επιστροφής (αντικείμενο 10) + ενεργοποιητης Belimo
,
LF24-SR (αντικείμενο 1) που είναι ήδη συναρμολογημένα
στο βήμα 3 και 4 στο μπροστινό πάνελ της μονάδας χρησιμοποιώντας τις ίδιες τρύπες βιδών. Χρησιμοποιήστε
βίδα M5x16 (αντικείμενο 13) για να είναι σφιχτό.
ΠΡΟΣΟΧΗ
Επεκτείνετε τον αισθητήρα του αέρα επιστροφής ο οποίος βρίσκεται μεσα στη μονάδα (στο επάνω μέρος του
ανοίγματος του αέρα επιστροφής) στην εξωτερική περιοχή της μονάδας. Αυτό μπορεί να γίνει δρομολογώντας
τον αισθητήρα μέσω των μικρών οπων στη βάση στήριξης
,
παροχέτευση αέρα επιστροφής (αντικείμενο 10).
Ο αισθητήρας τότε τοποθετείται κανονικά μέσα στον αεραγωγό του αέρα επιστροφής χρησιμοποιώντας
τα κολάρα (παρέχεται στον τόπο εγκατάστασης). Αποτυχία τούτου, μπορεί να επηρεάσει την απόδοση της
μονάδας και να προκαλέσει θερμική δυσφορία στους χρήστες.
Αφαίρεσητου
πλαϊνού πάνελ
Μπροστινή
όψη μονάδας:
Αντικειμενο 1
Αντικειμενο 10 +
Αντικειμενο 11
Χρησιμοποιήστε οποιεσδήποτε τρεις τρύπες στο αντικείμενο 10 για να δρομολογήσετε τον
αισθητήρα του αέρα επιστροφής στο εξωτερικό μέρος της μονάδας.
Μπροστινή όψη του αντικειμένου 10
Αναγνωρίστε την ετικέτα στο καλώδιο. Ένα
από τα αντικείμενα υποδεικνύεται με το
“
RA
”,
ενώ το άλλο με το
“
OA
”
.
Μπροστινή
όψη μονάδας:
Συναρμολογήστε το
αντικείμενο 1 + αντικείμενο
10+αντικείμενο 11 στον
μπροστινό πίνακα.
Αποσυνδέστε τα
μεταλλικά στηρίγματα
στον μπροστινό πίνακα.
Βάση στήριξης
12
12
110
Ø3
150
45
90
a) Συναρμολογήστε τον
ενεργοποιητή στον άξονα της
παροχέτευσης, μετά κλειδώστε με
ένα κλιπ και μέγγενη.
b) Εισάγετε βίδα
Μ4x12, μετά φέρτε
το στήριγμα πιο
κοντά στον άξονα
παροχέτευσης.
Σημειωση : Το
στήριγμα βρίσκεται
στο επάνω μέρος
της παροχέτευσης.
