SVENSKA
STEG 9
-

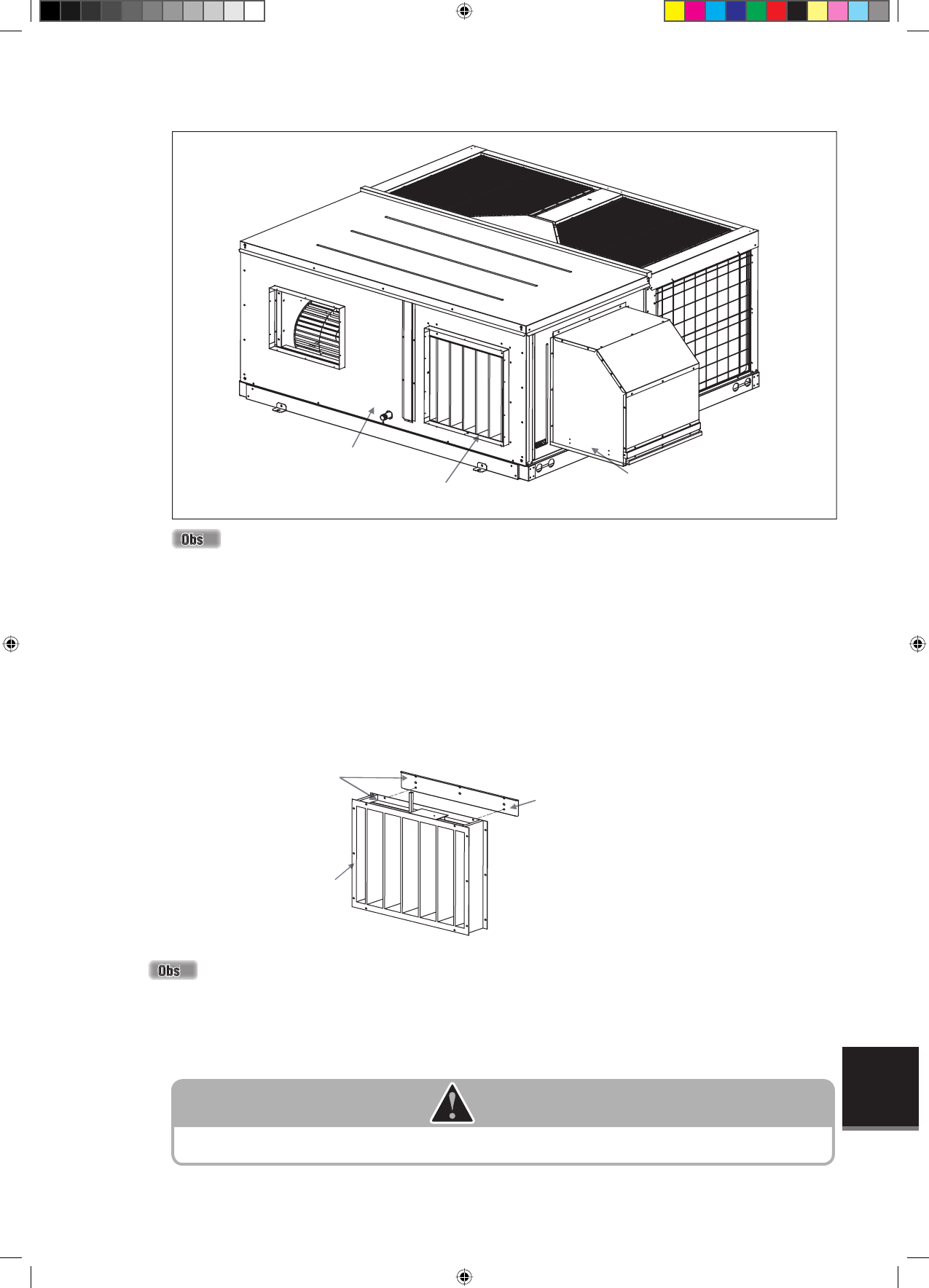

Slutligen kan du se enheten med ekonomisats som visas i diagrammet nedan:
Enheten som visas i diagrammen från steg 1 till steg 9 är UATYQ350. För andra modeller skall samma metod
följas.
(ii)
Montering för nedåtfl öde (vertikalt)
STEG 1
-
Bryt strömförsörjningen till enheten och installera en säkerhetslåsfl ik före installation, driftsättning eller service
av ekonomienheten. Förbered alla verktyg som krävs enligt ovan.
STEG 2
-
Packa upp trälådan med ekonomisatsen med hjälp av kofot och hammare. Ta sedan bort påsarna som innehåller
lösa delar och fästelement med hjälp av kniven. Utför kontroll före installation enligt ovan.
STEG 3
-
Montera fästet, nedåtfl öde (punkt 12) med returluftspjäll (punkt 11) med hjälp av skruv M5x16 (punkt 13) som
medföljer satsen.
Regnskydd
Returluftspjäll
Takenhet
Skruva fast punkt 12
med punkt 11
Punkt 12
Punkt 11
STEG 4
-
Montera 1st Belimo ställdon, LF24-SR (punkt 1) med returluftspjäll (punkt 11). Rikta in och för in hålet på ställdonet
mot spjällets axel.
VARNING 1
Standardinställningen för returluftspjället (punkt 11) skall vara helt öppen. Säkerställ att detta spjället är i
”
helt öppen
”
position innan montering av ställdonet. Underlåtenhet att göra detta kan orsaka fel under enhetens normaldrift.
Stödhållare, nedsänkt modell (föremål 12) är inte tillgängligt för ECON0700. För att installera ekonomisats för
denna modell, hoppa över steg 3 och gå till steg 4.
