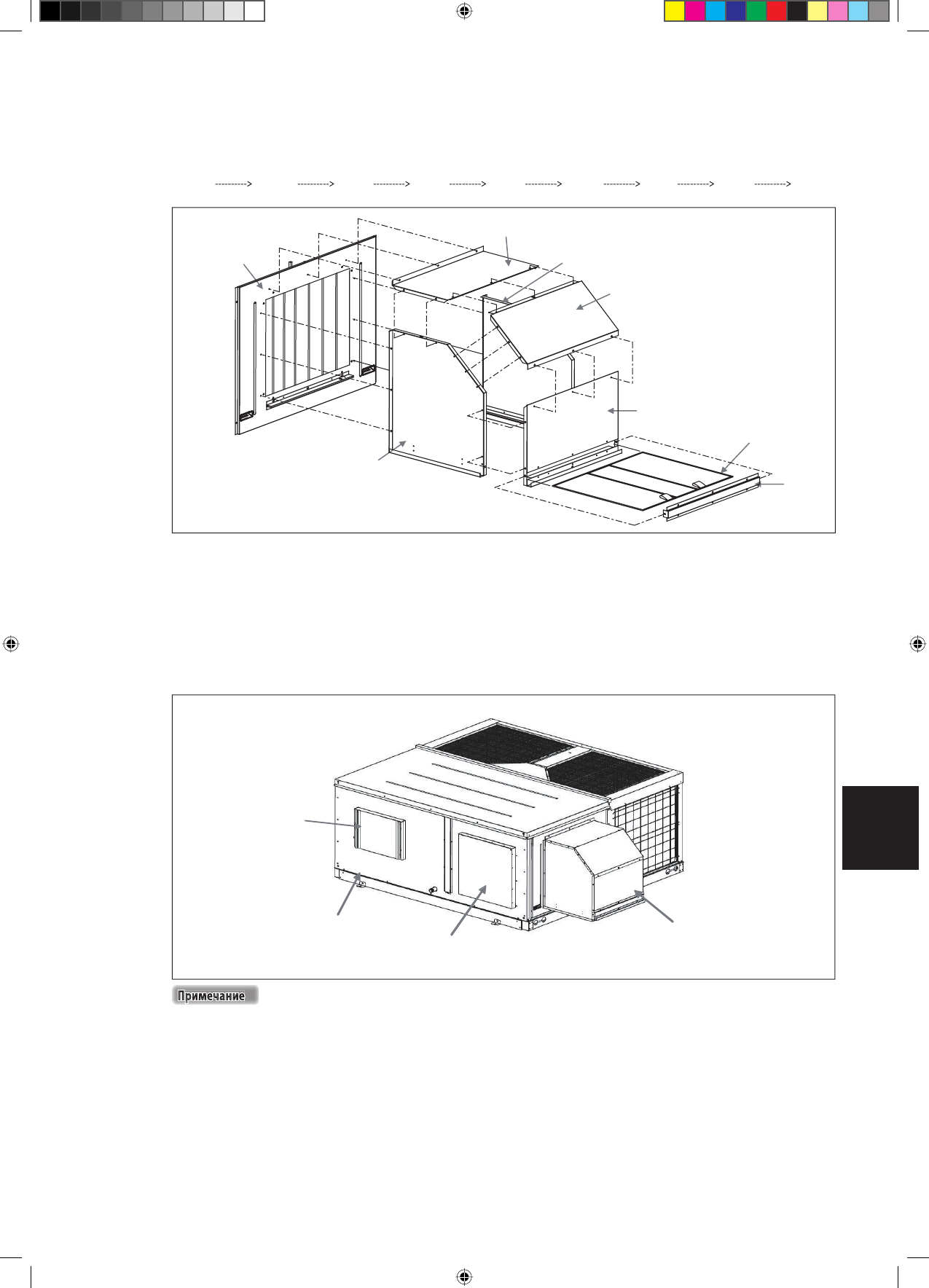

Для сборки защитного кожуха от дождя установите на боковой панели отдельные съемные детали (металлические
детали). Перед этим в целях герметизации разместите на боковой панели сальник (приобретается на месте).
-
Для сборки защитного кожуха соблюдайте последовательность по установке деталей, представленную ниже:
Боковая панель с заслонкой
на входе наружного воздуха
(деталь 2), которая уже
смонтирована на блоке в
шаге 7.
Деталь 3
Деталь 7
Деталь 4
Деталь 5
Деталь 9
Деталь 8
Деталь 6
ШАГ 9
-
В итоге блок с комплектом экономайзера будет выглядеть, как на схеме, представленной ниже:
-
Если для осуществления нижней подачи воздуха требуется крышный короб, ознакомьтесь с рекомендациями,
представленными в части (C) главы
“
УС ТАНОВКА БЛОКА
”
данного руководства.
-
Для обеспечения водонепроницаемости покрытия защитного кожуха от дож дя рекомендуется обработать
все соединения и щели герметиком, устойчивым к атмосферным воздействиям (таким как силикон, материал
приобретается на месте).
На схемах шагов 1-9 представлен кондиционер модели UATYQ350. Для других моделей используется аналогичный
способ.
Защитный
кожух от дождя
Металлическая крышка для
горизонтального возврата воздуха
Крышный
кондиционер
Металлическая
крышка (опора
нагнетателя) для
горизонтального
возврата воздуха
Деталь 2
Деталь 6
Деталь 7
Деталь 3
Деталь 4
Деталь 5
Деталь 9
Деталь 8
Герметик
Сальник
