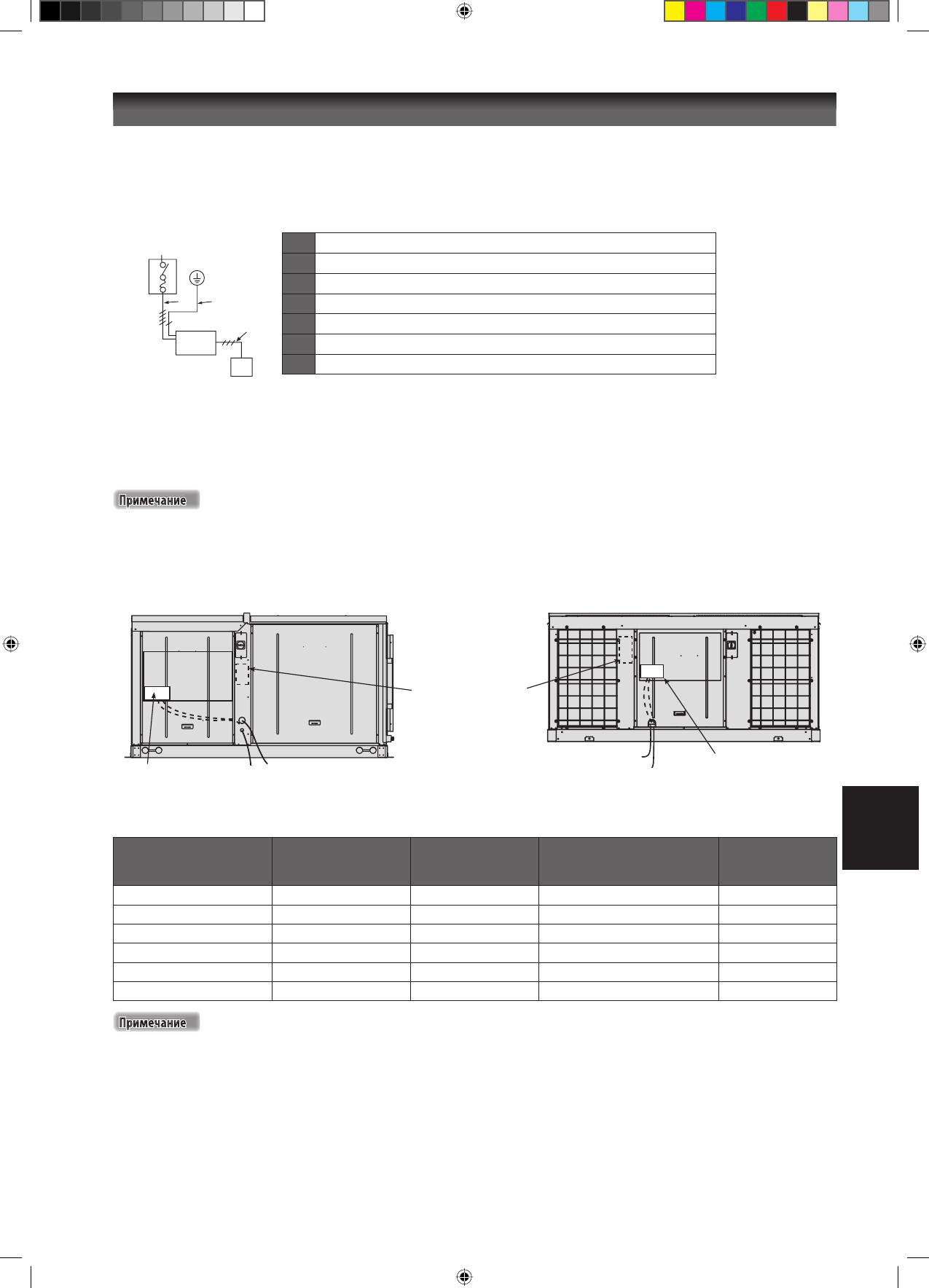

19
PE
a
b
c
d
g
e
f
Р
УССКИЙ
Главный выключатель или другие устройства для отключения блока, которые имеют зазор между разомкнутыми
контактами на всех полюсах, должны быть включены в жесткую разводку в соответствии с местными и
национальными законами.
Блок должен быть подключен непосредственно к электрическому распределительному щиту с помощью
прерывателя цепи (рекомендуется) или плавкого предохранителя с большой отключающей способностью.
Прикрепите разводку питания к модулю управления. Подключите провод управления к клеммной колодке блока
управления через отверстие в блоке управления.
Провод заземления должен быть подключен.
Кабель питания должен как минимум соответствовать H07RN-F и он должен быть заключен в защитную трубу.
Разъединение в питающей сети должно быть полюсным, при этом зазоры между замыкающими контактами реле
должны быть не менее 3 мм.
ü
ü
ü
ü
ü
Рекомендуемое
положение
распределительной
коробки
Клеммная
колодка
Клеммная колодка
Кабель питания
(закупорьте выбиваемые
отверстия после установки)
БЛОК
УПРАВЛЕНИЯ
БЛОК
УПРАВЛЕНИЯ
Провод цепи управления
Кабель
питания
Провод
цепи
управления
UATYQ250
UATYQ350, 450, 550, 600 & 700
Пример электропроводки и выбор прерывателя
Модель
Кабель питания
(мм
2
)
Объем
прерывателя (A)
Переключатель
для защиты от
максимального тока (A)
Кабель
заземления
(мм
2
)
UATYQ250
4
32
32
4
UATYQ350
6
40
40
6
UATYQ450
10
40
40
10
UATYQ550
10
50
50
10
UATYQ600
16
63
63
16
UATYQ700
25
80
80
25
Все работы с электропроводкой должен выполнять квалифицированный электрик в соответствии с
применимыми местными требованиями и нормативами.
Метод соединения электрических проводов
Перед подключением проводки обратитесь в компанию, которая поставляет электроэнергию в этой
местности.
1. Полная схема электропроводки блока
l
2. Подключение блока к питанию
Проведите провода питания и провод цепи управления через выбиваемые отверстия в блоке или отверстия для
кабеля.
Снимите панели для обслуживания и подключите провода питания к клеммной колодке внутри блока
управления, как показано на рисунке.
Для правильной фиксации проводов питания используйте кабельные стяжки, открывающиеся нажатием,
которые расположены у основания блока управления.
При установке прерывателя на блок убедитесь в том, что винты не повредят элементы (например, змеевик)
внутри блока.
Распределительную коробку также можно установить, не прикрепляя ее к блоку.
Выбиваемыми отверстиями оснащена только модель UATYQ250; модель UATYQ350, UATYQ450, UATYQ550,
UATYQ600 & UATYQ700 оснащена отверстием для кабеля питания.
СОЕДИНЕНИЕ ЭЛЕКТРОПРОВОДКИ
a
Источник питания
b
Главный выключатель/ предохранитель (приобретается на месте)
c
Разводка питания для блока
d
Блок
e
Пульт дистанционного управления
f
Соединительная проводка для блока и пульта дист. управления
g
Заземление
