32
Το πλαϊνό πάνελ με την παροχέτευση
εξωτερικού αέρα (αντικείμενο 2) το
οποίο είναι συναρμολογημένο στη
μονάδα στο βήμα 7.
Αντικειμενο 3
Αντικειμενο 7
Αντικειμενο 4
Αντικειμενο 5
Αντικειμενο 9
Αντικειμενο 8
Αντικειμενο 6

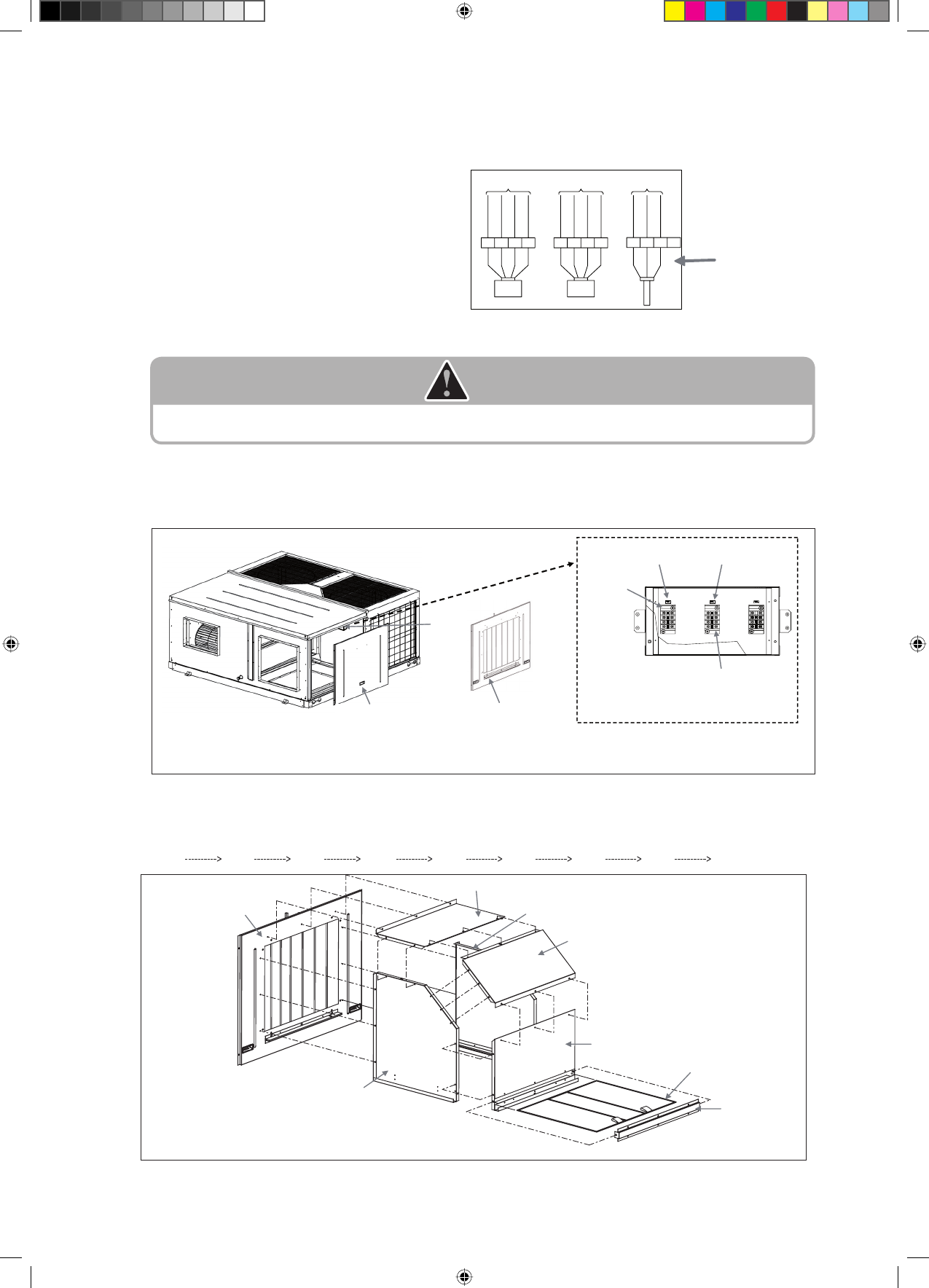

ΒΗΜΑ 7
-
Συνδέστε τον ενεργοποιητή Belimo
,
LF24-SR (αντικείμενο 1) με ετικέτα
"
RA
",
η οποία τώρα τοποθετείται στην παροχέτευση συναρμολόγησης
στον μπροστινό πάνελ μέχρι τη λωρίδα ακροδεκτών με ετικέτα
"
RA
"
μέσα στο κουτί συνδέσμων.
-
Υπάρχουν τέσσερα καλώδια στον ενεργοποιητή με διαφορετικά χρώματα (μαύρο
,
κόκκινο
,
πράσινο και λευκό). Συνδέστε τα καλώδια όπως
παρακάτω:
ΠΡΟΣΟΧΗ
Λανθασμένη σύνδεση καλωδίων μπορεί να προκαλέσει τη δυσλειτουργία του ενεργοποιητή ή του πίνακα του ελεγκτή
εξοικονόμησης ή και τα δύο. Δέστε τα καλώδια με κολάρα που αφαιρούνται στο κουτί συνδέσμων.
Μαύρο καλώδιο
- σ υ ν δ έ σ τ ε σ το ν πρ ώ το π ό λ ο τ η ς
λ ω ρ ί δ α ς α κρ ο δ ε κ τ ώ ν μ ε ε τ ι κ έ τα
"
GND
"
.
Κόκκινο καλώδιο
- σ υ ν δ έ σ τ ε σ το δ ε ύ τ ε ρ ο π όλο τ η ς
λ ω ρ ί δ α ς α κρ ο δ ε κ τ ώ ν μ ε ε τ ι κ έ τα
'+24V'.
Πράσινο καλώδιο
- συνδέστε στον τρίτο πόλο της λωρίδας
ακροδεκτών με ετικέτα 'DCV'.
Λευκό καλώδιο
- συνδέσ τε σ τον τέταρτο πόλο της
λωρίδας ακροδεκτών με ετικέτα 'FB'.
( Μ π ορ ε ί τ ε ν α α ν α τρ έ ξ ε τ ε σ το α υ το κόλ λη το δ ι ά γρ α μ μ α
καλωδίωσης το οποίο τοποθετείται στο πρώτο κάλυμμα του
κουτιού σύνδεσης.)
Το αυτοκόλλητο
διάγραμμα
καλωδίωσης στο
μπροστινό κάλυμμα
του κουτιού
σύνδεσης.
- Έπειτα
,
συνδέστε τον ενεργοποιητή Belimo
,
LF24-SR (αντικείμενο 1) με ετικέτα
"
ΟA
",
η οποία τώρα τοποθετείται στην παροχέτευση
συναρμολόγησης στο πλαϊνό πάνελ μέχρι τη λωρίδα ακροδεκτών με ετικέτα
"
ΟA
"
μέσα στο κουτί συνδέσμων. Ακολουθήστε την ίδια μέθοδο
που χρησιμοποιείται για σύνδεση καλωδίωσης ανάμεσα στον ενεργοποιητή
"
RA
"
και τη λωρίδα ακροδεκτών
"
RA
"
. Έπειτα
,
προσαρτήστε το
πλαϊνό πάνελ στη μονάδα. Μπορεί να χρειαστεί να κάνετε τις κατάλληλες διευθετήσεις στα καλώδια του ενεργοποιητή χρησιμοποιώντας
κολάρα (παρέχεται στην εγκατάσταση) πριν προσαρτήσετε το πλαϊνό πάνελ στη μονάδα.
Πλαϊνό πάνελ στη
στάνταρ μονάδα η οποία
αφαιρείται στο βήμα 5.
Πλαϊνό πάνελ συνοδεύει το
κιτ εξοικονόμησης το οποίο
είναι συναρμολογημένο με
τον ενεργοποιητή στο βήμα 6.
Προσαρτήστε αυτό το πάνελ
στη μονάδα.
Κουτί
συνδέσμων
Λωρίδα
ακροδεκτών
με ετικέτα
"
RA
"
– που θα
συνδεθεί με
ενεργοποιητή
με ετικέτα
"
RA
"
.
Ετικέτα
"
RA
"
Ετικέτα
"
OA
"
Λωρίδα ακροδεκτών με ετικέτα
"
ΟA
"
– που θα
συνδεθεί με ενεργοποιητή με ετικέτα
"
ΟA
"
.
Λεπτομέρεια όψης του κουτιού συνδέσμων
ΒΗΜΑ 8
-
Για να δημιουργήσετε το περίβλημα βροχής
,
εγκαταστήστε τα χαλαρά μέρη (μεταλλικά μέρη) στο πλαϊνό πάνελ. Πριν απ
”
αυτό
τοποθετήστε τη ροδέλα (παρέχεται στην εγκατάσταση) στο πλαϊνό πάνελ για λόγους στεγανοποίησης.
-
Μετά, ακολουθήστε την αλληλουχία εγκατάστασης παρακάτω για να δημιουργήσετε το κάλυμμα βροχής:
TO PCB3 (ECO)
CN_ACT_RA
TO PCB3 (ECO)
CN_ACT_OA
TO PCB3 (ECO)
CN_C02
TB RA
TB OA
TB C02
ΜΑ
ΥΡ
Ο
ΚΟ
ΚΚΙΝΟ
ΠΡ
ΑΣΙΝΟ
ΛΕΥΚ
Ο
ΜΑ
ΥΡ
Ο
ΚΟ
ΚΚΙΝΟ
ΠΡ
ΑΣΙΝΟ
ΛΕΥΚ
Ο
ΜΑ
ΥΡ
Ο
ΚΟ
ΚΚΙΝΟ
ΛΕΥΚ
Ο
GND +24V
DCV
FB
GND +24V DCV
FB
GND +24V
FB
ΕΝΕΡΓΟΠΟΙΗΤΗΣ RA
ΕΝΕΡΓΟΠΟΙΗΤΗΣ OA
ΑΙΣΘΗΤΗΡΑΣ C02
Αντικειμενο 2
Αντικειμενο 6
Αντικειμενο 7
Αντικειμενο 3
Αντικειμενο 4
Αντικειμενο 5
Αντικειμενο 9
Αντικειμενο 8
Στεγανοποιητικό
Βίδες
-
Συνιστάται να σφραγίσετε όλους τους συνδέσμους και τα κενά μ αδιάβροχο στεγανωτικό υλικό (όπως σιλικόνη,
που παρέχεται επιτόπου) έτσι ώστε να διασφαλιστεί ένα αδιάβροχο φινίρισμα στο κάλυμμα βροχής.
