39
POR
TUGUÊS
G
Questões no Controle de Ventilação
- Uma técnica na redução de consumo de energia
,
enquanto mantém a qualidade do ar adequada são as questões do
controle na ventilação. Em vez de defi nir um ritmo fi xo de substituição de ar
,
o sensor de dióxido de carbono (sensor
CO
2
) é usado para controlar a taxa dinamicamente
,
com base nas emissões de ocupantes do edifício.
- O sensor de CO
2
é um componente opcional. Consulte as informações abaixo sobre as recomendações da seleção do
sensor de CO
2
.
(i)
Tipo: Acoplado no Duto
(ii)
Entrada de energia: 24 VDC
,
50 Hz
(iii)
Média de Temperatura de Funcionamento: 0 ~ 52°C
(iv)
Média de Temperatura Ambiente: -15 ~ 52ºC
(v)
Escala de Medição: 0 ~ 5000 PPM (depende da aplicação)
(vi)
Tensão de saída: 2 ~ 10 VDC
(vii) Tamanho do fi o: AWG18
(viii) Máximo de corrente permitida: 7A
(ix)
Conformidade Padrão: Siga os regulamentos nacionais e locais
- O controle econômico vem com um software que já está pronto com a integração do sensor CO
2
. Já vem ativado
somente no modo econômico. É permitido ao usuário escolher a seleção através da chave Dip 3. Consulte o guia de
confi guração do equipamento na etapa (D) (v)
,
no capítulo
“
GUIA DE CONTROLE DE OPERAÇÃO
”
neste manual para
seleção de valores dos níveis de CO
2
PPM.
Por exemplo: para usar um sensor de medição CO
2
com a média de 0 ~ 5000 PPM com o valor limiar de 1250PPM
,
o
usuário precisa dos seguintes passos: -
1° Etapa: Ative SW4 na única chave Dip no quadro de controle principal para a posição ON (a confi guração
de fábrica vem na posição OFF).
2° Etapa: Ative o parâmetro G6 do painel (controle econômico) em controle remoto para posição
‘
1
’,
(ON). O ajuste padrão de fábrica vem na posição
‘
0
’
(OFF).
3° Etapa: Certifi que-se que a chave Dip 4 (quadro de controle econômico) esteja na posição OFF (o
ajuste padrão de fábrica vem na posição OFF).
4° Etapa: Ative o SW1 na Chave Dip 3 (Quadro de controlador econômico) para posição ON (O ajuste
padrão de fábrica vem na posição OFF).
{SW1 na Chave Dip 3 = 25%
,
por meio de cálculo signifi ca 25% de 5000 PPM ou equivalente
a 1250 PPM}.
- Se o sensor de CO
2
for exposto ao ambiente exterior, tape o sensor com uma caixa à prova de salpicos (IPX4) com um
parafuso como mecanismo de bloqueio ou método semelhante para impedir a entrada de água no sensor de CO
2
e
também para evitar um possível contacto com o sensor. A ligação do sensor de CO
2
é considerada uma peça COM
CORRENTE ELÉCTRICA ACTIVA.
- Em
seguida
,
conecte o cabo do sensor CO
2
à caixa de junção no compartimento interno da unidade. Existem três fi os
de sensor CO
2
. Ligue os fi os conforme abaixo:
Sistema de fi o terra – conecte-o ao primeiro pólo do
terminal com o rótulo
‘
GND
’
.
+ fi o ativo 24VDC – conecte-o ao segundo pólo do
terminal com o rótulo
‘
+24V
’
.
Saída/Fio de alimentação de sinal – conecte ao terceiro
pólo
do
terminal
com
o
rótulo
‘
FB
’
.
( Você poderá localizar o diagrama da fi ação que se
encontra na tampa frontal da caixa de junção.)
CUIDADO
A co n e x ã o d o s c a b o s e r r a d o p o d e rá c a u s a r o m a u
funcionamento do sensor CO
2
ou do controle economizador
,
ou mesmo dos dois. Ligue os fi os com braçadeiras sob a
caixa de junção.

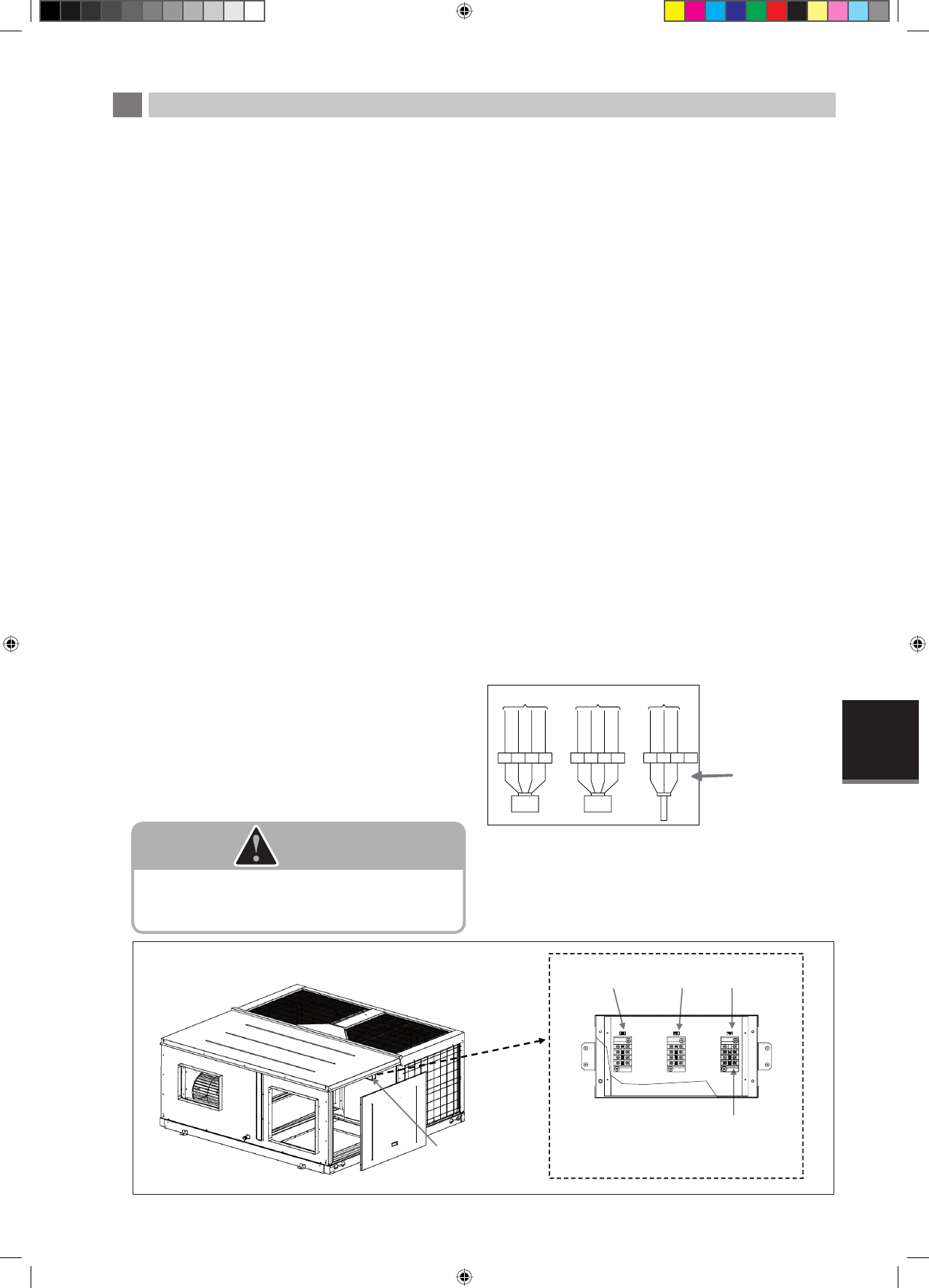

Selo
‘
RA
’
Caixa de
Junção
Selo
‘
OA
’
Selo
‘
CO
2
’
O bloco do terminal com o rótulo
‘
CO
2
’
– deve ligar-se ao sensor CO
2
.
Vista detalhada na caixa de junção
Diagrama
de fi ação na
tampa frontal
da caixa de
junção.
TO PCB3 (ECO)
CN_ACT_RA
TO PCB3 (ECO)
CN_ACT_OA
TO PCB3 (ECO)
CN_C02
TB RA
TB OA
TB C02
PRE
TO
VERMELHO
VERDE
BRANC
O
PRE
TO
VERMELHO
VERDE
BRANC
O
PRE
TO
VERMELHO
BRANC
O
GND +24V DCV
FB
GND +24V DCV
FB
GND +24V
FB
ATUADOR RA
ATUADOR OA
SENSOR C02
