32

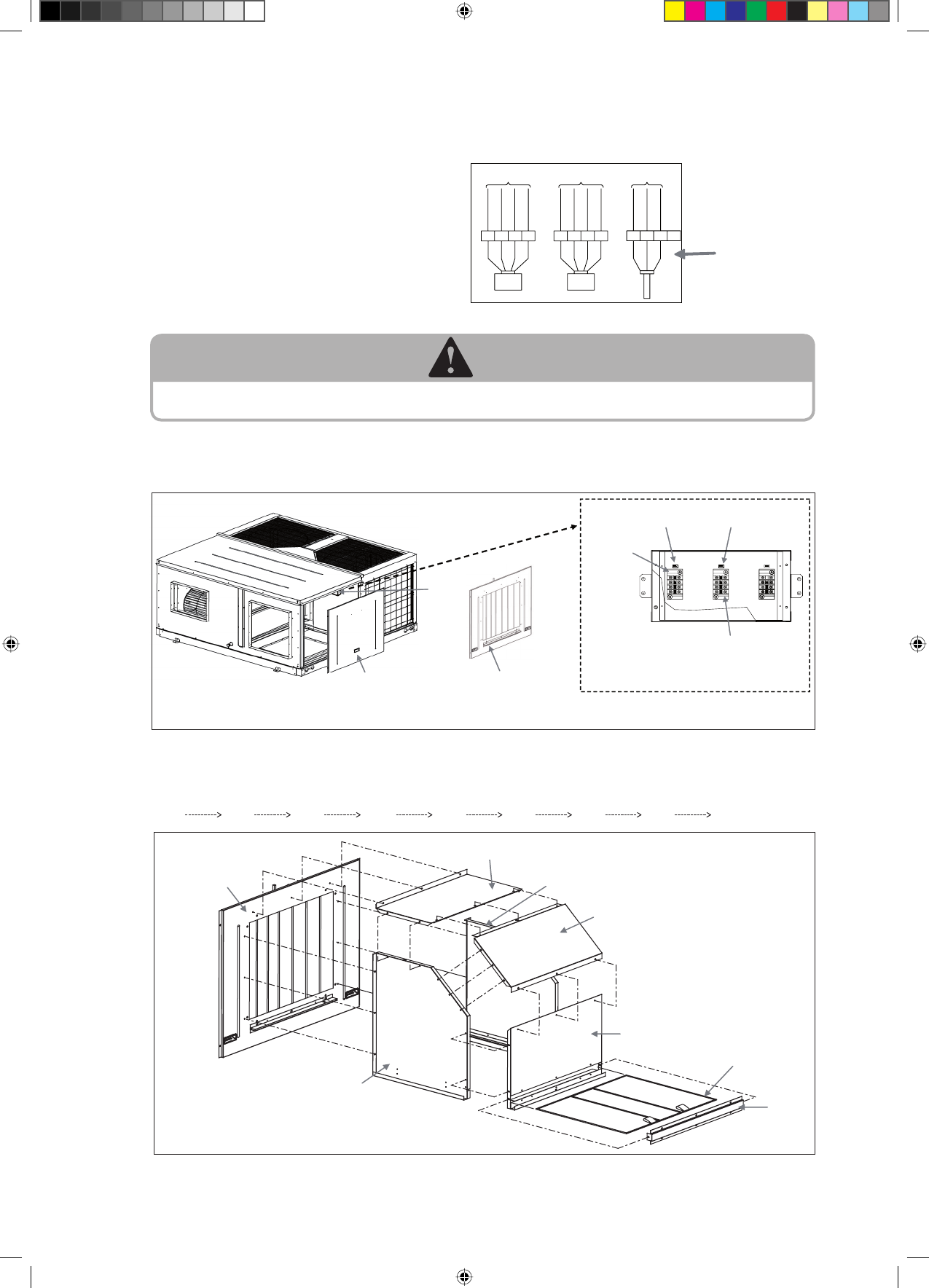

Adım 5 içerisinde sökülen
standart birimdeki yan
panel
Adım 6 dahilindeki aktüatör ile
monte edilen ekonomizör kitle
birlikte gelen yan panel. Bu
paneli birime bağlayın.
Bağlantı
kutusu
“RA” ile
işaretli
terminal
bloğu – “RA”
ile işaretli
aktüatöre
bağlanacak
“RA” etiketi
“OA” etiketi
“OA” ile işaretli terminal bloğu – “OA” ile
işaretli aktüatöre bağlanacak
Bağlantı kutusuna ait ayrıntılı görünüm
ADIM 7
-
Ön panel üzerindeki montaj damperinde bulunan “RA” ile işaretli Belimo aktüatörünü, LF24-SR (kalem 1) kutu içerisinde “RA” ile
işaretli terminal bloğuna bağlayın.
-
Aktüatör üzerinde farklı renklerde dört adet kablo bulunmaktadır (siyah, kırmızı, yeşil ve beyaz). Kaboları şu şekilde bağlayın:
DİKKAT
Hatalı kablo bağlantısı aktüatörde veya ekonomizörde ya da her ikisinde arızaya neden olabilir. Bağlantı kutusu altında bulunan kablo bağları
ile kabloları bağlayın.
Siyah renkli kablo
- “GND” olarak işaretlenmiş terminal
bloğunun ilk kutbuna bağlayın.
Kırmızı renkli kablo - “+24V” olarak işaretlenmiş terminal
bloğunun ikinci kutbuna bağlayın.
Yeşil renkli kablo
- “DCV” olarak işaretlenmiş terminal
bloğunun üçüncü kutbuna bağlayın.
Beyaz renkli kablo - “FB” olarak işaretlenmiş terminal
bloğunun dördüncü kutbuna
bağlayın.
(Bağlantı kutusu ön kapağında yer alan kablolama şemasına
bakabilirsiniz)
Bağlantı kutusu
ön kapağında
bulunan kablo
diyagram
çıkartması
-
Ön panel üzerindeki montaj damperinde bulunan “OA” ile işaretli Belimo aktüatörünü, LF24-SR (kalem 1) kutu içerisinde “OA” ile
işaretli terminal bloğuna bağlayın. “RA” aktüatörü ile “RA” bloğu arasındaki kablo bağlantısı için aynı yöntemi izleyin. Daha sonra
yan paneli birime bağlayın. Yan paneli birime bağlamadan evvel kablo bağlarını (alan beslemesi) kullanarak aktüatör kablolarını
ayarlamanız gerekebilir.
ADIM 8
-
Yağmur örtüsünü kurmak için metal parçaları yan panele takın. Bundan once contayı (alan beslemesi) yalıtım amacıyla yan panel
üzerine yerleştirin.
-
Bunu yaptıktan sonra, yağmurluğu yapmak için aşağıdaki montaj sırasını takip edin:
TO PCB3 (ECO)
CN_ACT_RA
TO PCB3 (ECO)
CN_ACT_OA
TO PCB3 (ECO)
CN_C02
TB RA
TB OA
TB C02
Sİ
YA
H
KIRMIZI
YE
Şİ
L
BEY
AZ
Sİ
YA
H
KIRMIZI
YE
Şİ
L
BEY
AZ
Sİ
YA
H
KIRMIZI
BEY
AZ
GND +24V DCV
FB
GND +24V DCV
FB
GND +24V
FB
AKTÜATÖR RA
AKTÜATÖR OA
C02 SENSÖRÜ
Kalem 2
Kalem 6
Kalem 7
Kalem 3
Kalem 4
Kalem 5
Kalem 9
Kalem 8
Dolgu macunu
Conta
Adım 7 dahilinde birime
monte edilen dış hava
damperli (kalem 2) yan
panel.
Kalem 3
Kalem 7
Kalem 4
Kalem 5
Kalem 9
Kalem 8
Kalem 6
-
Tüm eklem ve silikon gibi hava geçirmez mastik ile (boşlukları kapatmak için tavsiye edilir, saha öğe) için su geçirmez yağmur örtünün
üzerinde terbiye sağlamak için verilir.
