17
TÜRK
ÇE
Yan paneli
çıkarın
Makara Kayışını
Çıkarın
Sökülmüş üfl eyici
desteği
Sökülmüş
üfl eyici
Her iki taraftaki
vidaları sökün
UATYQ250 için:
İki yan plaka gösterildiği gibi
üşeyici desteğine vidalanır
UATYQ350, 450, 550, 600 & 700 için:
Iki adet afl ağı akış yapısı
vidalanır
Yatay besleme
ağzını
vantilatörden
ayrılan vantilatör
beslemesiyle
örtün ve sıkıca
vidalayın. Not 2’ye
bakın.
Üfl eyiciyi alta bakacak şekilde çevirin.
Her iki yandan vidalayın.
Makara kayışını geri
takın. Motor tabanını
hareket ettirerek kayış
gerginliğini ayarlayın
Yatay geri dönüş deliğini kapakla
kapatın ve sıkıca vidalayın Not 2’ye
bakın.
Alt panelden dikey geri dönüş
kapağının vidasını sökün
Geri dönüş tarafındaki
yan paneli çıkarın
Son olarak yan paneli geri takın.
Makara kayışını geri takın. Kayış gerginliğini ayarlayın. Son olarak yan paneli geri takın. Not 1’ye bakın.
Atma çevrimi için kemer uzunluğu değiştirilmelidir.
Standart kayışlı ünite için, kayış uzunluğu
= a mm
Atma için şaftlar arası mesafe, C-C
= b mm
UATYQ250
UATYQ350
UATYQ450
UATYQ550
UATYQ600
UATYQ700
a
1382
1357
1250
1382
1382
1382
b
375
388
375
445
445
435
G

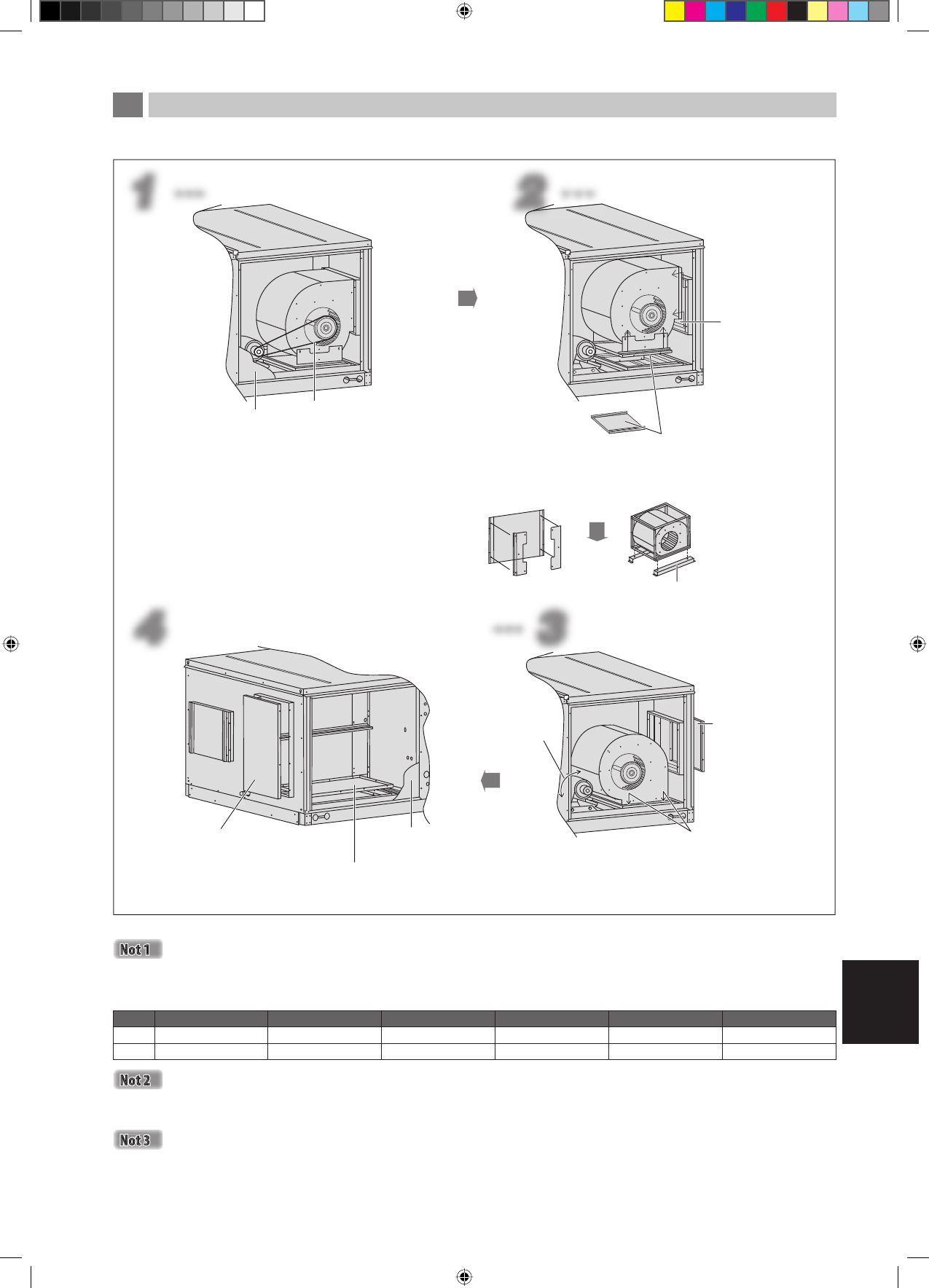

Üniteyi Çevirme
Standart birimin atma birimine çevrilmesi durumunda aşağıda belirtilen adımları izleyiniz:
UATYQ250, 350, 450, 550, 600 & 700
1
1
ÑÑÑ
2
2
ÇÇÇ
Metal kapak ve fl anş arasına conta benzeri (saha beslemesi) sızdırmazlık sağlayıcı yerleştirilmelidir. Ayrıca, su
sızdırmazlığını sağlamak için tüm ek yerlerine, vida deliklerine ve boşluklara hava sızdırmaz silikon uygulanmalıdır.
Vantilatör eğrisi ve değişken derece makarası teknik verileri için Mühendislik Veri Kitabına bakınız.
ÉÉÉ
3
3
4
4
