Wymagana przestrzeń wokół urządzenia

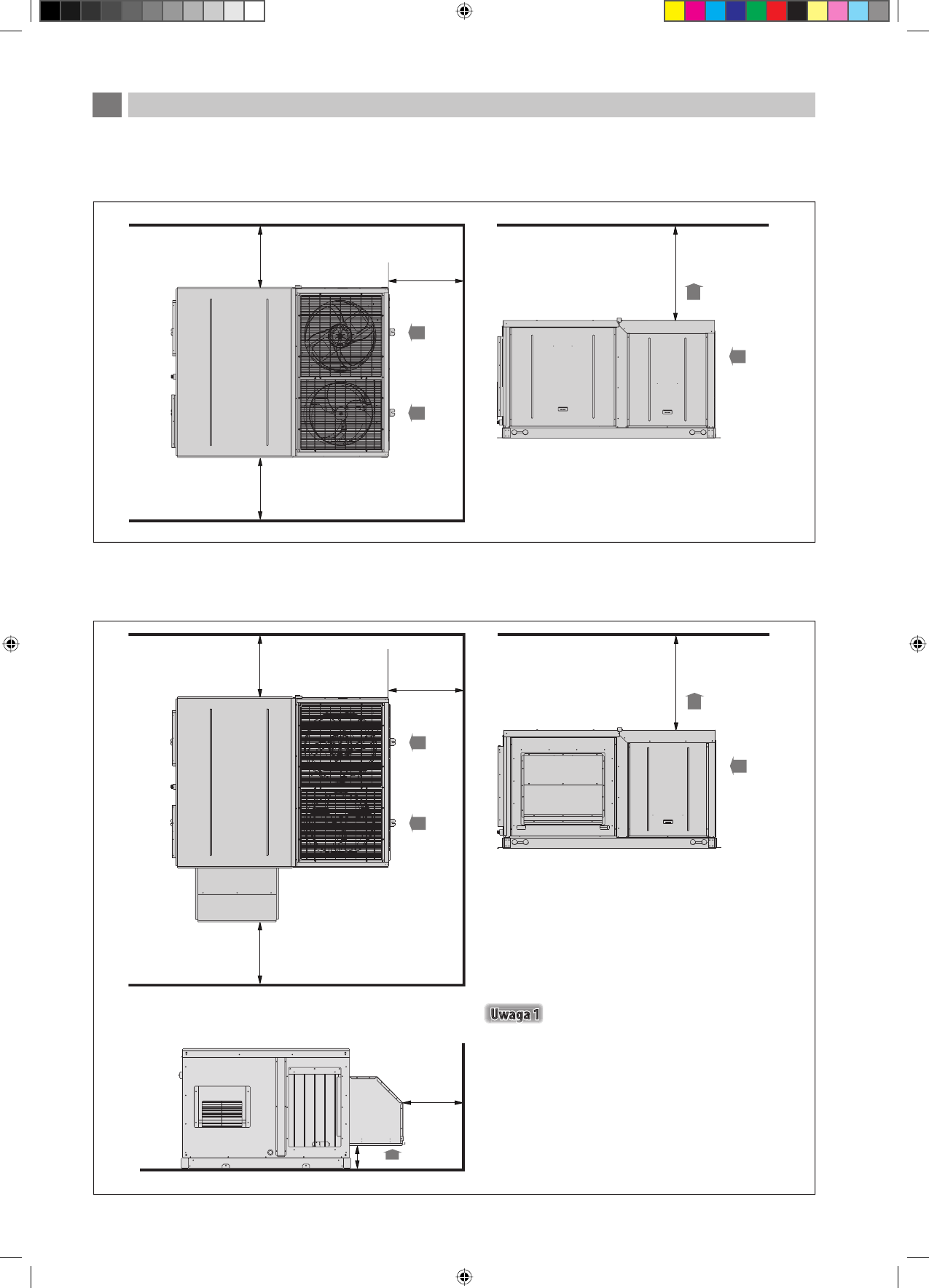

Na poniższym rysunku przedstawiono wymaganą przestrzeń wokół urządzenia. Należy zauważyć
,
że:-
Wszystkie pokazane wymiary są podane w mm.
Wszystkie pokazane wartości przestrzeni określają minimalny prześwit wymagany dla urządzenia.
Na rysunku pokazano urządzenie model UATYQ250. Inne modele wymagają takiej samej przestrzeni.
l
l
l
W przypadku instalacji podgrzewacza wymagana jest dodatkowa przestrzeń. Jeśli urządzenie zostało wyposażone
w podgrzewacz
,
dodatkowe miejsce wokół urządzenia z podgrzewaczem powinno wyglądać tak
,
jak na poniższym
diagramie:-
Wylot powietrza
ze skraplacza
Wylot powietrza
ze skraplacza
3000
3000
Wlot
powietrza do
skraplacza
Wlot
powietrza do
skraplacza
1200
1200
1200
1200
Obsługa
dmuchawy i silnika
Obsługa
dmuchawy i
silnika
Obsługa
fi ltrapowietrza
Obsługa parownika
Serwis
parownika oraz
podgrzewacza
1200
1200
Obsługa obwodu
sterowania
elektrycznego
Obsługa obwodu
sterowania
elektrycznego
Obsługa sprężarki
Obsługa sprężarki
Serwis fi ltra powietrza
podgrzewacza
Obsługa
fi ltrapowietrza
Wlot
świeżego
powietrza
X
1200
X: W tym obszarze nie może być żadnych
przeszkód ani skumulowanego śniegu.
