- Em
seguida
,
aparafuse o 1pc M4x12 (item 14) no suporte de apoio do amortecedor. Não aperte totalmente
o parafuso
,
mas somente até 2/3 da rosca do parafuso. Monte atuador no suporte
,
trazendo o suporte mais
próximo do eixo do amortecedor. A função do parafuso M4x12 é o de impedir que o atuador escorregue durante
a modulação.
- Em
seguida
,
coloque a braçadeira no eixo e trave o atuador com o anel. Aperte as porcas da braçadeira fi rmemente
utilizando a chave ajustável. Observe que as braçadeiras e os anéis vêm juntos com o atuador como as peças
padrão
,
você poderá achar essas peças dentro da caixa.
Item 10 e item
11
,
que já estão
montados na Etapa 3.
Anel
Braçadeira
Item 1
(com o rótulo
‘
RA
’
)
Suporte de apoiot
Anel
Braçadeira
2 porcas (parafuse
fi rmemente)
Vista detalhada da
braçadeira e do anel.
Rotulado
com o
símbolo
‘
L
’
Vista detalhada do atuador
Vista de cima do circulador
Aperte o parafuso M4x16 no orifício
,
não insira totalmente a rosca
,
mas
apenas 2/3 do segmento.
Há 2 peças de atuador Belimo
,
LF24-SR (item 1) no kit econômico que vêm nas caixas de papelão. Abra as
caixas e identifi que a etiqueta no fi o. O atuador utilizado na etapa 4 é o que tem o rótulo
‘
RA
’
.
2 peças de item 1
na caixa de papelão.
Identifi que o rótulo no fi o. Um deles é
indicado com
‘
RA
’,
e o outro como
‘
OA
’
.
Abra a caixa.
5° ETAPA
-
Remova o painel lateral. Em seguida
,
retire as 4 peças de suporte de metal no painel frontal. Instale o circulador
de ar (item 11) + o suporte de sustentação
,
amortecedor de circulação de ar (item 10) + o atuador Belimo
,
LF24-
SR (item 1)
,
que já estão montados na etapa 3 e etapa 4 no painel frontal da unidade utilizando os mesmos
orifícios dos parafusos. Use o parafuso M5x16 (item 13) para fi xação dos parafusos.
CUIDADO
Estenda o sensor de circulação de ar que está localizado no interior da unidade (na parte superior da abertura de ar) para
a área externa da unidade. Isso poderá ser feito encaminhando o sensor através de pequenos orifícios no suporte de
sustentação, amortecedor de circulação de ar (item 10). O sensor é, então, localizado corretamente dentro de circulação
o cabo de ligação (alimentação de campo). Não o fazer pode afectar o desempenho da unidade e causar desconforto
térmico para os utilizadores.
Remova o
painel lateral
Painel frontal
da unidade
Item 1
Item 10 + item 11

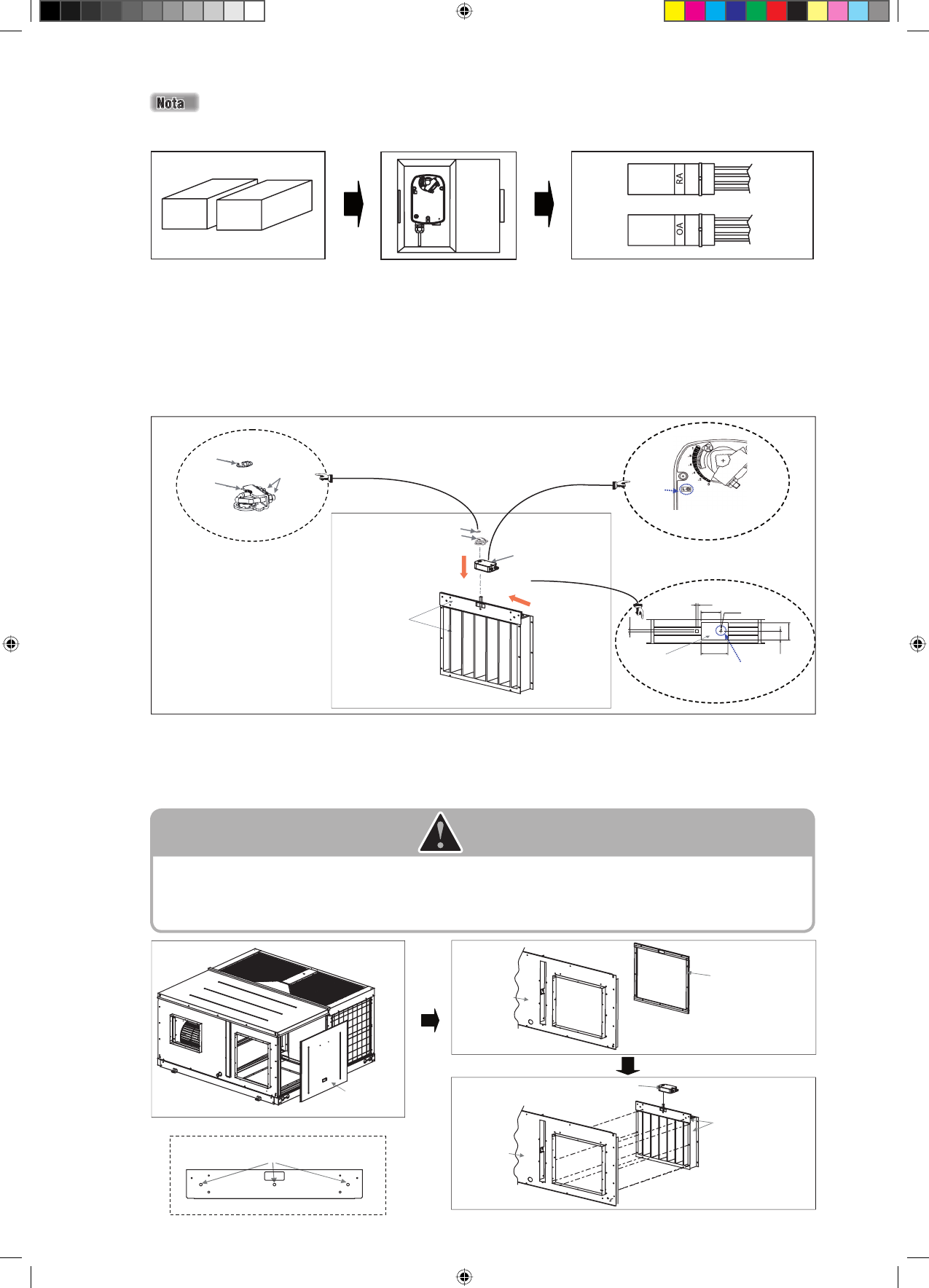

Monte o item 1+ item10 +
item 11 no painel frontal.
Use os três orifícios abaixo no item 10 para rotear o sensor
de circulação de ar para o exterior da unidade.
Vista frontal do item 10
12
12
110
Ø3
150
45
90
Painel frontal
da unidade
Destaque os suportes
de metal no painel
frontal.
a) Monte o actuador no
veio ou amortecedor,
seguidamente bloqueie com
o anel e a braçadeira.
b) Insira o parafuso
M4x12, seguidamente
coloque o suporte
de sustentação
mais próximo do
amortecedor. Nota: O
suporte de sustentação
está localizado na
parte superior do
amortecedor.
OU
