32

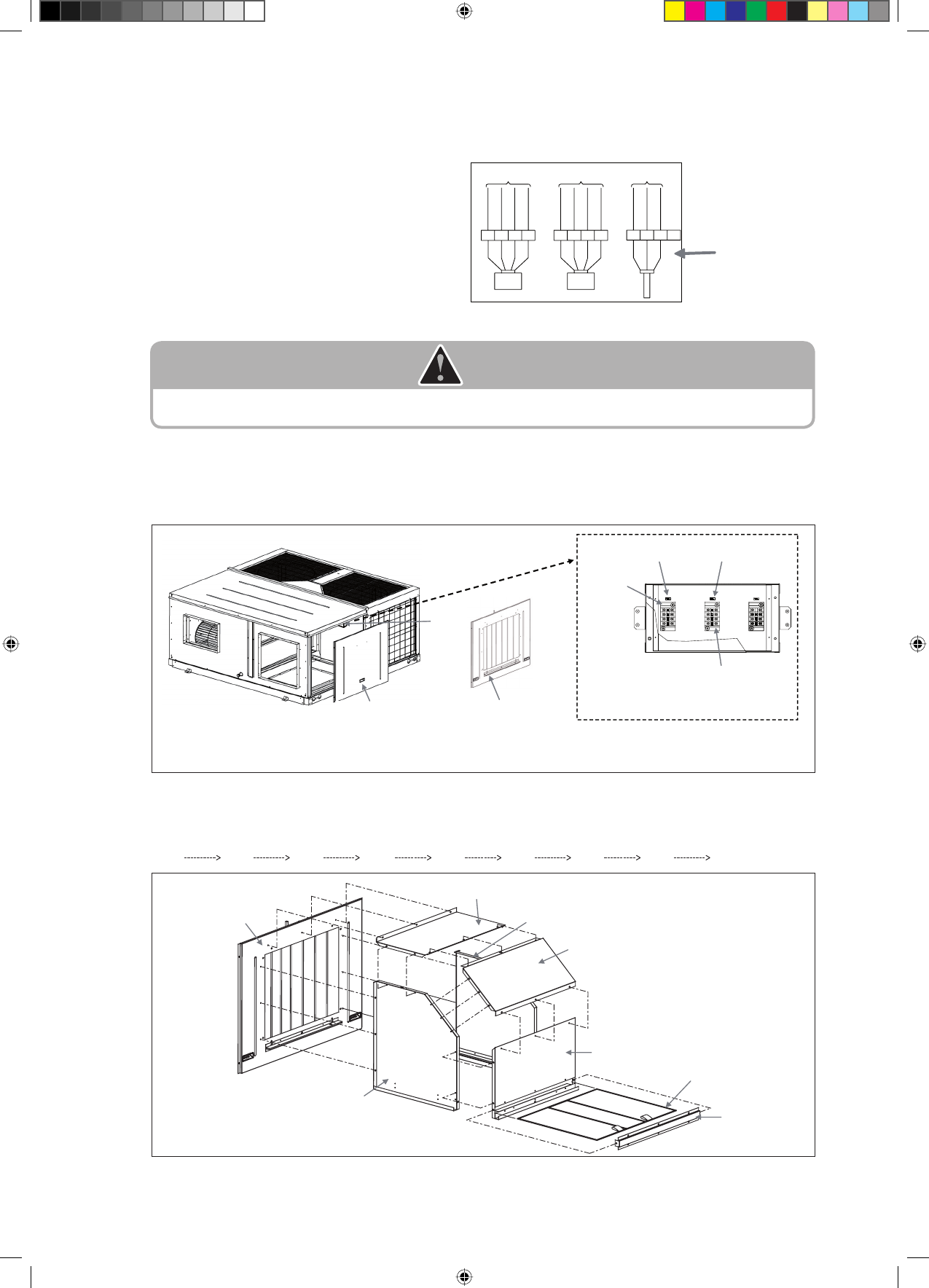

7° ETAPA
-
Ligue o atuador Belimo
,
LF24-SR (item 1) com o rótulo
‘
RA
’,
que agora está localizado na montagem do amortecedor no
painel frontal para bloquear o terminal com o rótulo
‘
RA
’
dentro da caixa de junção.
-
Existem quatro fi os no atuador com cores diferentes (preto
,
vermelho
,
verde e branco). Ligue os fi os conforme abaixo:
CUIDADO
A conexão errada dos cabos poderá causar o mau funcionamento do actuador ou do controlo economizador, ou mesmo
dos dois. Ligue os fi os com braçadeiras sob a caixa de junção.
Fio de cor preta - ligue ao primeiro pólo do bloco de
terminais com o selo
“
GND
”
.
Fio vermelho
- conecte - o ao segundo pólo do
bloco de terminais com o selo
“
+24V
”
.
Fio verde
- conecte-o ao terceiro pólo do bloco
de terminais com o selo
“
DCV
”
.
Fio branco
- c o n e c t e - o a o q u a r t o p ó l o d e
terminais com o rótulo
“
FB
”
.
( Você poderá localizar o diagrama da fi ação que se
encontra na tampa frontal da caixa de junção.)
Diagrama
de fi ação na
tampa frontal
da caixa de
junção.
-
Ligue o atuador Belimo
,
LF24-SR (item 1) com o selo
‘
OA
’,
que agora está localizado na montagem do amortecedor
no painel lateral com o selo
‘
OA
’
dentro da mesma caixa de junção. Siga as mesmas instruções de conexão de
fi ação entre o atuador
“
RA
”
e o bloco do terminal
‘
RA
’
. Em seguida
,
coloque o painel à unidade. Você terá de
executar uma boa disposição dos fi os do atuador utilizando abraçadeiras (abastecimento de campo) antes de
colocar o painel lateral à unidade.
Painel lateral na unidade
padrão que é removida
na etapa 5.
O painel lateral vem com
o kit que é montado com
o atuador na etapa 6. Fixe
este painel à unidade.
Caixa de
Junção
Bloco de
terminais
com o
selo
‘
RA
’
– para ser
ligado com
o atuador
com o selo
‘
RA
’
.
Selo
‘
RA
’
Selo
‘
OA
’
Bloco de terminais com o selo
‘
OA
’
– para
ser ligado com o atuador com o selo
‘
OA
’
.
Vista detalhada na caixa de junção
8° ETAPA
-
Para montar a cobertura de chuva
,
instale as peças soltas (partes de metal) ao painel lateral. Antes disso
,
coloque
a vedação (abastecimento de campo) no painel lateral para fi xação.
-
Seguidamente, siga a sequência de instalação abaixo para construir a capa de chuva:
Painel lateral com
amortecedor de ar exterior
(item 2) que é montado à
unidade na etapa 7.
Item 3
Item 7
Item 4
Item 5
Item 9
Item 8
Item 6
TO PCB3 (ECO)
CN_ACT_RA
TO PCB3 (ECO)
CN_ACT_OA
TO PCB3 (ECO)
CN_C02
TB RA
TB OA
TB C02
PRE
TO
VERMELHO
VERDE
BRANC
O
PRE
TO
VERMELHO
VERDE
BRANC
O
PRE
TO
VERMELHO
BRANC
O
GND +24V DCV
FB
GND +24V DCV
FB
GND +24V
FB
ATUADOR RA
ATUADOR OA
SENSOR C02
Item 2
Item 6
Item 7
Item 3
Item 4
Item 5
Item 9
Item 8
Selante
Parafusos
-
É recomendado vedar todas as juntas e aberturas com selantes à prova de agentes climáticos (tais como silicone,
ou um item fornecido) a fi m de garantir um acabamento à prova de água na capa de chuva.
