39
Р
У
ССКИЙ
G
Вентиляция, регулируемая по потребности (DVC)
- Вентиляция, регулируемая по потребности, является одним из приемов, позволяющих уменьшить потребление энергии и
поддерживать при этом необходимый уровень качества воздуха. Вместо установки пропускной мощности на коэффициент
замещения углекислого газа, датчик углекислого газа (датчик CO2) используется для динамичного управления коэффициентом
на основании значений углекислого газа, выделяемого фактическими посетителями здания.
- Датчик
СО
2
является дополнительным оборудованием и приобретается на месте. Ознакомьтесь с информацией ниже,
представленной в качестве рекомендаций по выбору датчика СО
2
:
(i)
Тип: Монтируемый в воздуховоде
(ii)
Потребляемая мощность: 24 В пост.ток, 50 Гц
(iii)
Диапазон рабочих температур: 0 ~ 52°C
(iv)
Диапазон температуры окружающей среды: -15 ~ 52ºC
(v)
Пределы измерения: 0 ~ 5000 PPM (в зависимости от применения)
(vi)
Выходное напряжение: 2 ~ 10 В пост. ток
(vii)
Размер провода: AWG18
(viii) Максимально допустимый ток: 7A
(ix)
Соответствие стандартам: Следовать местным и национальным правилам
- Контроллер экономайзера имеет встроенное программное обеспечение, готовое к интеграции датчика CO
2
. Датчик
активируется только при работе в режиме экономайзера. Потребитель может осуществить выбор различных пороговых
значений с помощью Dip-переключателя 3. Для выбора порогового значения уровня CO
2
PPM ознакомьтесь с рекомендациями
по настройке оборудования, представленными в части (D) (v) главы
“
ИНСТРУКЦИИ ПО РАБОТЕ С ОРГАНАМИ УПРАВЛЕНИЯ
”
данного руководства.
Например:
Для
использования датчика СО
2
с пределами измерения 0 ~ 5000 PPM с пороговым значением, равным
1250PPM, потребителю необходимо выполнить следующие действия:-
Шаг 1:
Включите SW4 на единственном Dip-переключателе на главной плате контроллера в положение
ON (заводская настройка – положение OFF)
Шаг 2:
Установите параметр панели G6 (управление экономайзером) на пульте дистанционного управления
в положение
‘1’
(ON) (заводская настройка - положение
‘0’
(OFF)).
Шаг 3:
Убедитесь, что SW2 на Dip-переключателе 4 (плата контроллера экономайзера) находится в
положении OFF (заводская настройка – положение OFF).
Шаг 4:
Включите SW1 на Dip-переключателе 3 (плата контроллера экономайзера) в положении ON
(заводская настройка – положение OFF).
{SW1 в Dip-переключателе 3 = 25%, путем расчета 25% от 5000 PPM или равно 1250 PPM}.
- Если датчик CO
2
находится под воздействием окружающей среды, закройте его кожухом для защиты от брызг (IPX4)
,
оснащенным винтом
,
выполняющим роль фиксатора
,
или подобным устройством
,
предотвращающим попадание воды в
датчик CO
2
и ее возможный контакт с датчиком. Соединение датчика CO
2
находится под напряжением.
- Затем подключите провод, идущий от датчика СО
2
, к соединительной клеммной коробке, расположенной в отсеке блока,
устанавливаемом в помещении. На датчике СО
2
имеется три провода. Выполните подключение проводов, как указано
ниже:
Провод заземления
системы
- подсоедините к первому полюсу
клеммного блока с маркировкой
“
GND
”
.
Провод под
напряжением
+24 В пост.тока
- подсоедините во второму полюсу
клеммного блока с маркировкой
“
+24V
”
.
ыходной провод/
провод сигнала
обратной связи
- подсоедините к третьему полюсу
клеммного блока с маркировкой
“
FB
”
.
(Вы можете свериться с наклейкой, содержащей
схему проводки, расположенной на передней крышке
соединительной клеммной коробки.)
ОCTOPOЖHO
Неправильное подсоединение проводов может привес ти
к нарушению функционирования датчик а СО
2
или платы
контроллера экономайзера, или сбою в работе обоих устройств.
Соедините провода с помощью разъемных кабельных стяжек под
соединительной клеммной коробкой.

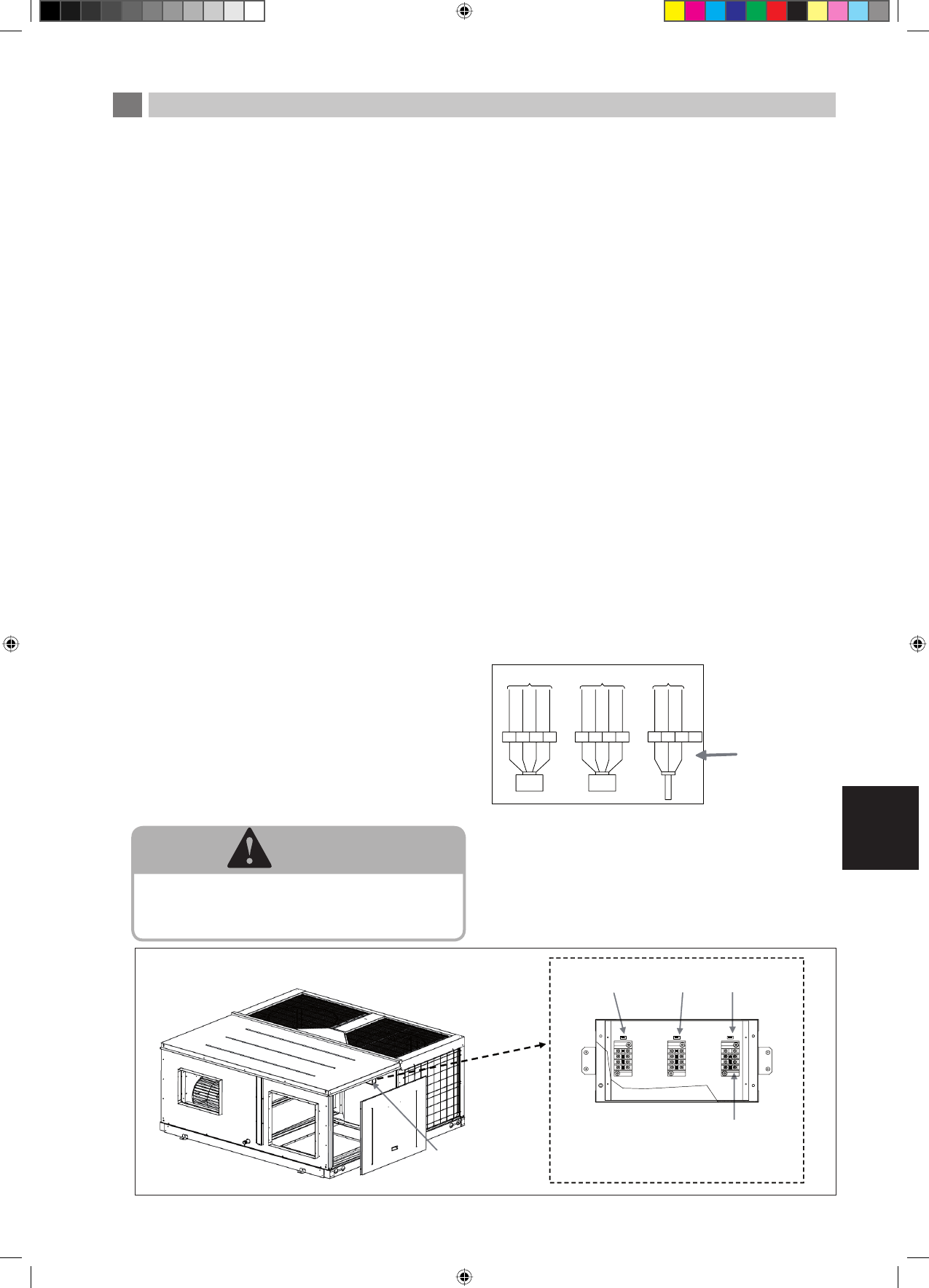

Маркировка
“
RA
”
Соединительная
клеммная
коробка
Маркировка
“
OA
”
Маркировка
“
CO
2
”
Клеммный блок с маркировкой
“
CO
2
”
– соединить с датчиком CO
2
.
Детальный ракурс соединительной клеммной коробки
Наклейка
со схемой
проводки
на передней
крышке
соединительной
клеммной
коробки
TO PCB3 (ECO)
CN_ACT_RA
TO PCB3 (ECO)
CN_ACT_OA
TO PCB3 (ECO)
CN_C02
TB RA
TB OA
TB C02
ЧЕРНЫЙ
КР
АСНЫЙ
ЗЕ
ЛЕНЫЙ
БЕ
ЛЫЙ
ЧЕРНЫЙ
КР
АСНЫЙ
ЗЕ
ЛЕНЫЙ
БЕ
ЛЫЙ
ЧЕРНЫЙ
КР
АСНЫЙ
БЕ
ЛЫЙ
GND +24V DCV
FB
GND +24V DCV
FB
GND +24V
FB
ПРИВОД RA
ПРИВОД OA
ДАТЧИК СО2
